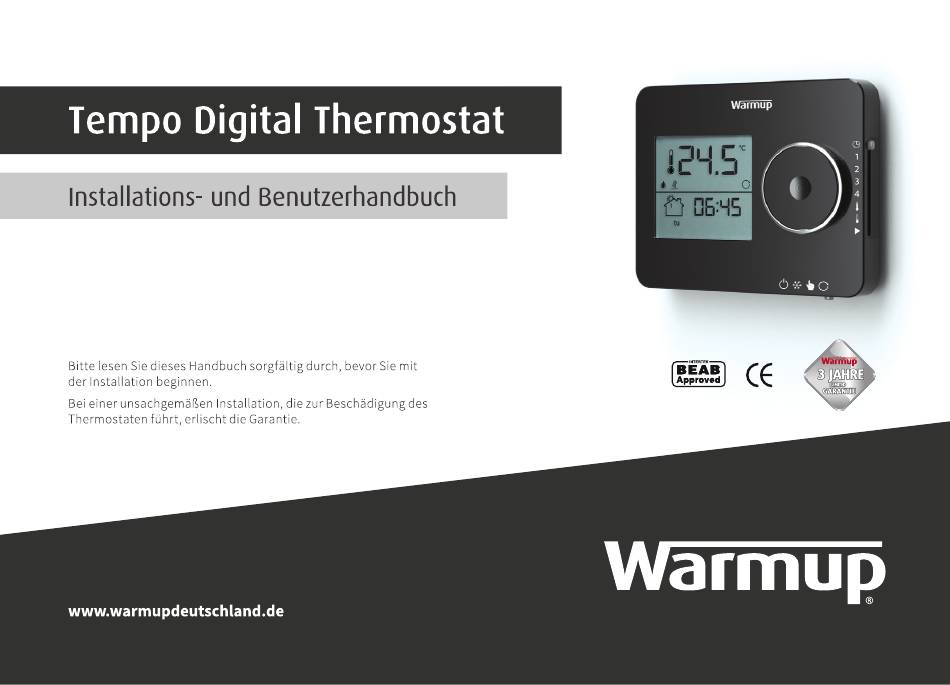

- Seite 1 Weltweit meistverkaufte Marke elektrischer Fußbodenheizungen...
-
Seite 3: Technische Daten
Technische Daten: Betriebs 230 V (+/–15 %), 50 Hz spannung: Max. ge 16 A (Ohm’sche Last) schaltete Last: EN 60730-1 & EN 60730- Standards: NTC 10K Sensortyp (NTC 12K ebenfalls (enthalten): kompatibel) IP20 Schutzgrad: Schutzklasse: II Das Gerät ist nur für unterbrechungs freie Strom- versorgung geeignet. - Seite 4 Die optimale Position für den Thermostate ist gut gelüftet, jedoch nicht zugig (durch z. B. Türen oder Fenster). Es sollte nicht direkter Sonneneinstrahlung oder einer weiteren Wärmequelle (z. B. Fernseher, Heizkörper, ...) ausgesetzt sein. Temperatur Widerstands wert (Toleranz: + / –5 %) 5 °C = 25.339 Ω...
- Seite 5 Platzieren Sie das Thermostat an einem sicheren Ort. Der Schutzleiter muss am Thermostaten vorbei direkt mit dem Schutz leiter des Heizsystems verbunden werden. Leitungslitzen müssen sorgfältig und vollständig angeklemmt werden, da lose Stränge einen Kurzschluss verursachen können.
- Seite 6 Klemmenbelegung im Normalfall: Bleibt frei Stromanschluss (Phase, max. 240V) Stromanschluss (Null-Leiter, max. 240V) Anschlussleitung des Heizsystems (Null-Leiter, max. 3600 W/16 A) Anschlussleitung des Heizsystems (Phase, max. 3600 W/16 A) Bleibt frei Erste Leitung des Bodenfühlers (Farbe unwichtig) Zweite Leitung des Bodenfühlers (Farbe unwichtig) (NOT USED) Klemmenbelegung im Sonderfall: Bei der Verwendung des Fil Pilote (nur in Frankreich) weicht die Klemmen belegung...
- Seite 7 Falls mehr als zwei Heizsysteme an das Thermostat angeschlossen werden sollen, wird eine Verteilerdose benötigt. Ziehen Sie unbedingt die Sicherheitsschrauben wieder fest.
- Seite 8 from...
- Seite 9 mo tu we th...
- Seite 10 Der eingestellte Wert wird bestätigt, auch wenn Sie die Haupttaste nicht gedrückt haben. Falls Sie an dieser Stelle weitere Einstellungsmöglichkeiten wünschen, können Sie diese über die Profi-Einstellungen vornehmen. mo tu we th...
- Seite 11 Falls Sie über den gesamten Tag eine komfortable Temperatur und nur nachts eine Absenkung wünschen, stellen Sie auf der [2] und der [3] eine identische Uhrzeit ein.
- Seite 12 Das Thermostat ist im Standby-Modus noch immer am Stromnetz ange schlossen und muss im Fall einer Wartung fachgerecht abgeklemmt werden. Für eine manuelle Vorrangschaltung bis zur nächsten Schaltzeit stellen Sie einfach mit dem Drehknopf die gewünschte Temperatur ein und bestätigen diese durch Drücken der Haupttaste.
- Seite 13 Um zu den Profi-Einstellungen und den acht Untermenüs zu gelangen, muss das Tempo eingeschaltet sein, bevor Sie das Display von der Wand- Nach dem Drücken der Haupttaste wechseln Sie automatisch in das darauf- halterung lösen (Details auf Seite 5): folgende Untermenü.
- Seite 14 Ausschließlich bei Verwendung des mitgelieferten Bodenfühlers kann Warmup die fehlerfreie Funktion des Thermostaten garantieren.
- Seite 15 Max. Überhitzungsgrenzen Fliesen / Naturstein: 40 °C / 104 °F 28 °C / 86 °F Holz / Laminat: 28 °C / 86 °F Teppich / Vinyl:...
- Seite 18 Die Batterie muss ersetzt werden Fehler Batterie Fehler Bodenfühler Das Thermostat erhält vom Bodenfühler keine Werte – bitte kontaktieren Sie Warmup. / Das Thermostat wird nicht ausreichend mit Strom ver sorgt – es muss mit der Haupt strom versorgung Fehler Stromversorgung ver bunden sein, um korrekt zu funktionieren.
