Inhaltszusammenfassung für warmup tempo
- Seite 1 Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Schritt 1 - Installation ..................3 Schritt 2 - Kabelverbindungen ................4 Kabelverbindungen - Lasten über 16 Ampere ........5 Schritt 3 - Montage des Thermostats ..............6 Willkommen beim Tempo-Thermostat ............... 7 Programmierung ....................9 Installationseinstellungen ..................12 Fehlerbehebung ....................14 Technische Daten ....................15... -
Seite 3: Sicherheitshinweise
Klemmen eingeführt und gesichert sind. Es sind Aderendhülsen zu benutzen. Die optimale Position für den tempo ist gut gelüftet, jedoch nicht zugig (durch z. B. Türen /Fenster). Er sollte nicht direkter Sonneneinstrahlung oder einer weiteren Wärmequelle (z. B. Fernseher, Heizkörper, ...) ausgesetzt sein. -
Seite 4: Schritt 2 - Kabelverbindungen
Klemme 4 - Nicht benutzt Klemme 5 - geschaltete Spannung zum Zonenventil / Kessel Für Niederspannungs- oder spannungsfreie Systeme muss ein Relais verwendet werden. Der direkte Anschluss des tempo an Kessel mit besonders niedriger Spannung oder ohne Spannung kann den Kesselkreislauf beschädigen. -
Seite 5: Kabelverbindungen - Lasten Über 16 Ampere
Kabelverbindungen - Lasten über 16 Ampere Warmup-thermostate sind für eine maximale Stromstärke von 16 Ampere(3680 W bei 230 V) ausgelegt. Zum Schalten von Lasten, die 16 Ampere überschreiten, muss ein Schütz verwendet werden. Entstörkondensator ≤16A ≤16A 30 mA 30 mA... -
Seite 6: Schritt 3 - Montage Des Thermostats
Schritt 3 - Thermostatmontage tempo element series exclusively from Führen Sie die Suchen Sie Ihre CR2032 3-Volt- Befestigungsschrauben durch Lithiumbatterie auf der Rückseite die Befestigungslöcher der des vorderen Gehäuses. Entfernen Wandhalterung und ziehen Sie Sie den Plastikstreifen unter der diese fest. -

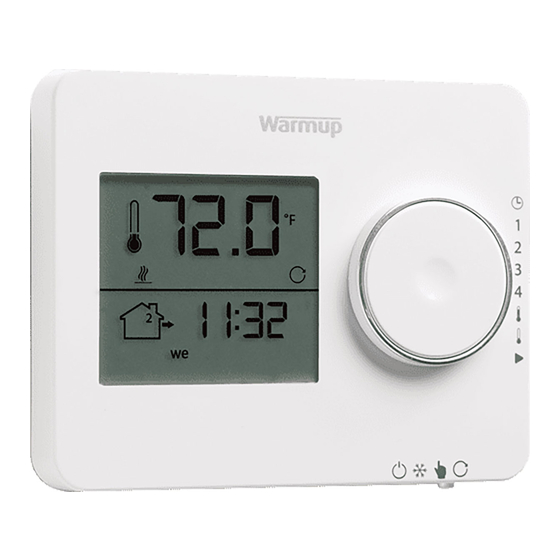

Seite 7: Willkommen Beim Tempo-Thermostat
Willkommen beim Tempo-Thermostat Das Tempo wurde mit Blick auf die Einfachheit entwickelt und ist sehr intuitiv zu programmieren. Die Schieberegler und der einfache Drehregler machen die Einstellung des Thermostats schnell und einfach. Drehregler Drehen Sie nach links/rechts, um die Einstellungen schrittweite zu ändern... - Seite 8 Symbole der Anzeige Aktuelle Boden-/ Lufttemperatur Zeigt vorübergehend auch die eingestellte Temperatur an Celsius/Fahrenheit Zeitraum 1 - Heizung EIN Programm Modus Zeitraum 2 - Abgesenkt Manueller Modus Zeitraum 3 - Heizung EIN Frostschutz Zeitraum 4 - Abgesenkt Standby-Modus Wochentag Regelmodus Fehler des Bodensensors Anzeige bei Erreichen der Luftsteuerung...
-
Seite 9: Programmierung
". Programm einstellen Durch die Einstellung eines Programms können Komforttemperaturen zu festgelegten Zeiten über den Tag verteilt eingestellt werden. Das Tempo ermöglicht die Einstellung von 2 Heizzeiten. Die Tage können einzeln programmiert werden (7-Tage), alle Tage gleich (1-Tag) oder wochentage als Block und Wochenenden als Block (5-2). - Seite 10 Programm einstellen • Bewegen Sie den • Drücken Sie den Drehknopf, um Programmschieber auf „1“. "Zeitraum 1 - Heizung EIN" für Sa- So zu programmieren. • Drehen Sie den Drehregler, um die Startzeit für "Zeitraum 1 - Heizung • Drehen Sie den Drehregler, um die EIN"...
- Seite 11 Programm einstellen • Bewegen Sie den • Bewegen Sie den Programmschieber auf das Symbol Programmschieber auf das für die Wohlfühltemperatur " ". Symbol für die Absenktemperatur " ". • Drehen Sie den Drehregler, um die gewünschte Wohlfühltemperatur • Drehen Sie den Drehregler, um die einzustellen.
-
Seite 12: Installationseinstellungen
Regler Im Regelmodus läuft der läuft der Thermostat für eine bestimmte Anzahl von Minuten in einem 10-Minuten-Zyklus. Bodensensortyp einstellen (NTC10K / NTC12K) Aktuelle Warmup thermostate verwenden NTC10K- Sensorfühler. Einige ältere Warmup-Thermostate verwenden NTC12K-Fühlerkabel. Adaptives Lernen (EIN/AUS) Adaptives Lernen berechnet die optimale Heizungsstartzeit, um die Wohlfühltemperatur zu... - Seite 13 Installationseinstellungen # Einstellungsmöglichkeiten Voreinstellung Anzeige 6 Fil pilote (nur Frankreich) Der Thermostat kann die 6 Standardbefehle von fil pilote (Pilotleitung) befolgen Stellen Sie eine 30°C Überhitzungsgrenze ein, um den Boden zu schützen Überhitzungstemperatur wird vom Bodensensor gemessen und kann zwischen 25 und 40°C eingestellt werden.
-
Seite 14: Fehlerbehebung
8K Ohm und 12K Ohm liegen. Wenn der Elektrofachmann einen Fehler feststellt und sich der tempo in dem zu beheizenden Raum befindet, kann er in den „Luftmodus“ versetzt werden. Um in diesen Modus zu wechseln, gehen Sie in die Installation Einstellungen #3. -
Seite 15: Technische Daten
Technische Daten Produkt ELT-01-XX-01 Betriebsspannung 100-240V +/- 15%; 50/60Hz Schutzklasse Klasse II Max. geschaltete Last 16 A (3680 W) Impulsspannung 4000 V Batterie Austauschbare Knopfzelle CR2032 Schaltzyklen 100.000 Zyklen Wirkungsweise Typ 1B Verschmutzungsgrad Max. 0 - 40 °C Umgebungstemperatur Relative Luftfeuchtigkeit 80 % Schutzgrad IP20... -
Seite 16: Garantie
Verarbeitungs- oder Materialfehlern ist. Wenn zu irgendeinem Zeitpunkt während der Garantiezeit festgestellt wird, dass das Produkt defekt ist, wird es von Warmup nach eigenem Ermessen repariert oder ersetzt. Im Falle eines Defekts ergeben sich zwei Optionen: (i) es zusammen mit einem Kaufbeleg oder einem anderen datierten Kaufnachweis an den Ort zurückbringen, an dem es erworben wurde, oder... - Seite 17 Warmup GmbH www.warmupdeutschland.de de@warmup.com T: 0 44 31 - 948 70 0 Warmup plc 704 Tudor Estate Abbey Road London NW10 7UW Warmup GmbH Ottostraße 3 27793 Wildeshausen Warmup - OM - Tempo_ELT-01 - V1.1 2023-10-18_DE...
