Installationsschritte; Thermostat Von Der Wandhalterung Lösen; Klemmenbelegung - warmup Tempo Installations- Und Benutzerhandbuch

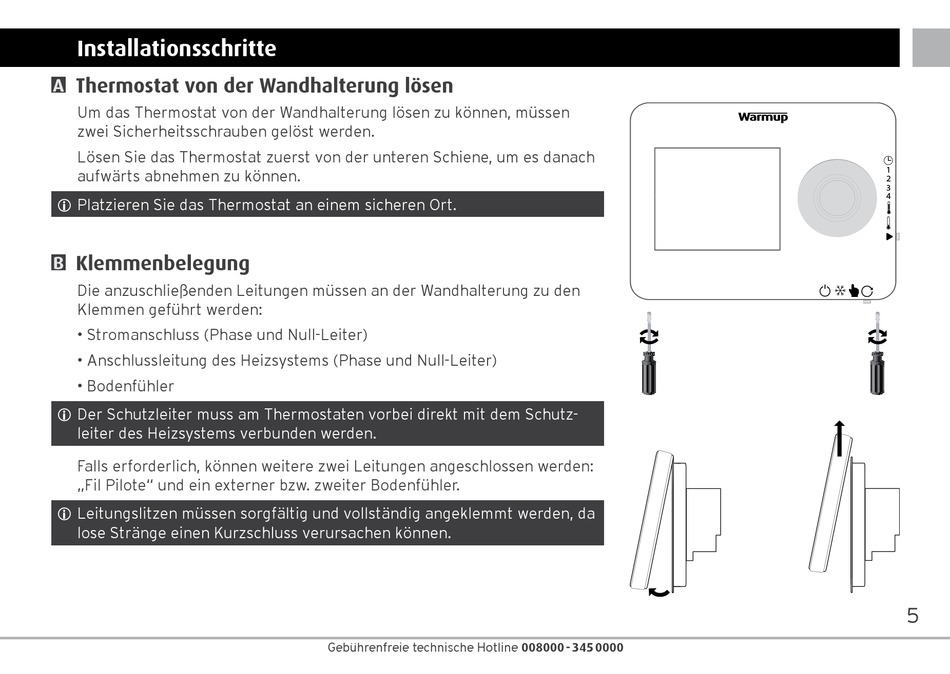

Installationsschritte

Menüpunkt „
Thermostat von der Wandhalterung lösen
A
Um das Ther mostat von der Wand halterung lösen zu können, müssen
zwei Sicherheits schrauben gelöst werden.
Lösen Sie das Thermostat zuerst von der unteren Schiene, um es danach
aufwärts abnehmen zu können.
L Platzieren Sie das Thermostat an einem sicheren Ort.

Klemmenbelegung

B
Die anzuschließenden Leitungen müssen an der Wandhalterung zu den
Klemmen geführt werden:
• Stromanschluss (Phase und Null-Leiter)
• Anschlussleitung des Heizsystems (Phase und Null-Leiter)
• Bodenfühler
L Der Schutzleiter muss am Thermostaten vorbei direkt mit dem Schutz-
leiter des Heizsystems verbunden werden.
Falls erforderlich, können weitere zwei Leitungen angeschlossen werden:
„Fil Pilote" und ein externer bzw. zweiter Bodenfühler.
L Leitungslitzen müssen sorgfältig und vollständig angeklemmt werden, da
lose Stränge einen Kurzschluss ver ursachen können.
Gebührenfreie technische Hotline 008000 - 345 0000
