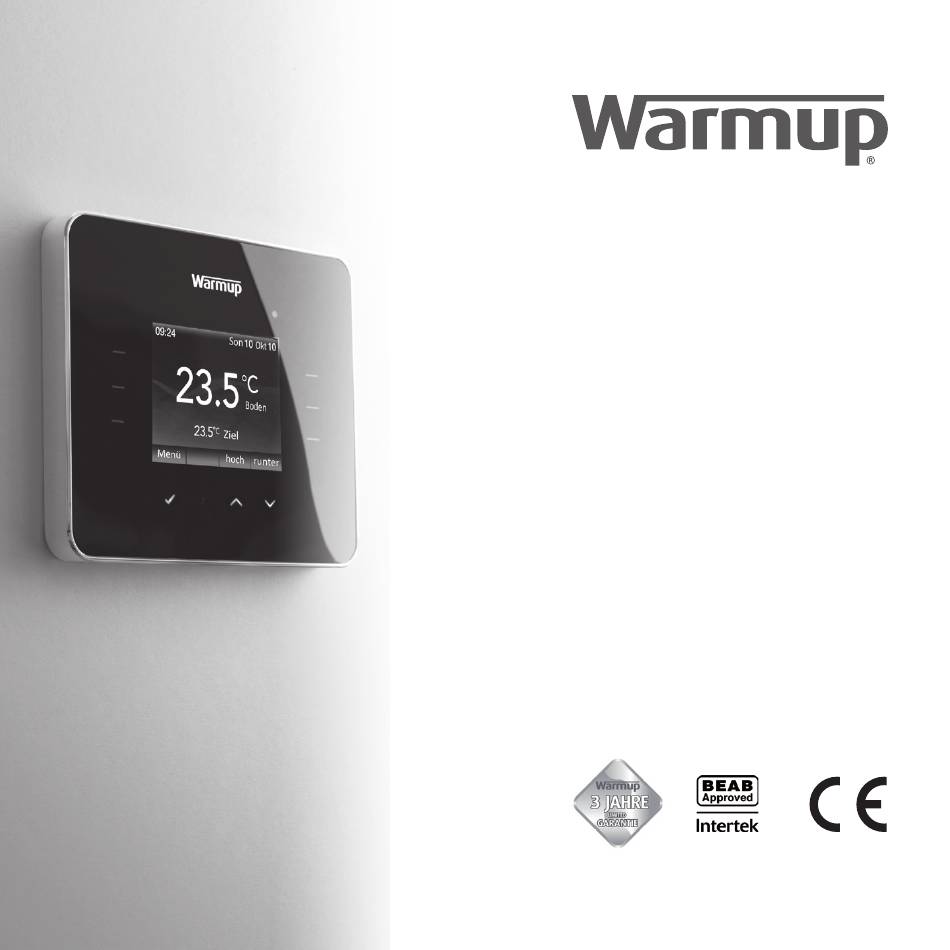

- Seite 1 Benutzerhandbuch für Anwender Weltweit meistverkaufte Marke elektrischer Fußbodenheizungen Warmup 3iE ™ Design Thermostat mit Energie- und Kostenübersicht Gebührenfreie technische Hotline 008000 345 0000...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung Seite 3 Das Start-Setup Seite 4 Menüpunkt „Programm auswählen“ 1. Jeden Tag individuell Seite 5 2. Wochentage und Wochenende Seite 6 3. Voreinstellung auswählen Seite 6 4. Alle Tage gleich Seite 7 5. Temperatur festlegen Seite 7 Menüpunkt „Programm bearbeiten“ Seite 8 Menüpunkt „Urlaubsmodus“... -
Seite 3: Einleitung

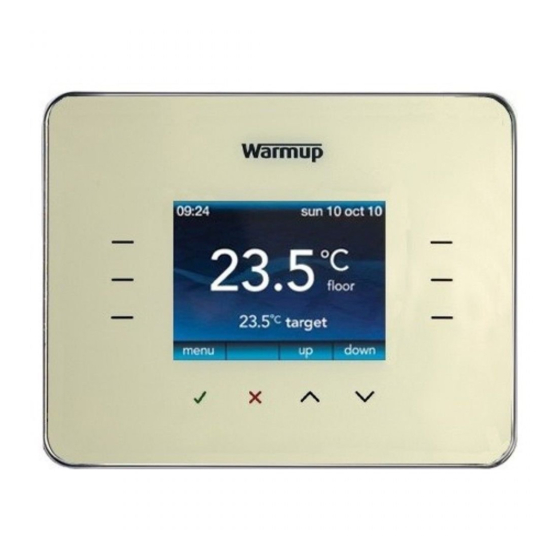

Einleitung Um den Thermostaten zu bedienen, stehen Ihnen insgesamt sechs Bedienflächen und eine LED-Anzeige zur Verfügung. 1. Mit können Sie ihre Angaben und Einstellungen bestäti- gen oder sichern. 2. Drücken Sie um eine Einstellung abzubrechen oder zum vorherigen Menü zurück zukehren. 3. Durch erhöhen oder reduzieren Sie markierte Angaben. -
Seite 4: Das Start-Setup
Das Start-Setup Wird das Thermostat zum ersten Mal eingeschaltet, beginnt automatisch ein leicht verständliches Start-Setup, mit dem Sie die Grundeinstellungen des Thermostaten vornehmen. Diese können nachträglich jederzeit im Menüpunkt „Einstellungen“ eingesehen und geändert werden. 1. Sprache 2. Zeiteinstellungen 6. Helligkeits einstellungen •... -
Seite 5: Menüpunkt „Programm Auswählen
Menüpunkt „Programm auswählen“ Die erste Option im Menü bietet fünf verschiedene Möglich- PROGRAMM SCHALTZEITEN keiten an, die gewünschte Temperatur zum gewünschten jeden Tag Zeitraum einzustellen. alle Tage gleich individuell Jeden Tag individuell Wochentage und Temperatur Mit [jeden Tag individuell] legen Sie für jeden einzelnen Wochenende festlegen Tag in dividuell die Temperatur und die dazugehörigen... -
Seite 6: Wochentage Und Wochenende
Menüpunkt „Programm auswählen“ Mit [ändern] ( ) können Sie die Einstellungen korrigie- ren, jedoch müssen dann alle bis herigen Zeit räume erneut eingegeben werden. Mit [nach (...) kopieren] ( ) legen Sie das eingestellte Programm für den folgenden Tag fest. Durch [fertig] ( ) bestätigen Sie das Programm und über [zurück] (... -
Seite 7: Alle Tage Gleich
Menüpunkt „Programm auswählen“ Badezimmer Küche Schlafzimmer Wohnzimmer Programm Bodentemp. Programm Bodentemp. Programm Bodentemp. Programm Bodentemp. start in °C start in °C start in °C start in °C 06:00 06:00 06:00 08:00 08:00 08:00 Montag bis Freitag 19:00 18:00 20:00 18:00 23:00 22:00 23:00... -
Seite 8: Menüpunkt „Programm Bearbeiten
Menüpunkt „Programm bearbeiten“ Die zweite Option im Menü bietet die Möglichkeit, Korrekturen am Programm bestimmter Tage vorzunehmen. Falls Sie an mehreren Tagen Programmkorrekturen durchführen wollen, empfehlen wir die Erstellung eines neuen Programms im Menüpunkt „Programm PROGRAMM PRÜFEN/ÄNDERN auswählen“. Montag • Mit [hoch] ( ) und [runter] ( ) wählen Sie Dienstag den ge wünschten Tag und mit [ok] (... -
Seite 9: Menüpunkt „Urlaubsmodus
Menüpunkt „Urlaubsmodus“ Die dritte Option im Menü bietet die Möglichkeit, eine kons- URLAUBSMODUS tante Temperatur für einen festgelegten Zeitraum vorrangig gegenüber dem eingestellten Programm zu bestimmen. Mit Start 12:00 am 02/05/2010 dieser Funktion können Sie Energie sparen, wenn Sie für einen längeren Zeitraum nicht zu Hause sein werden und daher eine Ende 12:00 am offen durchgängig niedrige Temperatur benötigt wird. -
Seite 10: Menüpunkt „Energieüberwachung
Menüpunkt „Energieüberwachung“ Mit der vierten Option im Menü können Sie prüfen, wie viel ENERGIEÜBERWACHUNG Energie ihr Heizsystem verbraucht und sich die daraus resultie- Energie Energieverbrauch renden Energiekosten anzeigen lassen. Diese An gaben können Einstellungen Sie jederzeit wieder einsehen. Einstellung Energieverbrauch Betriebskosten Spannung Wählen Sie mit [hoch] (... -
Seite 11: Energie Einstellungen
Menüpunkt „Energieüberwachung“ Das nun in der Übersicht angezeigte Diagramm stellt die Betriebskosten in Säulen dar. Dabei wird der Haupttarif („Ht“) in rot und ein eventueller Nebentarif („Nt“) in weiß dargestellt. Die gesamten Betriebskosten stehen auf der ENERGIE EINSTELLUNGEN Leiste im unteren Bereich. Mit [ok] ( ) verlassen Sie die Übersicht und kehren zur Optionsauswahl der Energie- Haupttarif... -
Seite 12: Einstellung Last
Menüpunkt „Energieüberwachung“ Bei der Angabe des Nebentarifs geben Sie mit [hoch] ) und [runter] ( ) die Startzeit des Nebentarifs an. Wählen Sie danach [Nebentarif Endzeit] ( ), um auch NEBENTARIF - STARTZEIT die Uhrzeit angeben zu können, an der der Nebentarif wieder endet. -
Seite 13: Menüpunkt „Einstellungen
Menüpunkt „Einstellungen“ Die fünfte Option im Menü bietet die Möglichkeit, Einstel- EINSTELLUNGEN lungen, die während des Start-Setup durchgeführt wurden, einsehen und ändern zu können. Darüber hinaus können Sie Zeit Sprache Grundeinstellungen, die die grundsätz l iche Funktionsweise des Thermostaten beeinträchtigen können, ebenfalls einsehen Anzeige Anzeige/Töne und ändern. Temperatur Zeit Temperaturfühler Profi festlegen Einstellungen Zeit einstellen zurück... -
Seite 14: Anzeige Temperatur
Menüpunkt „Einstellungen“ Be stätigen Sie die Angabe mit [ok] ( ), um zum Unter- menü „Einstellungen Zeit“ zurückzukehren. Anzeige Datum Wählen Sie wie oben beschrieben aus den Optionen TT/MM/JJJJ und MM/TT/JJJJ die gewünschte Datums- darstellung aus. Be stätigen Sie die Angabe mit [ok] ( ANZEIGE TEMPERATUR um zum Untermenü... -
Seite 15: Sprache
Menüpunkt „Einstellungen“ Be stätigen Sie mit [ok] ( ), um zum Menü „Einstellun- gen“ zurück zukehren. Wir empfehlen die Prüfung des von Ihnen eingestellten Programms, falls Sie die Einstellungen zum Temperatur- fühler nachträglich ändern. SPRACHE Sprache English Wählen Sie mit [hoch] ( ) und [runter] ( ) die ge- wünschte Sprache aus. -
Seite 16: Helligkeit Standby
Menüpunkt „Einstellungen“ Helligkeit Standby HELLIGKEIT STANDBY Gehen Sie wie vorher beschrieben vor, um die ge- wünschte Helligkeit des Displays im Standby-Modus festzulegen. Wählen Sie die Option 0, um die Beleuchtung im Stand- by-Modus zu deaktivieren. Die Funktion [Start] wird nicht mehr beleuchtet sein, ist jedoch weiterhin aktiv. Be stätigen Sie die Auswahl mit [ok] ( ), um zum Unter- zurück... -
Seite 17: Profi Einstellungen
Warnung zum bedachten Umgang mit den zur Einstellungen Fühler Wahl stehenden Optionen. Heizelement Die Profi Einstellungen dürfen nur durch geschulte Temp. Differenz- Reset Fachkräfte oder unter Anleitung durch Warmup geändert ausgleich werden. Hilfe Einstellungen Heizelement Legen Sie die Parameter zum allgemeinen Umgang des zurück Thermostaten mit dem eingestellten Programm fest. -
Seite 18: Temperatur Einstellen
Menüpunkt „Einstellungen“ Falls Sie eine benutzerdefinierte Temperaturbegrenzung wählen, empfehlen wir die Rücksprache mit dem Boden- belagshersteller. • Wählen Sie [Fil pilote] ( ), um Einstellungen zur Komfort-, Energiespar- und Frostschutz-Temperatur vorzunehmen. TEMPERATUR EINSTELLEN • Zur Verwendung dieser Option (nur in Frankreich) Komfort-Temperatur 20.0°C muss der Fil Pilote mit zutreffender Klemmenbelegung • angeschlossen sein. Energiespar-Temperatur 16.5°C • Wählen Sie [Regelwert] ( ), um mit [hoch] ( und [runter] ( ) die Regelwert-Funktion zu ak t i v ieren... - Seite 19 Menüpunkt „Einstellungen“ I m Vorfeld dieser Funktionsaktivierung gehen Sie folgen- dermaßen vor: Schritt 1 Legen Sie fest, welches Thermostat die Funktion „Mas- ter“ erhalten soll, und welches die Funktion „Relais“ Schritt 2 Verbinden Sie die Klemme 6 des „Mas ter“ mit der Klemme 6 des „Relais“ Schritt 3 Verbinden Sie die Klemme 7 des „Mas ter“ mit der Klemme 7 des „Relais“ Schritt 4 Wählen Sie in den Profi Einstellungen des „Master“ die Option „Master“...
-
Seite 20: Fühler Einstellungen
Menüpunkt „Einstellungen“ Temp. Differenzausgleich TEMP. DIFFERENZAUSGLEICH Richten Sie einen Toleranzbereich für jeden einzelnen Luftfühler ), [Bodenfühler] Fühler ein. Wählen Sie [Luftfühler] ( ) oder [externer Fühler] ( ), um mit [hoch] ( ) und [runter] ( ) eine Differenz bis zu 5°C einzurich- Bodenfühler ten. Bestätigen Sie abschließend die Angabe mit [ok] ( um zum Untermenü „Profi Einstellungen“ zurückzukehren. - Seite 21 Menüpunkt „Einstellungen“ RESET Bitte beachten Sie, dass der Reset-Befehl nach der Bestä- tigung nicht mehr rückgängig gemacht werden kann. Für den Fall, dass das Thermostat nicht korrekt funktio- Durch Reset werden alle niert, kann der Reset-Befehl auch manuell durchgeführt Einstellungen auf die werden. Zu diesem Zweck ist ein kleiner Knopf an der Werkseinstellungen Rückseite des Thermostaten (unter der Wandhalterung) zurückgesetzt.
-
Seite 22: Details Zur Garantie
Details zur Garantie Die Warmup GmbH garantiert hiermit, dass das Produkt Warmup 3iE™ DesignThermostat ® bei normalem Gebrauch für die Dauer von drei (3) Jahren frei von Funktions- oder Materialfeh- lern sein wird, beginnend mit dem Kaufdatum. Sollte innerhalb dieses Zeitraums ein Defekt auft reten, repariert oder ersetzt Warmup das Produkt nach eigenem Ermessen. - Seite 23 Details zur Garantie Warmup verantwortet sich einzig zur Repara- tur oder zum Ersatz des Produkts zu den oben stehenden Bedingungen. Warmup kann nicht haftbar gemacht werden für Verlust oder Schäden jeg licher Art, einschließlich aller Folgeschäden, die – direkt oder indirekt – auf die Nicht...
- Seite 24 Warmup GmbH Ottostraße 3 27793 Wildeshausen Telefon 044 31-948 700 Telefax 044 31-948 7018 E-Mail: de@warmup.com www.warmupdeutschland.de...
