AMS VICAM--RADAR Bedienungsanleitung Seite 44

• Entrada de activación (activación del detector de marcha atrás)
Recuerde también conectarlo a la entrada prioritaria de la pantalla. El vehículo debe suministrar al cable blanco +12 o
24 voltios con la marcha atrás puesta. Se conecta al cable de alimentación positivo de la luz de marcha atrás y permite así la
activación del sistema de detección del radar (aviso sonoro en la cabina, aviso en la pantalla y alarma exterior si esta opción
se ha conectado).
• Salida de alarma
El sistema suministra una salida auxiliar que activa un aparato externo cada vez que el sensor detecta un objeto. Esta salida
puede usarse para activar una alarma de marcha atrás externa o una baliza luminosa. La salida está conmutada de un
estado con alta impedancia a la masa cuando se activa y está protegida contra las sobreintensidades o los cortocircuitos. La
corriente de funcionamiento máxima es de aproximadamente 1 amperio. La alimentación de la alarma no puede superar
24 V.
INSTALACIÓN DEL SISTEMA DE RADAR SOLO
Utilice un tapón obturador en las entradas que no se utilicen para la protección IP (entrada A y entrada D).
El conjunto del sistema funciona con la batería del vehículo a través de un fusible de 7,5 amperios.
Cable alargador de 1,5 m
• Entrada de activación (activación del detector de marcha atrás)
El vehículo debe suministrar al cable blanco +12 o 24 voltios con la marcha atrás puesta. Se conecta al cable de alimentación
positivo de la luz de marcha atrás y permite así la activación del sistema de detección del radar (aviso sonoro en la cabina
y alarma exterior si esta opción se ha conectado).
• Salida de alarma
El sistema suministra una salida auxiliar que activa un aparato externo cada vez que el sensor detecta un objeto. Esta salida
puede usarse para activar una alarma de marcha atrás externa o una baliza luminosa. La salida está conmutada de un
estado con alta impedancia a la masa cuando se activa y está protegida contra las sobreintensidades o los cortocircuitos.
La corriente de funcionamiento máxima es de aproximadamente 1 amperio. La alimentación de la alarma no puede superar
24 V.
44
AMS Diffusion - Rue des Galeries - ZA du Chevalement - 59286 Roost Warendin - FRANCE - Tél. +33 (0)3.27.94.44.44 - Fax. +33 (0)3 27 94 44 45
Email : contact@ams-diffusion.fr - www.ams-diffusion.com RCS DOUAI A 451 360 382 - CODE APE 4531Z - SIRET 451 360 382 00035 - TVA FR 55 451 360 382

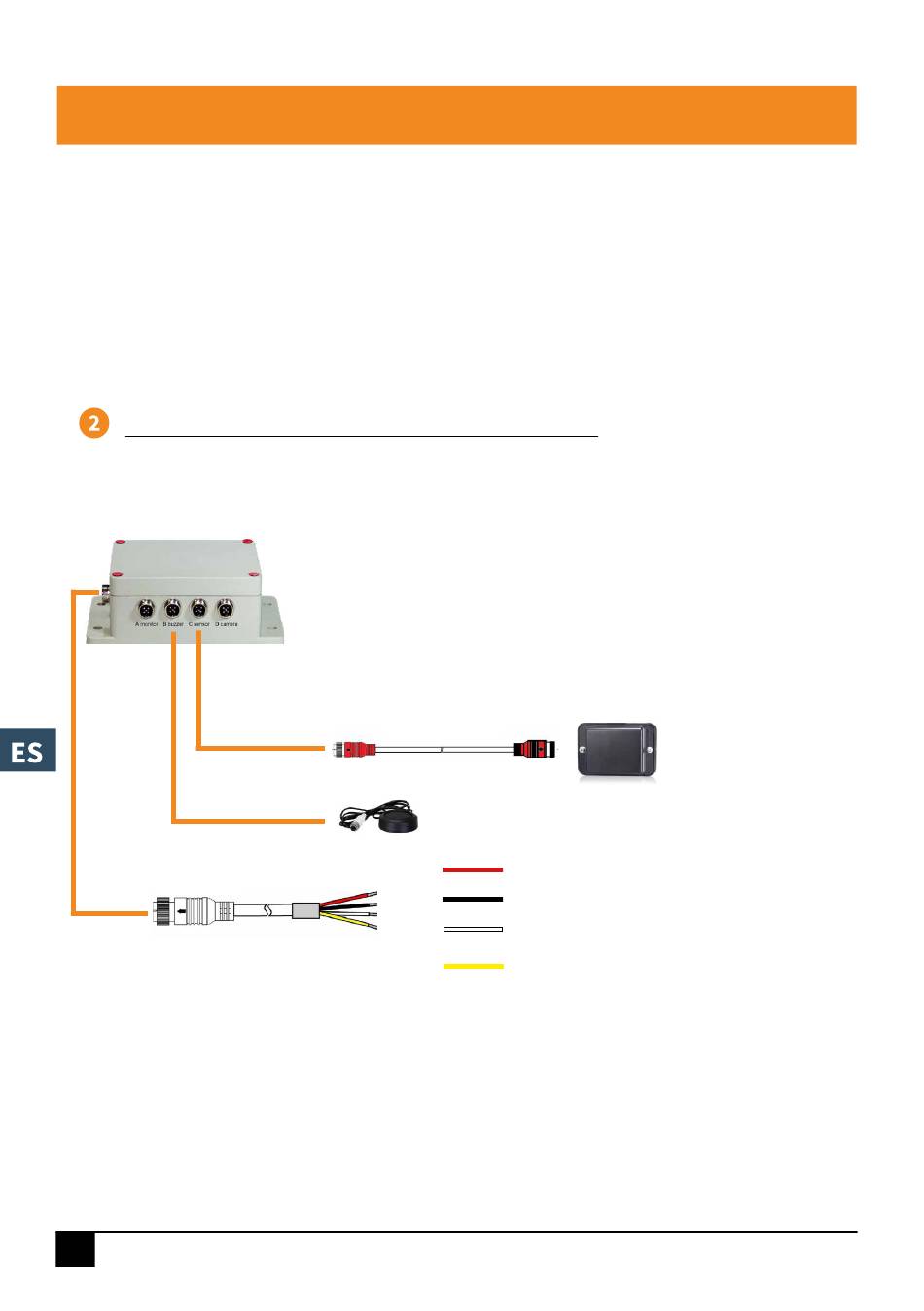

2. INSTALACIÓN
Cable de sensor de 3 m
Avisador sonoro
rojo
negro
blanco
amarillo
Alimentación de 10-32 V cc
Masa GND
Entrada de activación (luz de marcha atrás)
Salida de alarma (posibilidad de añadir un
faro o un detector sonoro)
Sensor radar
