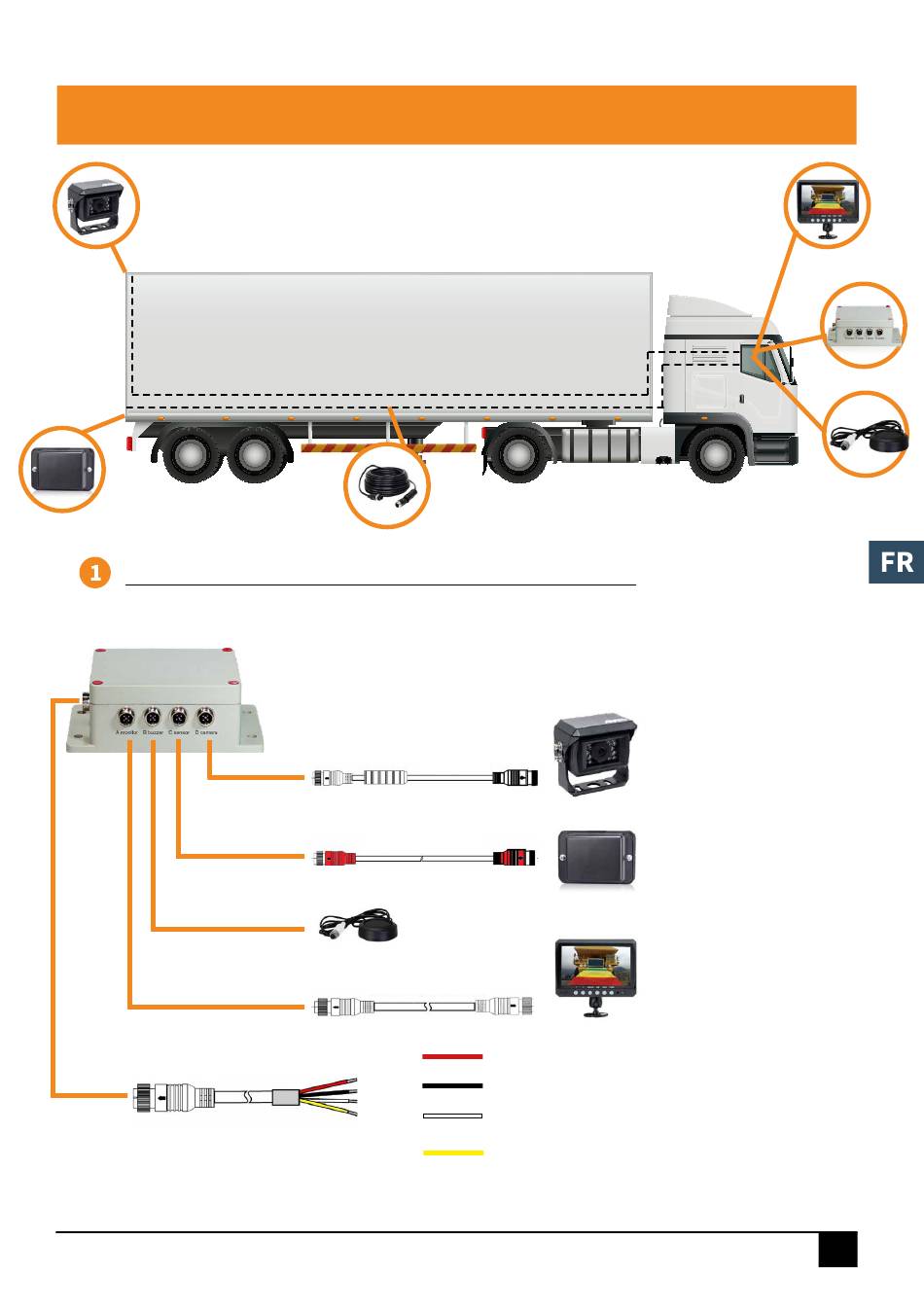

INSTALLATION AVEC SYSTÈME DE RÉTROVISION
L'ensemble du système est alimenté par la batterie du véhicule via un fusible 7.5 ampères.
Câble rallonge 1.5m
Note : Le système de radar peut fonctionner avec un équipement vidéo analogique ou HD. Cependant, ces équipements ne peuvent être mélangés
(Ex : une caméra HD avec un écran analogique).
AMS Diffusion - Rue des Galeries - ZA du Chevalement - 59286 Roost Warendin - FRANCE - Tél. +33 (0)3.27.94.44.44 - Fax. +33 (0)3 27 94 44 45
Email : contact@ams-diffusion.fr - www.ams-diffusion.com RCS DOUAI A 451 360 382 - CODE APE 4531Z - SIRET 451 360 382 00035 - TVA FR 55 451 360 382
2. INSTALLATION
Câble caméra
(non inclus)
Câble capteur 3m
Avertisseur sonore
Câble écran 3m
rouge
noir
blanc
jaune
(analogique ou HD)
Alimentation 10-32 VDC
Masse GND
Entrée de déclanchement (feu de recul)
Sortie alarme (possibilité d'ajouter un phare
ou un avertissement sonore)
Caméra
Capteur
radar
Ecran
(analogique ou HD)
