ESX VISION ANDROID Serie Einbauanleitung Seite 11

EINBAUHINWEISE

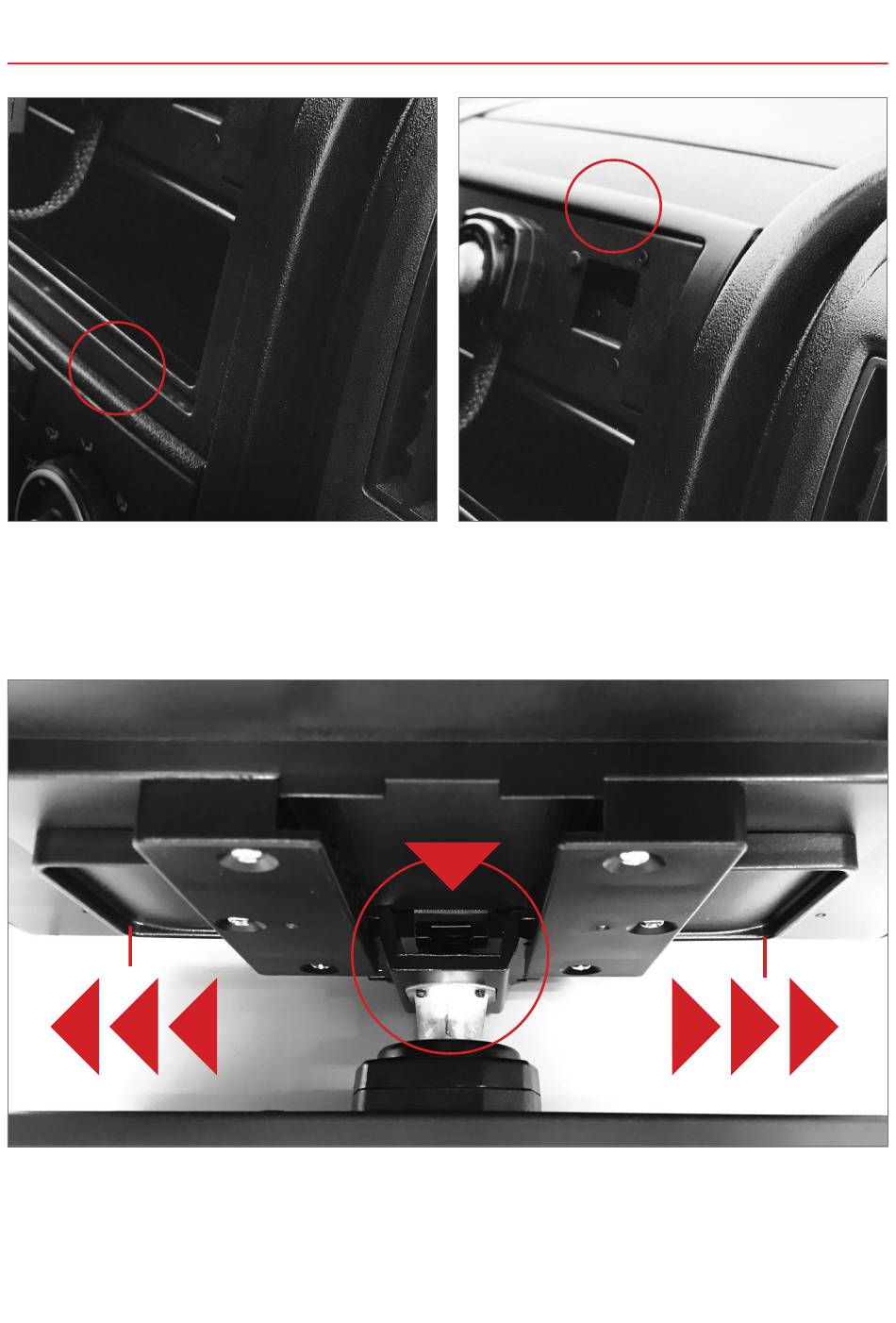

Endmontage im Radioschacht
Nachdem Sie alles angeschlossen haben, setzen Sie die komplette Einheit im Radioschacht
ein. Clipsen Sie zuerst die beiden unteren Rastnasen und dann die beiden oberen Rastna-
sen ein. Achten Sie darauf, dass alle Verbindungen fest eingerastet sind.
Montage des Monitors
Schieben Sie den Monitor auf die Haltevorrichtung des Hauptgeräts und entriegeln Sie dabei
die beiden Haltebügel auf der Seite, indem Sie diese nach außen schieben.
Sie können nach der Installation durch das Entriegeln der beiden Haltebügel auch die Posi-
tion des Monitors verändern.
11
