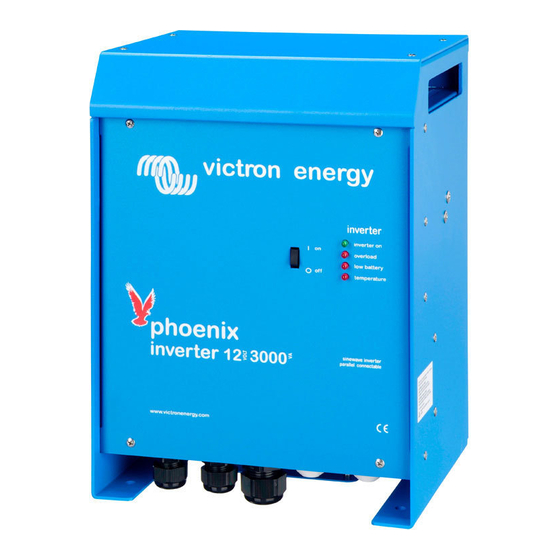

Victron energy 12/3000 Anleitung
Phoenix inverter
Vorschau ausblenden
Andere Handbücher für 12/3000:
- Anleitung (154 Seiten) ,
- Installationsanleitung (107 Seiten) ,
- Anleitung (145 Seiten)
Verwandte Anleitungen für Victron energy 12/3000
Inhaltszusammenfassung für Victron energy 12/3000
-
Seite 65: Sicherheitshinweise
1. SICHERHEITSHINWEISE Allgemeines Lesen Sie alle diesbezüglichen Produktinformationen sorgfältig durch, und machen Sie sich vor der Verwendung des Produktes mit den Sicherheitshinweisen und den Anleitungen vertraut. Dieses Produkt wurde in Übereinstimmung mit entsprechenden internationalen Normen und Standards entwickelt und erprobt. Nutzen Sie das Gerät nur für den vorgesehenen Anwendungsbereich. -
Seite 66: Transport Und Lagerung
Stellen Sie sicher, dass das Gerät entsprechend den vorgesehenen Betriebsbedingungen genutzt wird. Betreiben Sie das Gerät niemals in nasser oder staubiger Umgebung. Sorgen Sie dafür, dass jederzeit ausreichend freier Lüftungsraum um das Gerät herum vorhanden ist, und dass die Lüftungsöffnungen nicht blockiert werden. Installieren Sie das Gerät in brandsicherer Umgebung. - Seite 67 2. BESCHREIBUNG SinusMax – Überragende Technik Die Phoenix Wechselrichter-Baureihe - entwickelt für professionellen Betrieb - eignet sich für weitest mögliche Einsatzbereiche. Die Entwurfsbedingungen zielten auf einen echten Sinus-Wechselrichter mit optimiertem Wirkungsgrad und mit kompromisslosem Leistungsspektrum. Durch Einsatz von Hybrid-HF-Technologie entstand ein Qualitätsprodukt mit kompakten Abmessungen, geringem Gewicht und der Fähigkeit, problemlos die jeweils benötigte Leistung abzugeben.
-
Seite 68: Betrieb
3. BETRIEB 3.1 Ein-/Aus-Schalter Nach dem Einschalten (Schalter “on”) ist das Gerät betriebsbereit. Der Wechselrichter arbeitet und die LED-Anzeige „inverter on“ leuchtet auf. 3.2 Fernbedienung Fernbedienung kann über einen einfachen „Ein/Aus“-Schalter oder das Phoenix Wechselrichter Bedienpaneel erfolgen. 3.3 LED Anzeigen LED aus LED blinkt LED leuchtet... - Seite 69 inverter inverter on Der Wechselrichter ist wegen overload Überlast oder Kurzschluss abgeschaltet. low battery temperature inverter inverter on overload Die Batterie ist fast leer. low battery temperature inverter inverter on Der Wechselrichter hat sich wegen overload Unterspannung der Batterie abgeschaltet. low battery temperature inverter...
- Seite 70 inverter inverter on Der Wechselrichter hat sich wegen overload erhöhter Gerätetemperatur abgeschaltet. low battery temperature inverter - Wenn die LEDs abwechselnd inverter on blinken, ist die Batterie fast leer und die Nennleistung ist überschritten. overload - Wenn "overload" und "low battery" gleichzeitig blinken, ist die low battery Oberwellenspannung an den...
-
Seite 71: Einbau
4. EINBAU Dieses Produkt darf nur durch qualifiziertes Fachpersonal eingebaut werden. 4.1 Einbauort Das Gerät soll an einem trockenen und gut belüfteten Platz möglichst nahe zur Batterie installiert werden. Ein Abstand von ca.10 cm sollte aus Kühlungsgründen um das Gerät herum frei bleiben. Übermäßig hohe Umgebungstemperatur führt zu: •... -
Seite 72: Anschluss Der Batteriekabel
4.2 Anschluss der Batteriekabel Zur vollen Leistungs-Nutzung des Gerätes müssen Batterien ausreichender Kapazität sowie Batteriekabel mit entsprechendem Querschnitt eingebaut werden. Siehe Tabelle. 12/3000 24/3000 48/3000 Empfohlene Batteriekapazität (Ah) 400–1200 200-700 100-400 Empfohlene DC-Sicherung 400 A 300 A 125 A Empfohlene Klemmenquerschnitte ) für + und - Anschluss... -
Seite 73: Anschluss Der Wechselstromkabel
4.3 Anschluss der Wechselstromkabel Dieses Produkt entspricht der Sicherheitsklasse I (mit Sicherungserdung). Der Ausgangs Null-Leiter ist am Gehäuse befestigt. Damit wird die einwandfreie Funktion der FI-Schutzschalter, die am Wechselstromausgang des Wechselrichters anzuschließen ist, gewährleistet. Das Gehäuse des Gerätes muss mit der Erde, dem Fahrzeugrahmen (Landfahrzeug) oder der Erdungsplatte bez. - Seite 74 4.4.3 Parallel-Anschlüsse Der Phoenix Wechselrichter kann mit mehreren gleichartigen Geräten parallel betrieben werden. Hierzu müssen die Geräte mit einem Standard RJ45 UTP Kabel verbunden werden. Dann muss das System (zwei oder mehrere Wechselrichter und eventuell ein Bedienpaneel) entsprechend konfiguriert werden (siehe Abschnitt 5). Wenn mehrere Einheiten parallel geschaltet werden sollen, ist Folgendes zu beachten: •...
-
Seite 75: Erläuterungen Zu Den Einstellungen
5. Konfiguration • Veränderungen von Einstellungen sollen nur durch qualifizierte Fachkräfte vorgenommen werden. • Lesen Sie vor Einstellungsänderungen sorgfältig die Anweisungen. 5.1 Standardeinstellung: betriebsbereit Phoenix Wechselrichter werden ab Fabrik mit Standardeinstellungen ausgeliefert. Diese beziehen sich auf den Betrieb als Einzelgerät. Standard-Fabrikeinstellungen Wechselrichterfrequenz 50 Hz... -
Seite 76: Konfiguration Mit Dem Pc
Die Software können Sie kostenlos über www.victronenergy.com herunterladen. Für die Verbindung mit Ihrem PC wird ein RJ45 UTP Kabel und das MK2.2b RS485- zu-RS232 Interface benötigt. Falls Ihr PC keinen RS232, sondern einen USB-Port hat, benötigen Sie zusätzlich ein RS232-zu-USB Interface-Kabel. Beides gibt es bei Victron Energy. -
Seite 77: Konfiguration Mit Dip-Schaltern
Interface benötigt. Falls Ihr PC keinen RS232, sondern einen USB-Port hat, benötigen Sie zusätzlich ein RS232-zu-USB Interface-Kabel. Beides gibt es bei Victron Energy. 5.4 Einstellungen über das VE.Net Paneel Hierfür wird ein VE.Net Paneel und ein VE.Net zu VE.Bus Konverter benötigt. - Seite 78 5.5.1 AES (Automatic Economy Switch) Einstellung: Setze ds5 auf den entsprechenden Wert: off = AES aus on = AES ein Hinweis: Die AES Option ist ausschließlich bei Einzelgerätbetrieb aktiv. 5.5.2 Wechselrichter-Spannung Einstellung: Setze ds4 auf den entsprechenden Wert: off = 240 V on = 230 V 5.5.3 Wechselrichter-Frequenz Einstellung: Setze ds3 auf den entsprechenden Wert:...
-
Seite 79: Wartung
• Um 3 Wechselrichter parallel einzurichten, stellen Sie ds2 & ds1 für den Master auf 0-1, für Slave1 auf 0-0 und für Slave2 (sofern zutreffend) auf 0-1 und betätigen Sie dann die Taste "UP" am Master. • Um 2 Wechselrichter in einem Spaltphasensystem einzurichten, stellen Sie ds2 &... -
Seite 80: Allgemeine Fehleranzeigen
Mit nachstehenden Angaben können Sie eventuelle Fehler schnell identifizieren Falls Sie einen Fehler nicht beheben können, wenden Sie sich bitte an Ihren Victron Energy Händler. 7.1 Allgemeine Fehleranzeigen Problem Grund Lösung Der Wechselrichter Die Batteriespannung ist deutlich Stellen Sie sicher, dass die arbeitet nach dem zu hoch oder zu niedrig. - Seite 81 7.2 VE.Bus LED Hinweise Wechselrichter in einem VE.Bus System (Parallel- oder 3-Phasenbetrieb) können sogen. VE.Bus LED Hinweise geben. Diese Hinweise können in zwei Gruppe eingeteilt werden: in OK- und Fehler-Hinweise. 7.2.1 VE.Bus OK Hinweise Falls ein Gerät prinzipiell korrekt arbeitet, aber dennoch nicht gestartet werden kann, weil ein anderes Gerät oder mehrere im Verbund Fehlermeldungen anzeigen, dann werden die fehlerfreien Geräte einen OK Hinweis anzeigen.
-
Seite 82: Technische Spezifikationen
8. Technische Spezifikationen Phoenix Wechselrichter 12/3000 24/3000 48/3000 WECHSELRICHTER Eingangsspannungsbereich (V DC) 9,5 – 17 19 – 33 38 – 66 Ausgang Ausgangsspannung: 230 VAC ± 2% Frequenz 50 Hz ± 0,1% kont. Ausgangsleist. bei 25°C (VA) 3000 3000 3000 kont. - Seite 83 Phoenix Wechselrichter 24/5000 48/5000 WECHSELRICHTER Eingangsspannungsbereich (V DC) 19 – 33 38 – 66 Ausgang Ausgangsspannung: 230 VAC ± 2% Frequenz: 50 Hz ± 0,1% kont. Ausgangsleist. bei 25°C (VA) 5000 5000 kont. Ausgangsleistg. bei 25°C (W) 4000 4000 kont. Ausgangsleistg. bei 40°C (W) 3700 3700 kont.
- Seite 128 B 2x RJ45 Anschluss für Fernbedienungs-Paneel und/oder Parallel- und 3-Phasen Betrieb C Wechselstrom-Ausgang: 3K (links nach rechts): N (neutral), L (Phase), PE (Erde). 5K: links nach rechts): L (Phase), N (neutral), PE (Erde). E Batterie minus. Batterie plus. H Anschluss für Fernbedienung: Kurze linke und mittlere Anschlussklemme, um auf "on"...
- Seite 132 APPENDIX G: Dimensions...
- Seite 133 Dimensions 3k cabinet...
- Seite 134 Dimensions 5k cabinet...
