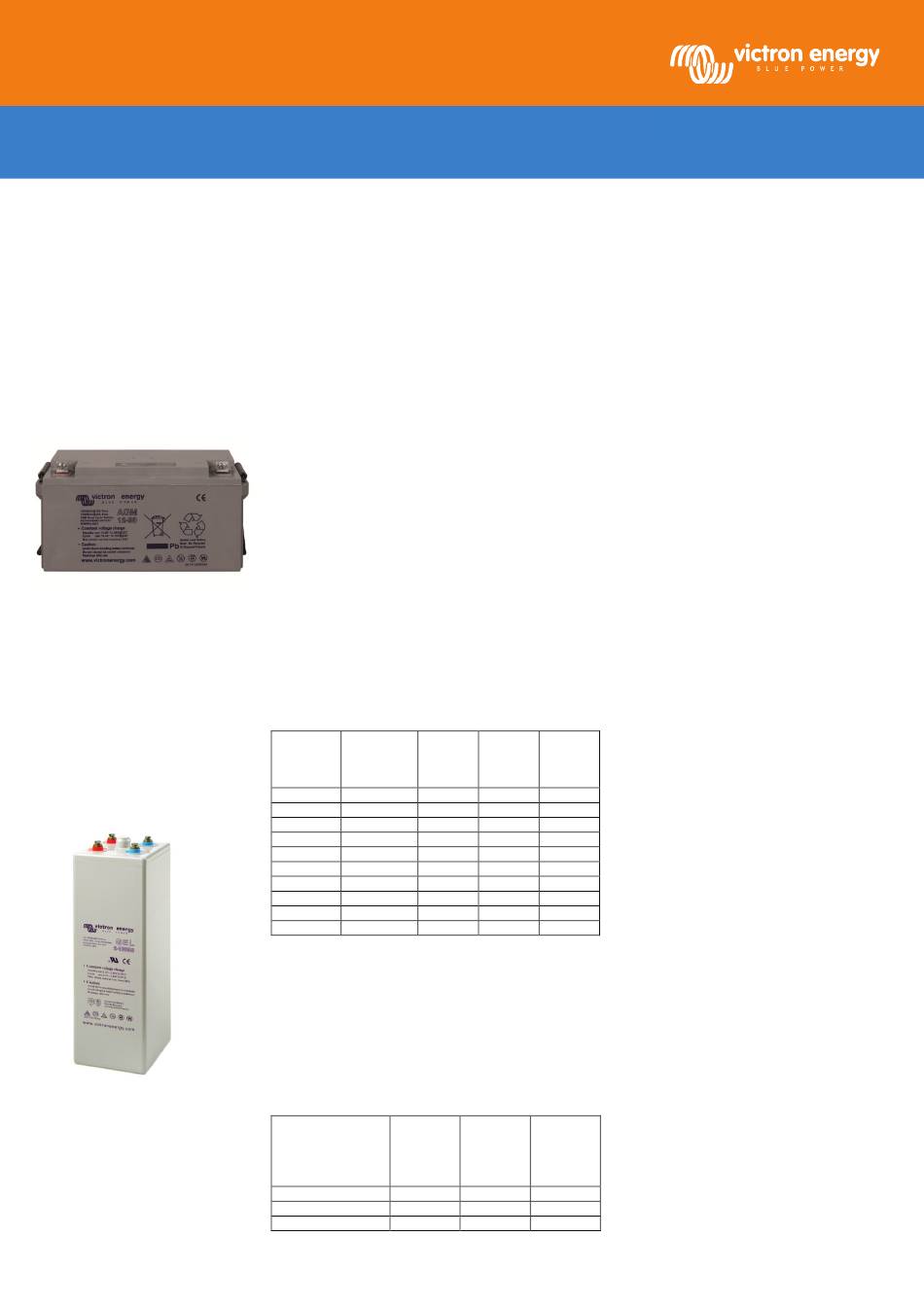

Gel und AGM Batterien
Immer Strom
1. VRLA Technologie
VRLA ist die englische Abkürzung für Valve Regulated Lead Acid, d.h. die Batteriezellen sind ventilgesteuert, und
durch Überladung oder einen Zellfehler entstehendes Gas kann durch ein Sicherheitsventil entweichen. VRLA
Batterien haben eine ausgezeichnete Lecksicherheit und können in beliebiger Lage benutzt werden. Sie sind
absolut wartungsfrei.
2. Verschlossene (VRLA) AGM Batterien
AGM steht für Absorbent Glass Mat. Bei diesem Batterietyp wird der Elektrolyt durch Kapillarwirkung in einem
Vlies aus feinen Glasfasern absorbiert. In unserem Buch „Immer Strom" haben wir darauf verwiesen, daß AGM
Batterien vorzugsweise für kurzzeitig hohen Strombedarf (Motorstart) geeignet sind.
3. Verschlossene (VRLA) Gel Batterien
Hier wird der Elektrolyt in einem Gel aus Silikaten gebunden. Gel Batterien haben im Allgemeinen eine längere
Lebensdauer und sind besser für zyklische Beastungen geeignet.
4. Niedrige Selbstentladung
Victron VRLA Batterien können wegen des Einsatzes von Blei-Kalzium Gittern und hochreinen Materialien über
lange Zeiträume ohne Zwischenaufladung gelagert werden. Die Selbstentladungsrate liegt unter 2% je Monat
bei 20°C. Sie verdoppelt sich jeweils bei einem Temperaturanstieg um 10°C. Bei kühler Lagerung können Victron
VRLA Batterien bis zu einem Jahr ohne Zwischenaufladung gelagert werden.
5. Hervorragendes Verhalten nach Tiefentladung
Victron VRLA Batterien haben ein hervorragendes Erholungsverhalten auch bei längerer Tiefentladung. Es muß
jedoch darauf verwiesen werden, daß häufige und verlängerte Tiefentladungen auch bei Victron Batterien zu
irreversiblen Schädigungen führen können.
6. Entladeverhalten der Batterie
Die Nennkapazität der Victron Batterien bezieht sich auf eine Entladungszeit von 20 Stunden d. h. auf einen
Entladestrom von 0,1 C.
Die Nennkapazität der Victron Tubular Plate Long Life Batterien bezieht sich auf eine Entladungszeit von 10
Stunden.
Ein niedrigerer Entladestrom erhöht die effektive Kapazität, und umgekehrt verringert sie sich bei höherem
Entladestrom (Siehe Tabelle 1).
AGM
End
Deep
Entladezeit
spannung
Cycle
V
20 uur
10,8
10 uur
10,8
5 uur
10,8
3 uur
10,8
1 uur
9,6
30 min.
9,6
15 min.
9,6
10 min.
9,6
5 min.
9,6
5 sec.
Tabelle 1: Effektive Kapazität als Funktion der Entladezeit. (in der untersten Zeile ist
der maximale Entladestrom bei 5 sek. angegeben)
hervorragendes Verhalten bei hohen Entladeströmen aus und sind deshalb speziell für
Hochstromanwendungen wie z.B. Starterbatterien zu empfehlen. Auf Grund ihres inneren Aufbaus haben Gel
Batterien bei hohen Entladeströmen eine geringere effektive Kapazität. Andererseits zeigen sie eine längere
Lebensdauer sowohl im Erhaltungszustand als auch bei zyklischer Belastung.
7. Einfluß der Temperatur auf die Lebensdauer
Höhere Temperatur hat einen sehr negativen Einfluß auf die Lebensdauer, wie Tabelle 2 verdeutlicht.
Durchschnittliche
AGM
temperatur
Deep
Cycle
Jahre
20° C / 68° F
7 - 10
30° C / 86° F
4
40° C / 104° F
2
Tabelle 2: Entwurfs-Lebensdauer von Victron Batterien unter Normalbedingungen
Gel
Gel
xxDeep
'Long
Cycle
Life'
%
%
%
100
100
112
92
87
100
85
80
94
78
73
79
65
61
63
55
51
45
42
38
29
38
34
21
27
24
8 C
7 C
Gel
Gel
Deep
Long
Cycle
Life
Jahre
Jahre
12
20
6
10
3
5
www.victronenergy.com
