7 Zubehör
7.1 Gerätespezifisches Zubehör

7.1.3 Ausgangserweiterung DXC-EXT-2RO1AO

168

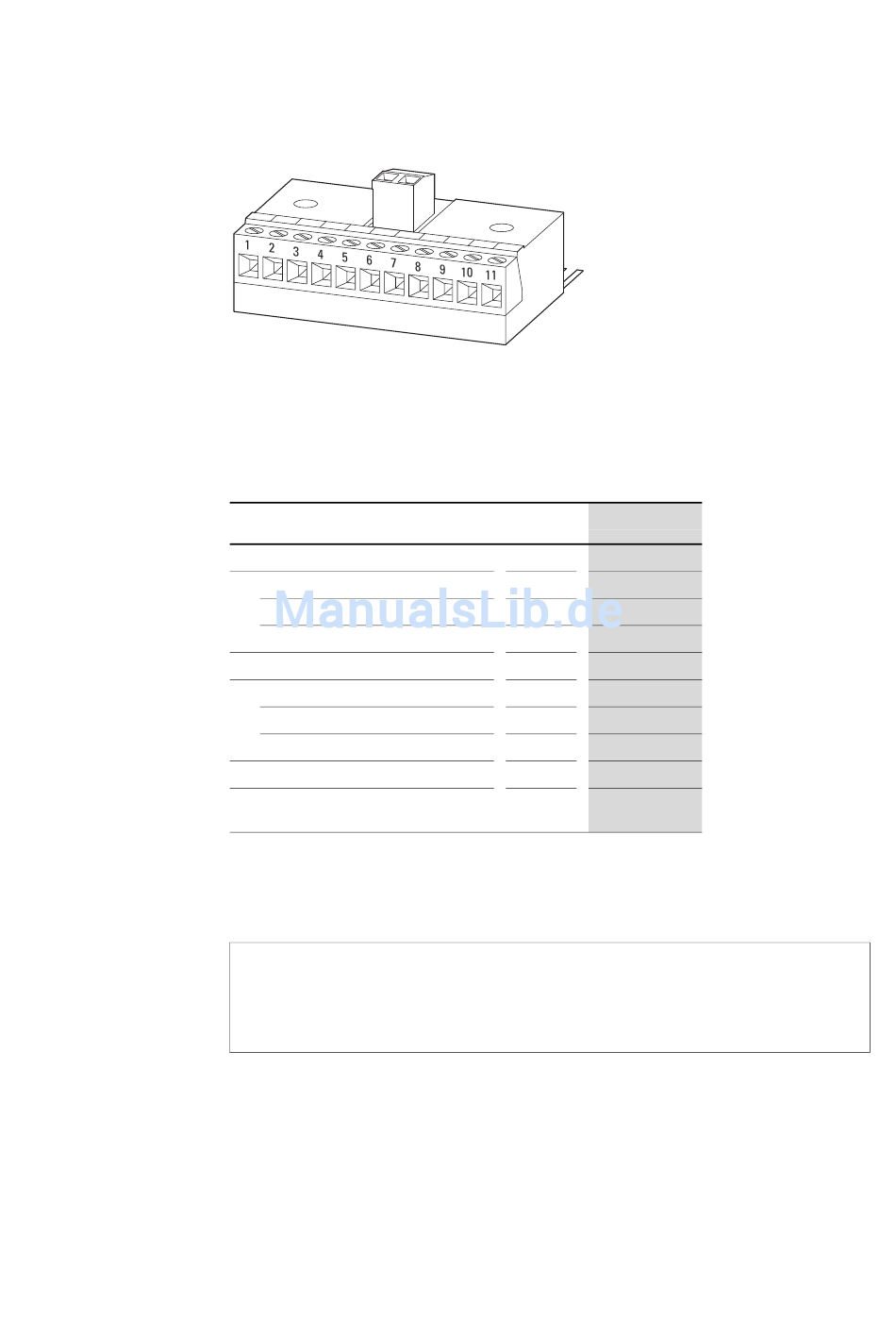

Abbildung 88: DXC-EXT-2RO1AO
Das Erweiterungsmodul DXC-EXT-2RO1AO ist für HVAC-Applikationen ent-
wickelt worden. Es kann die Meldungen „Antrieb läuft" und „Abschaltung
wegen Fehler" mit zwei getrennten Relais (K1, K2) schalten.
Tabelle 35: Spezifische technische Daten DXC-EXT-2RO1AO
Technische Daten
Schaltspannung Ausgang
K1 (Steuerklemmen 12, 13)
K2 (Steuerklemmen 10, 11)
AO
Schaltstrom Relais
K1 (Steuerklemmen 12, 13)
K2 (Steuerklemmen 10, 11)
AO
Betriebstemperatur
Schutzart (ohne Abdeckung der Anschluss-
stifte durch die Steuerklemmleiste des DC1)
￫
Detaillierte Hinweise zur Installation finden Sie in der Montage-
anweisung IL04012014Z.
ACHTUNG
Das interne Relais K1 wird über das Erweiterungsmodul
geschleift und kann somit nur einen geringeren Strom führen
(≦ 1 A).
DC1 Frequenzumrichter 04/16 MN04020003Z-DE www.eaton.com
Einheit Wert
V 250 AC / 230 DC
V 250 AC / 220 DC
V 0 - 10 DC
A ≦ 1
A ≦ 1
mA < 20
°C -10 - +50
IP00
