7 Zubehör
7.1 Gerätespezifisches Zubehör

7.1.1 Koppelbaustein DXC-EXT-IO...

164
Über die Koppelbausteine DXC-EXT-IO110 und DXC-EXT-IO230 können die
Digitaleingänge des Frequenzumrichters DC1 direkt in Steuerkreise mit
110 V AC bzw. 230 V AC eingebunden werden. Im Koppelbaustein sind die
Eingänge (Anschlussklemmen 1 bis 4 sowie 12 und 13) galvanisch von den
Digitaleingängen (DI1 bis DI4) des Frequenzumrichters DC1 getrennt.
￫
Weitere Informationen zu Koppelbaustein und Ausgangserwei-
terung finden Sie in dem Applikationshinweis AP040032
(DC1, I/O-Konfiguration).

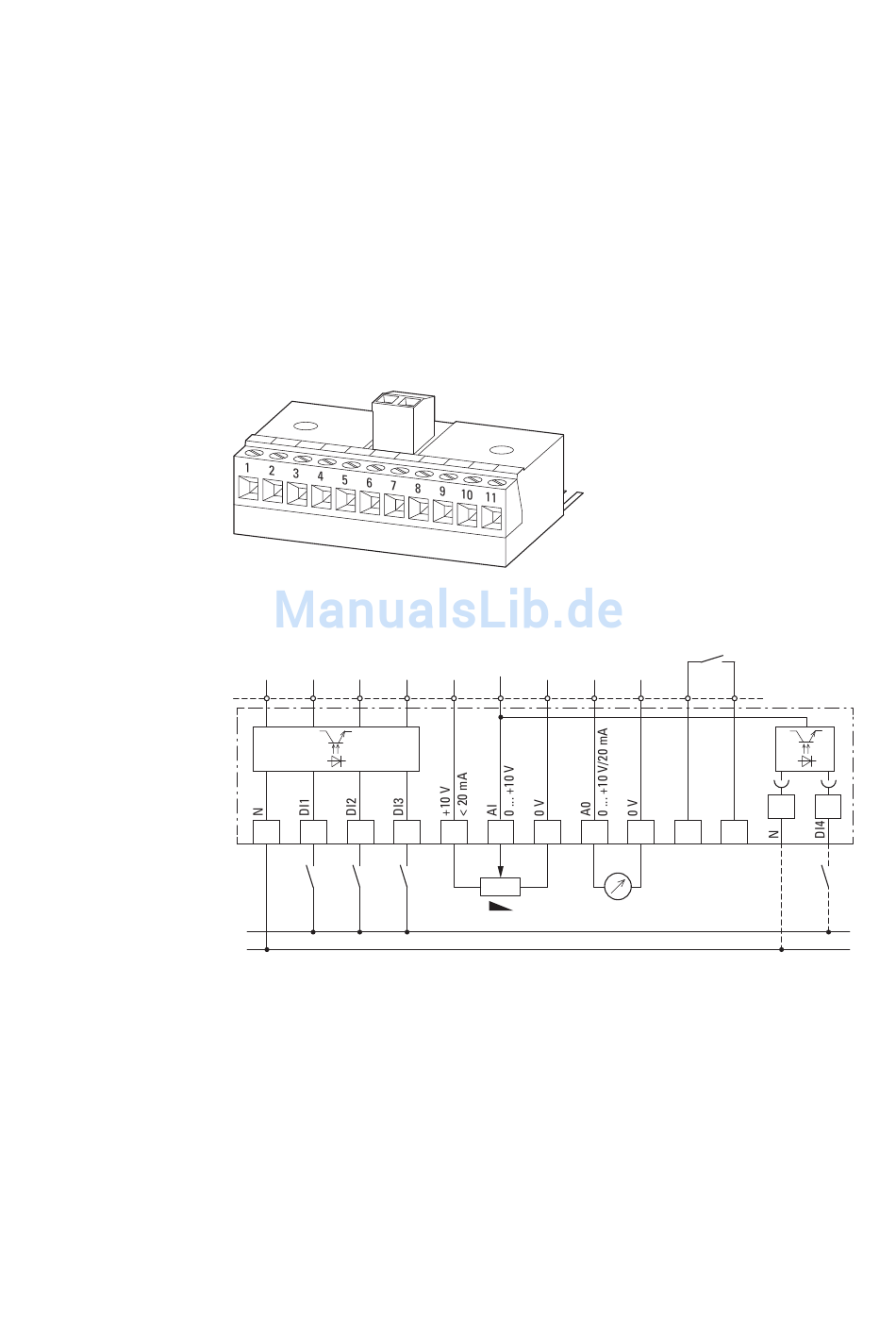

Abbildung 84: DXC-EXT-IO110 und DXC-EXT-IO230
DC1 1 2 3
1 2 3
L
N
Abbildung 85: Blockschaltbild DXC-EXT-IO110 und DXC-EXT-IO230
Parameter:
P-12 = 0 Terminalmodus (WE)
P-15 = 5 WE = Der Analogwert von Klemme 6 wird als Frequenzsollwert
aufgeschaltet (AI)
P-15 = 2 Digitaleingang von Klemme 12 und 13 aktiv (DI4)
P-18 = 0 RUN (WE)
DC1 Frequenzumrichter 04/16 MN04020003Z-DE www.eaton.com
P-12 = 0
AI : P-15 = 5
DI4 : P-15 = 2
4 5 6 7
4 5 6 7
f-Soll
4.7 kΩ
P-18 = 1
RUN
8 9 10 11
8 9 10 11
K1
f-Out
+ 250 V AC
220 V DC
1 A
12 13
