Montage
2.2.6 Ein- und Auslaufstrecken
Es sind keine Ein- und Auslaufstrecken erforderlich.
2.2.7 Vibrationen
Es sind keine Massnahmen erforderlich.

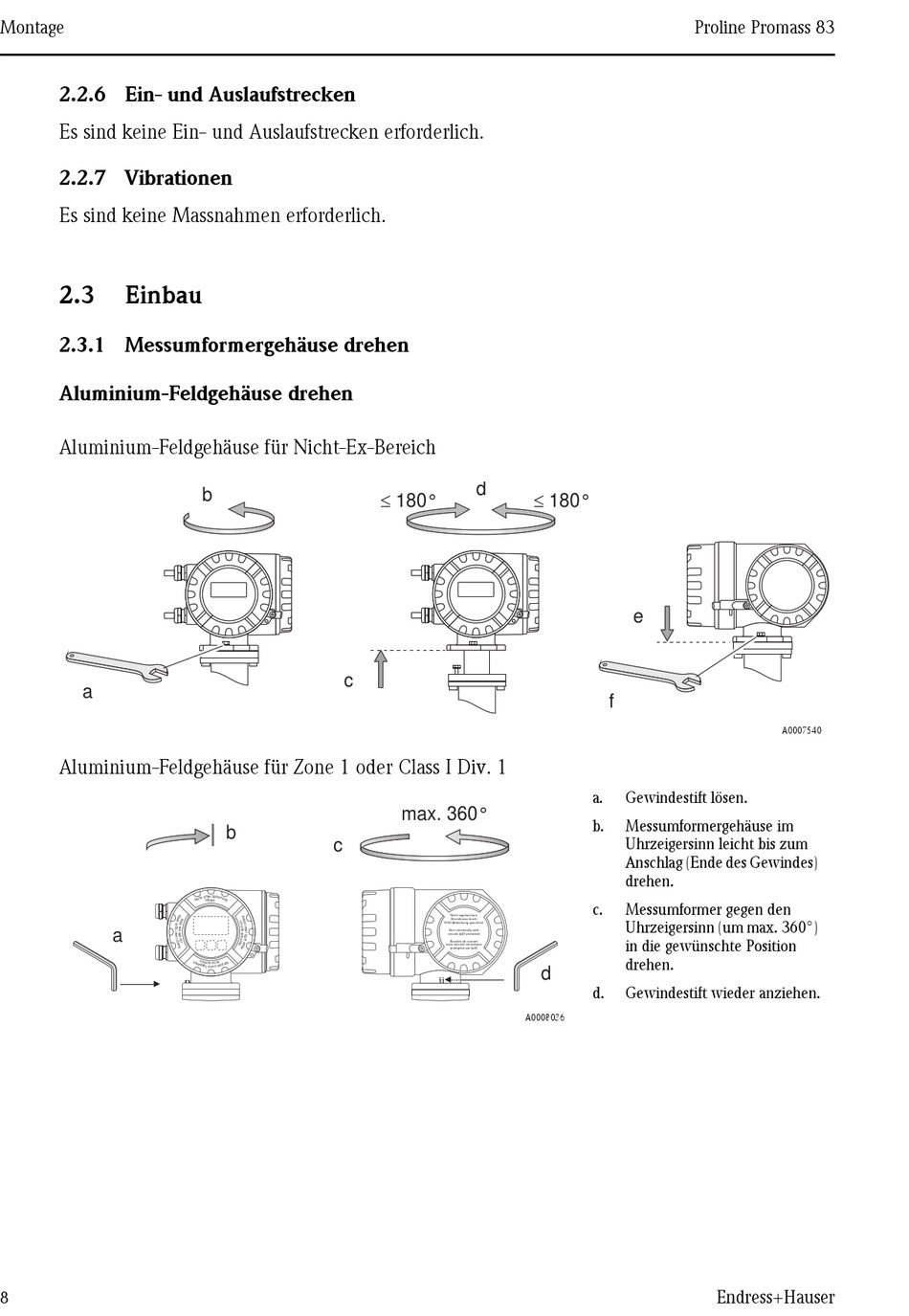

2.3 Einbau
2.3.1 Messumformergehäuse drehen
Aluminium-Feldgehäuse drehen
Aluminium-Feldgehäuse für Nicht-Ex-Bereich
a
Aluminium-Feldgehäuse für Zone 1 oder Class I Div. 1
a
8
b
c
b
c
r
d
£ 180° £ 180°
max. 360°
Nicht-eigensichere
Stromkreise durch
IP40-Abdeckung geschützt
Non-intrinsically safe
circuits Ip40 protected
Boucles de courant
sans sécurité intrinsèque
protégées par Ip40
d
A0008036
Proline Promass 83
e
f
a. Gewindestift lösen.
b. Messumformergehäuse im
Uhrzeigersinn leicht bis zum
Anschlag (Ende des Gewindes)
drehen.
c. Messumformer gegen den
Uhrzeigersinn (um max. 360°)
in die gewünschte Position
drehen.
d. Gewindestift wieder anziehen.
