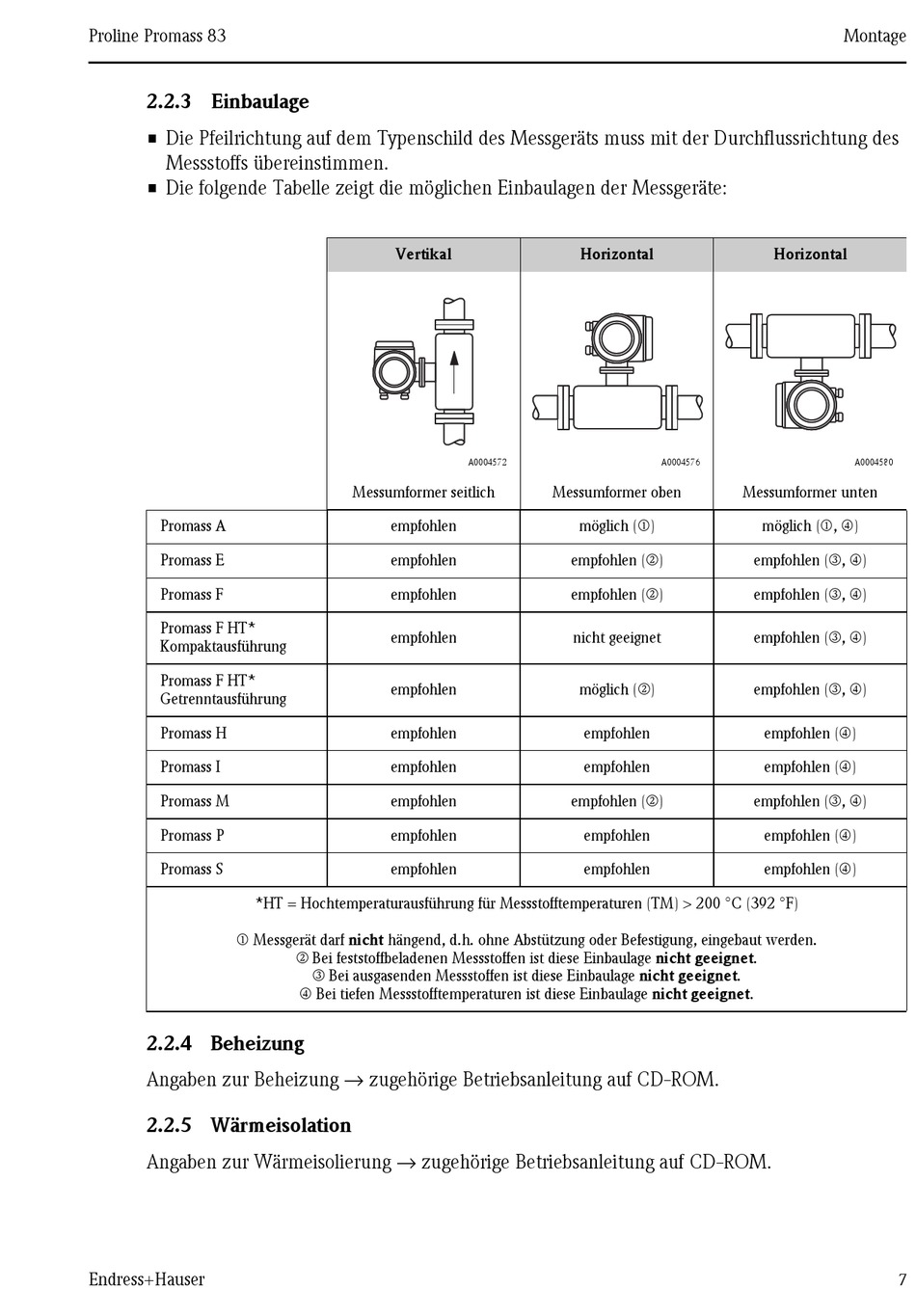

2.2.3 Einbaulage
• Die Pfeilrichtung auf dem Typenschild des Messgeräts muss mit der Durchflussrichtung des
Messstoffs übereinstimmen.
• Die folgende Tabelle zeigt die möglichen Einbaulagen der Messgeräte:
Promass A
Promass E
Promass F
Promass F HT*
Kompaktausführung
Promass F HT*
Getrenntausführung
Promass H
Promass I
Promass M
Promass P
Promass S
*HT = Hochtemperaturausführung für Messstofftemperaturen (TM) > 200 °C (392 °F)
m Messgerät darf nicht hängend, d.h. ohne Abstützung oder Befestigung, eingebaut werden.
2.2.4 Beheizung
Angaben zur Beheizung → zugehörige Betriebsanleitung auf CD-ROM.
2.2.5 Wärmeisolation
Angaben zur Wärmeisolierung → zugehörige Betriebsanleitung auf CD-ROM.
Endress+Hauser
Vertikal
A0004572
Messumformer seitlich
empfohlen
empfohlen
empfohlen
empfohlen
empfohlen
empfohlen
empfohlen
empfohlen
empfohlen
empfohlen
n Bei feststoffbeladenen Messstoffen ist diese Einbaulage nicht geeignet.
o Bei ausgasenden Messstoffen ist diese Einbaulage nicht geeignet.
p Bei tiefen Messstofftemperaturen ist diese Einbaulage nicht geeignet.
Horizontal
A0004576
Messumformer oben
möglich (m)
empfohlen (n)
empfohlen (n)
nicht geeignet
möglich (n)
empfohlen
empfohlen
empfohlen (n)
empfohlen
empfohlen
Montage
Horizontal
A0004580
Messumformer unten
möglich (m, p)
empfohlen (o, p)
empfohlen (o, p)
empfohlen (o, p)
empfohlen (o, p)
empfohlen (p)
empfohlen (p)
empfohlen (o, p)
empfohlen (p)
empfohlen (p)
