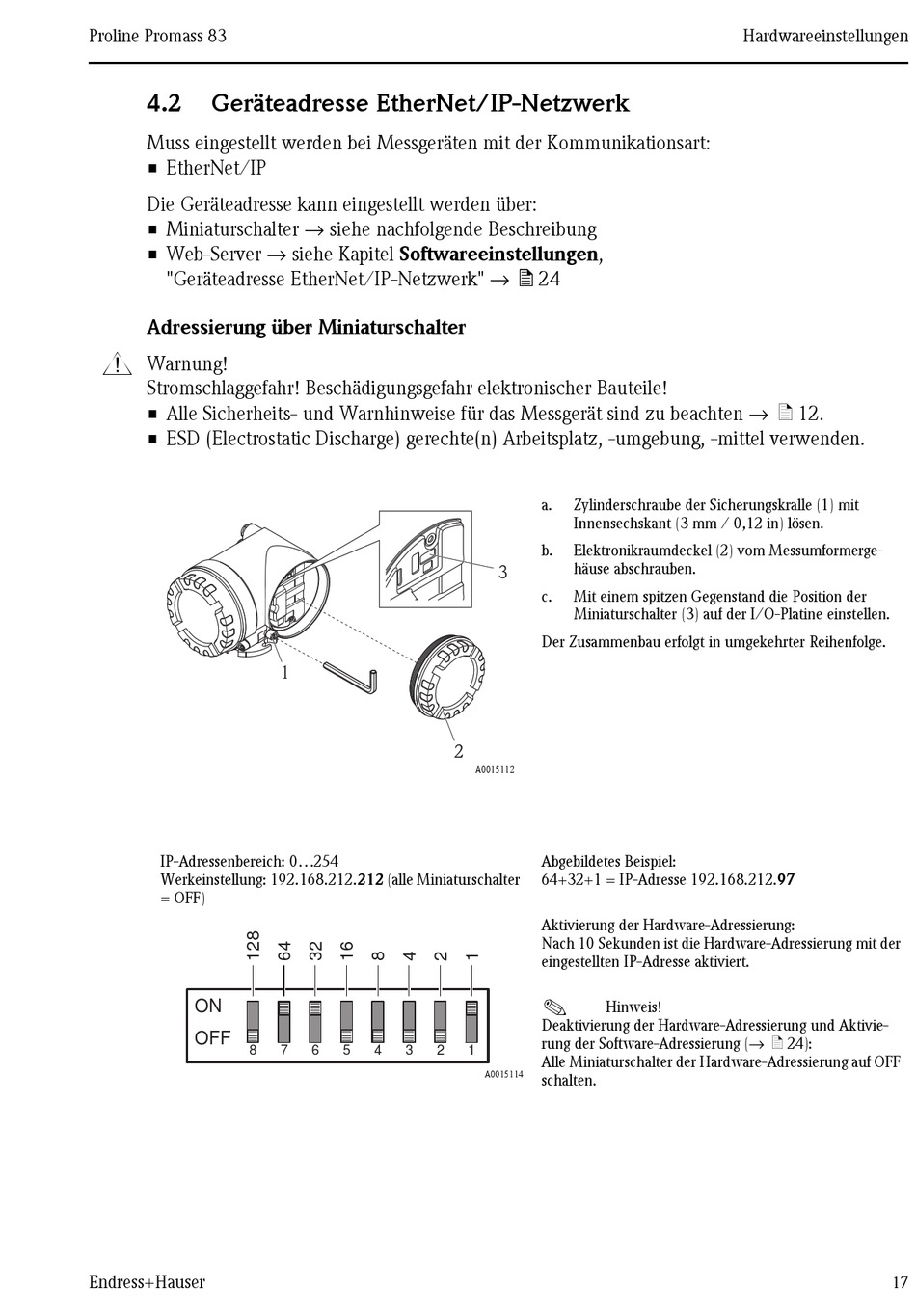

Proline Promass 83
4.2 Geräteadresse EtherNet/IP-Netzwerk
Muss eingestellt werden bei Messgeräten mit der Kommunikationsart:
• EtherNet/IP
Die Geräteadresse kann eingestellt werden über:
• Miniaturschalter → siehe nachfolgende Beschreibung
• Web-Server → siehe Kapitel Softwareeinstellungen,
"Geräteadresse EtherNet/IP-Netzwerk" → ä 24
Adressierung über Miniaturschalter
#
Warnung!
Stromschlaggefahr! Beschädigungsgefahr elektronischer Bauteile!
• Alle Sicherheits- und Warnhinweise für das Messgerät sind zu beachten → ä 12.
• ESD (Electrostatic Discharge) gerechte(n) Arbeitsplatz, -umgebung, -mittel verwenden.
IP-Adressenbereich: 0...254
Werkeinstellung: 192.168.212.212 (alle Miniaturschalter
= OFF)
ON
OFF
8
Endress+Hauser
1
7 6 5 4 3 2
a. Zylinderschraube der Sicherungskralle (1) mit
Innensechskant (3 mm / 0,12 in) lösen.
b. Elektronikraumdeckel (2) vom Messumformerge-
häuse abschrauben.
3
c. Mit einem spitzen Gegenstand die Position der
Miniaturschalter (3) auf der I/O-Platine einstellen.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
2
A0015112
Abgebildetes Beispiel:
64+32+1 = IP-Adresse 192.168.212.97
Aktivierung der Hardware-Adressierung:
Nach 10 Sekunden ist die Hardware-Adressierung mit der
eingestellten IP-Adresse aktiviert.
!
Hinweis!
Deaktivierung der Hardware-Adressierung und Aktivie-
rung der Software-Adressierung (→ ä 24):
1
Alle Miniaturschalter der Hardware-Adressierung auf OFF
A0015114
schalten.
Hardwareeinstellungen
