Montage

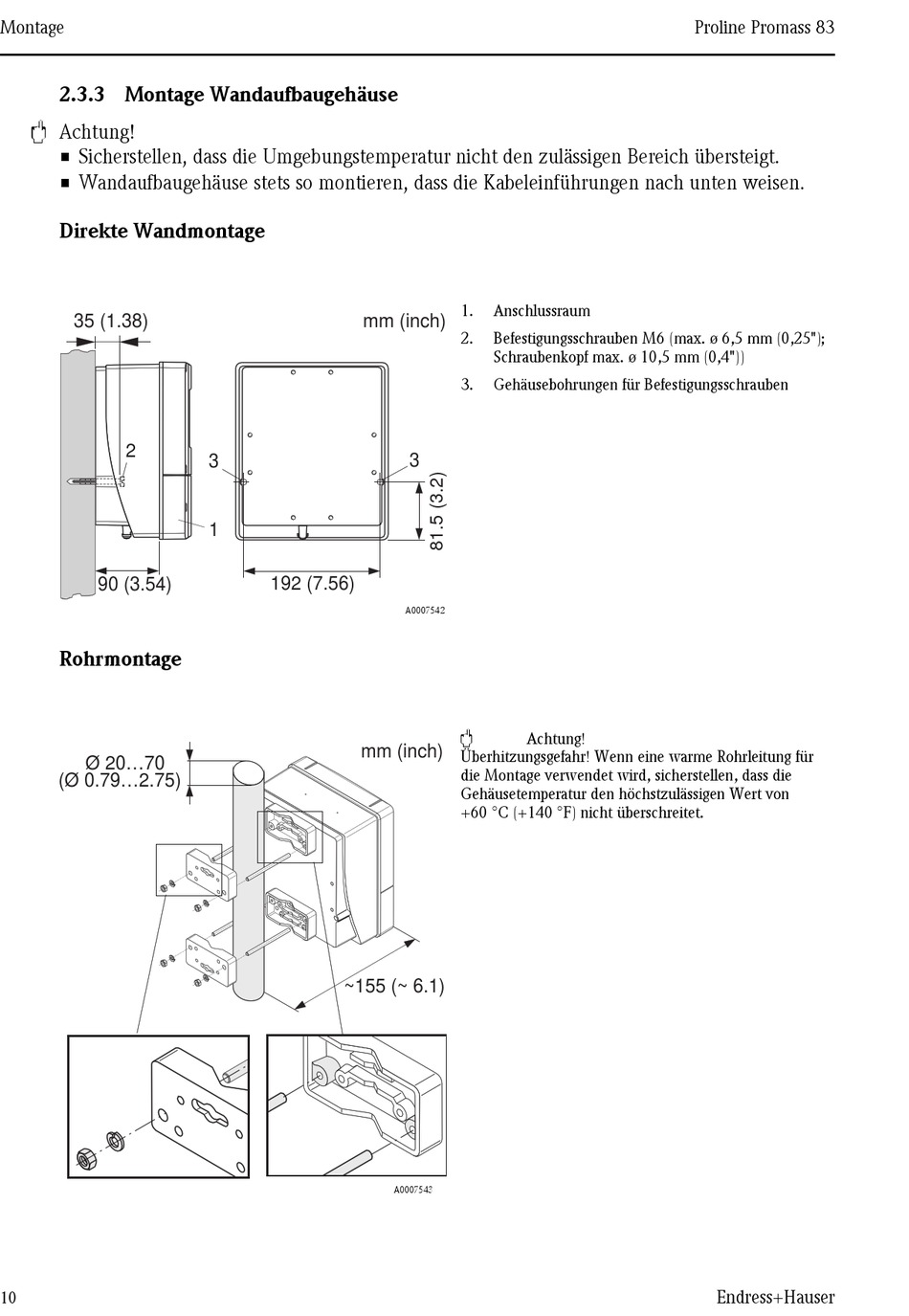

2.3.3 Montage Wandaufbaugehäuse
"
Achtung!
• Sicherstellen, dass die Umgebungstemperatur nicht den zulässigen Bereich übersteigt.
• Wandaufbaugehäuse stets so montieren, dass die Kabeleinführungen nach unten weisen.

Direkte Wandmontage

35 (1.38)
2
90 (3.54)
Rohrmontage
Ø 20...70
(Ø 0.79...2.75)
10
mm (inch)
3
1
192 (7.56)
mm (inch)
~ 155 (
1. Anschlussraum
2. Befestigungsschrauben M6 (max. ø 6,5 mm (0,25");
Schraubenkopf max. ø 10,5 mm (0,4"))
3. Gehäusebohrungen für Befestigungsschrauben
3
A0007542
"
Achtung!
Überhitzungsgefahr! Wenn eine warme Rohrleitung für
die Montage verwendet wird, sicherstellen, dass die
Gehäusetemperatur den höchstzulässigen Wert von
+60 °C (+140 °F) nicht überschreitet.
~ 6.1)
A0007543
