Hardwareeinstellungen
PROFIBUS DP/PA
OFF ON
1 1
2 2
3 4
4 8
1 16
2 32
3 64
4
1
2
3
4
OFF ON
MODBUS RS485
16
DP PA
OFF ON
1
2
3
4
a
1
2
3
4
b
1
2
c
3
4
OFF ON
OFF ON
1 1
2 2
3 4
4 8
a
1 16
2 32
3 64
4 128
1 b
2
3 c
4
OFF ON
Geräteadressenbereich: 0...126
Werkeinstellung: 126

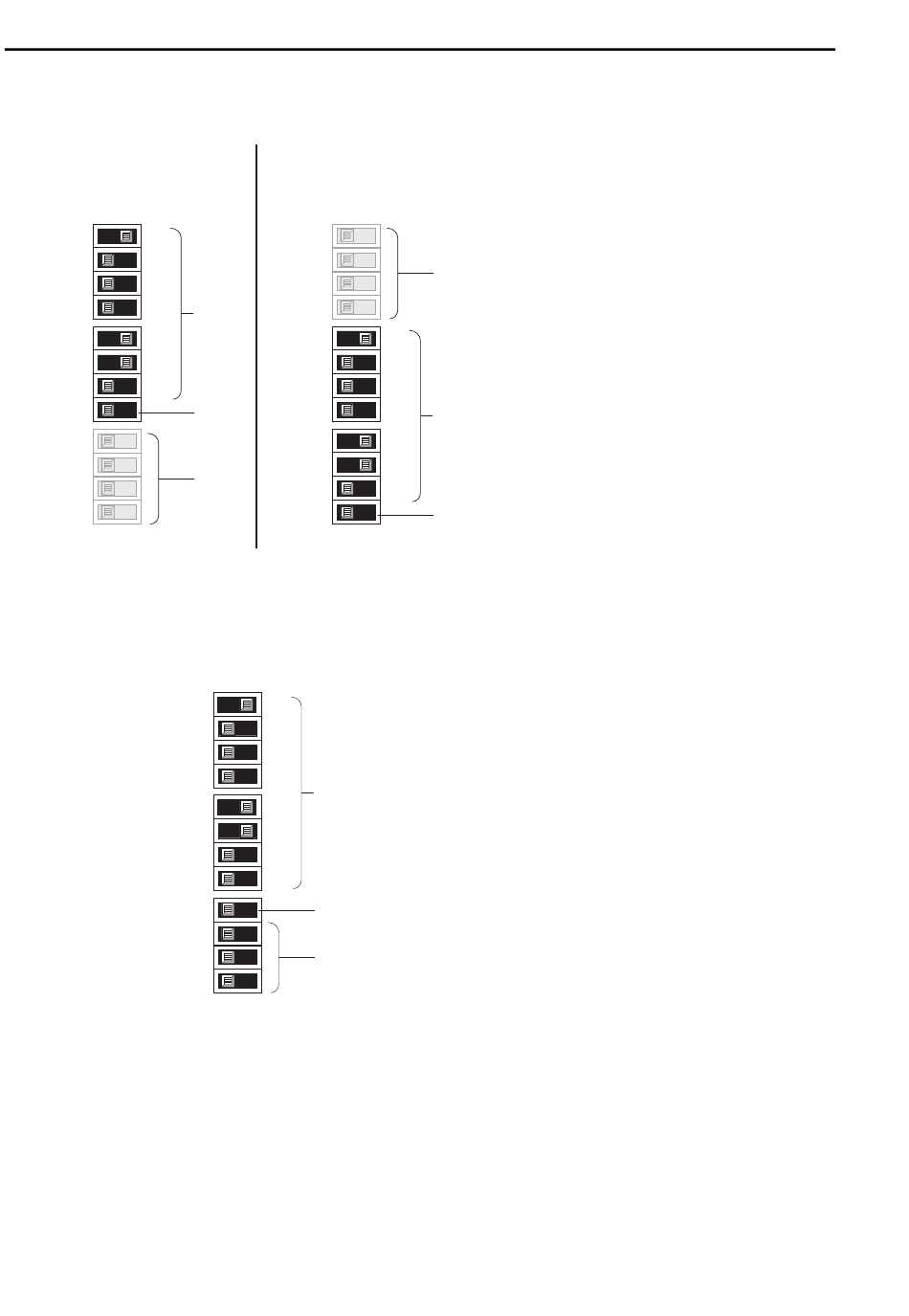

a. Miniaturschalter für die Geräteadresse
abgebildetes Beispiel:
1+16+32 = Geräteadresse 49
c
b. Miniaturschalter für den Adressmodus
(Art und Weise der Adressierung):
– OFF (Werkeinstellung) = Softwareadressierung
via Vor-Ort-Bedienung/Bedienprogramm
1
– ON = Hardwareadressierung via Miniatur-
2
schalter
4
c. Miniaturschalter nicht belegt.
8
a
16
32
64
b
A0007552
Geräteadressenbereich: 1...247
Werkeinstellung: 247
a. Miniaturschalter für die Geräteadresse
abgebildetes Beispiel:
1+16+32 = Geräteadresse 49
b. Miniaturschalter für den Adressmodus
(Art und Weise der Adressierung):
– OFF (Werkeinstellung) = Softwareadressierung
via Vor-Ort-Bedienung/Bedienprogramm
– ON = Hardwareadressierung via Miniatur-
schalter
c. Miniaturschalter nicht belegt.
A0007554
