Endress+Hauser Proline Promass 83 Kurzanleitung Seite 13

Proline Promass 83

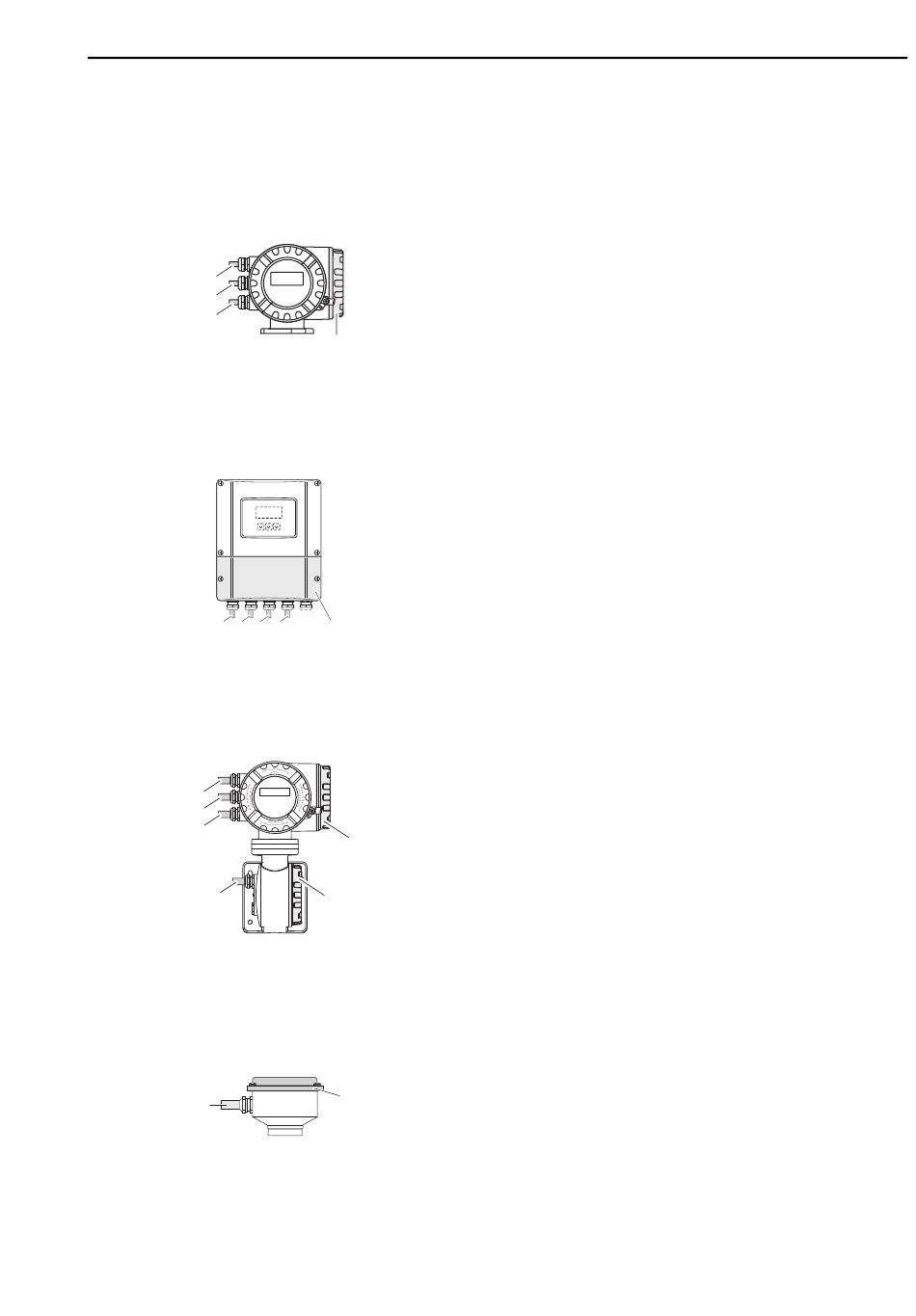

3.1 Anschluss der verschiedenen Gehäusetypen
Verdrahtung anhand des eingeklebten Anschlussklemmen-Belegungsschemas vornehmen.
3.1.1 Kompaktausführung
3
4
2
3.1.2 Getrenntausführung (Messumformer): Ex-freie Zone, Ex Zone 2, Class I Div. 2
2 3 4 5
3.1.3 Getrenntausführung (Messumformer): Ex Zone 1, Class I Div. 1
3
4
2
5
3.1.4 Getrenntausführung (Messaufnehmer)
5
Endress+Hauser
Anschluss Messumformer:
1 Anschlussschema auf der Innenseite des
Anschlussklemmenraumdeckels
2 Hilfsenergiekabel
3 Signalkabel oder Feldbuskabel
4 optional
1
A0007545
Anschluss Messumformer:
1 Anschlussschema auf der Innenseite des
Anschlussklemmenraumdeckels
2 Hilfsenergiekabel
3 Signalkabel
4 Feldbuskabel
Anschluss Verbindungskabel:
1
5 Verbindungskabel Messaufnehmer/Messumformer
A0007546
Anschluss Messumformer:
1 Anschlussschema auf der Innenseite des
Anschlussklemmenraumdeckels
2 Hilfsenergiekabel
3 Signalkabel oder Feldbuskabel
1
4 optional
Anschluss Verbindungskabel:
1
5 Verbindungskabel Messaufnehmer/Messumformer
A0007547
Anschluss Messumformer:
1 Anschlussschema auf der Innenseite des
Anschlussklemmenraumdeckels
1
Anschluss Verbindungskabel:
5 Verbindungskabel Messaufnehmer/Messumformer
A0008037
Verdrahtung
13
