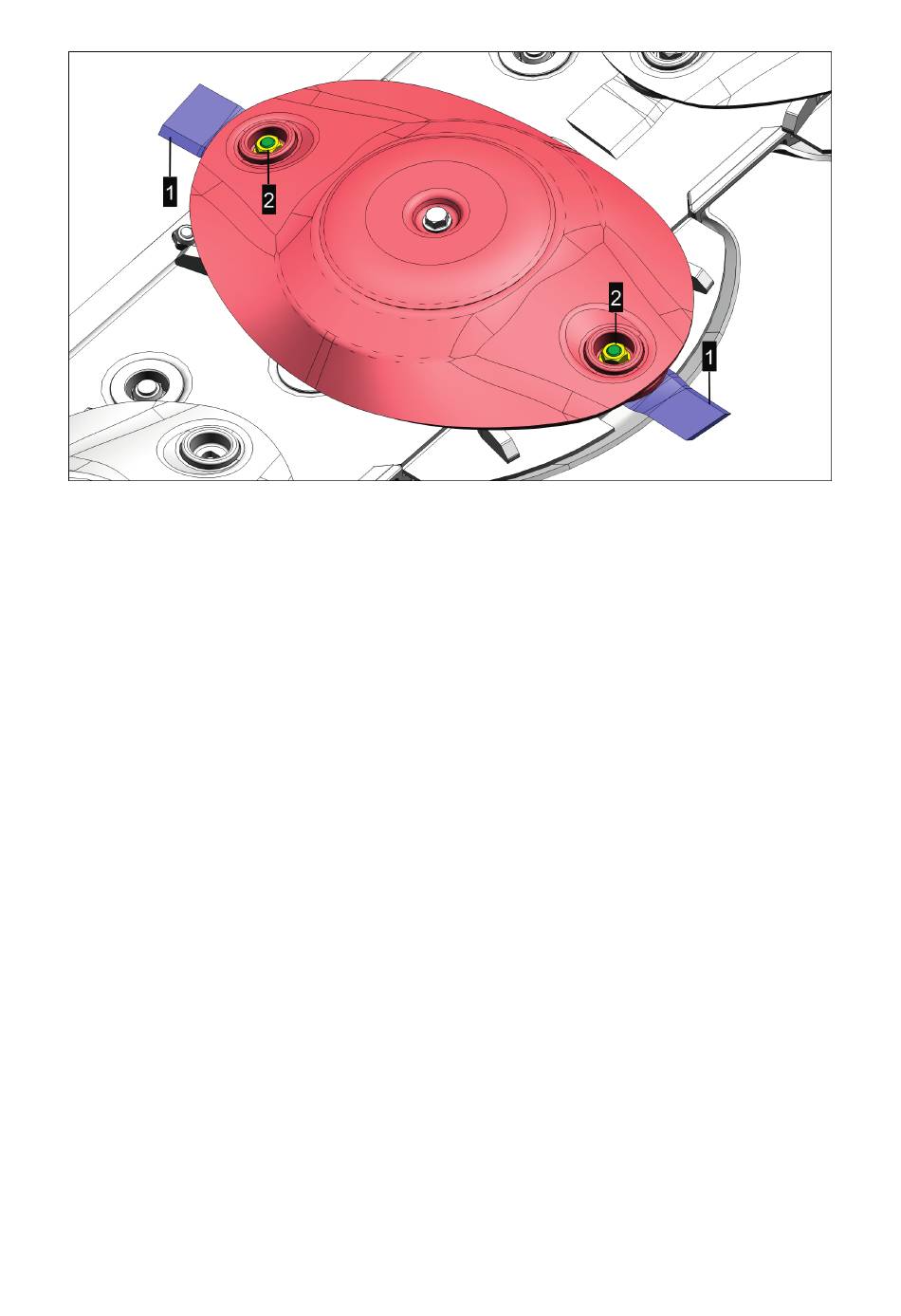

Abbildung Mähscheibe ohne Fördertrommel und Förderkegel
1 = Mähklinge
2 = Klingenschraube
Vorbereitung
•
17 mm Steckschlüssel
•
Drehmomentschlüssel einstellbar auf mindestens 120 Nm Anzugsmoment
Voraussetzung
•
Maschine auf ebenen und tragfähigen Untergrund in Arbeitsstellung abgestellt.
•
Traktormotor ausgeschaltet, Zündschlüssel abgezogen und verwahrt und Feststellbrem-
se angezogen.
•
Frontschutz hochgeklappt (wenn möglich).
•
Seitenschutz hochgeklappt (wenn möglich).
Durchführung
►
Ganz außen am Mähbalken beginnen und beide Klingenschrauben an der äußersten
Mähscheibe mit 120 Nm nachziehen, erst dann zur jeweils nächsten benachbarten Mäh-
scheibe wechseln.
▷
Vorgang so lange wiederholen, bis alle Klingenschrauben an allen Mähscheiben
des gesamten Mähwerks überprüft wurden.
3733.de-DE.80X.1
Original-Betriebsanleitung NOVACAT F 3100 ALPIN
Vorausbestimmte Instandhaltung
| 87
