Vorausbestimmte Instandhaltung
Durchführung
►

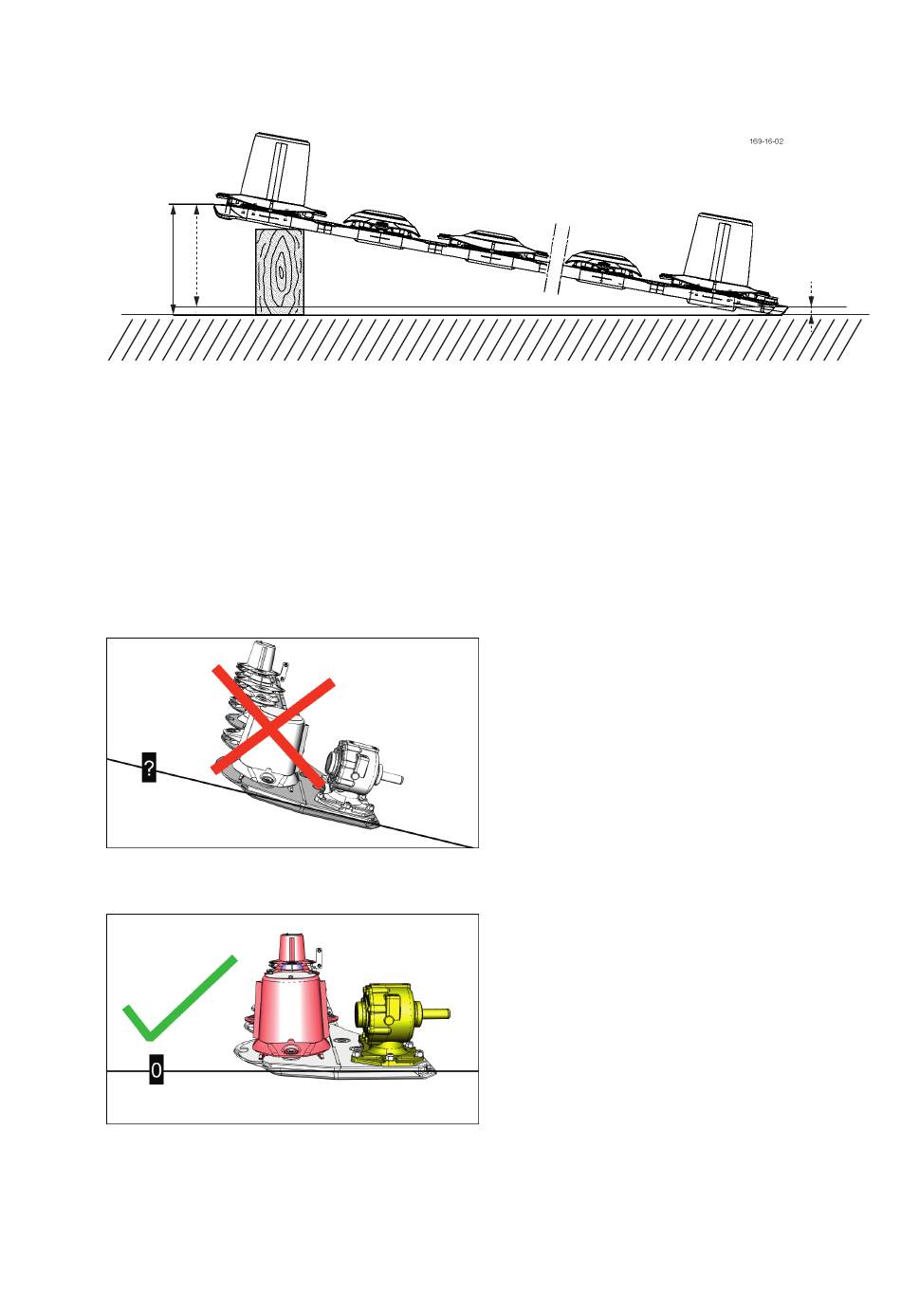

Mähbalken wie abgebildet an der Längsseite aufbocken, die der Ölablassschraube ge-
genüber liegt.
X3
X2
X3 = X2 + X1
X1 = Maß vom Boden bis Kufenoberkante rechts
X2 = 300 mm = Maß von Kufenoberkante links bis Kufenoberkante rechts
▷
Die Seite des Mähbalkens an der sich die Öleinfüllschraube befindet am Boden auf-
liegen lassen.
►
Den Mähbalken auf der anderen Seite um (X3) anheben und mit geeignetem Hilfsmittel
abstützen.
►
Beim Aufbocken darauf achten, dass der Mähbalken auf der Breitseite nicht geneigt,
sondern absolut horizontal ausgerichtet ist. Ansonsten wird der Ölstand an der Öleinfüll-
schraube nicht korrekt angezeigt.
Symbolabbildung
Horizontal nicht richtig ausgerichtet!
Symbolabbildung
Horizontal richtig ausgerichtet!
►
Bereich um die Einfüllschraube von Verschmutzungen befreien.
100 |
Original-Betriebsanleitung NOVACAT F 3100 ALPIN
X1
3733.de-DE.80X.1
