Die Freiräume um die Gelenkwelle herum müssen ausreichend sein, sonst wird diese
beschädigt.
Profilüberdeckung bei längster Betriebsstellung kontrollieren

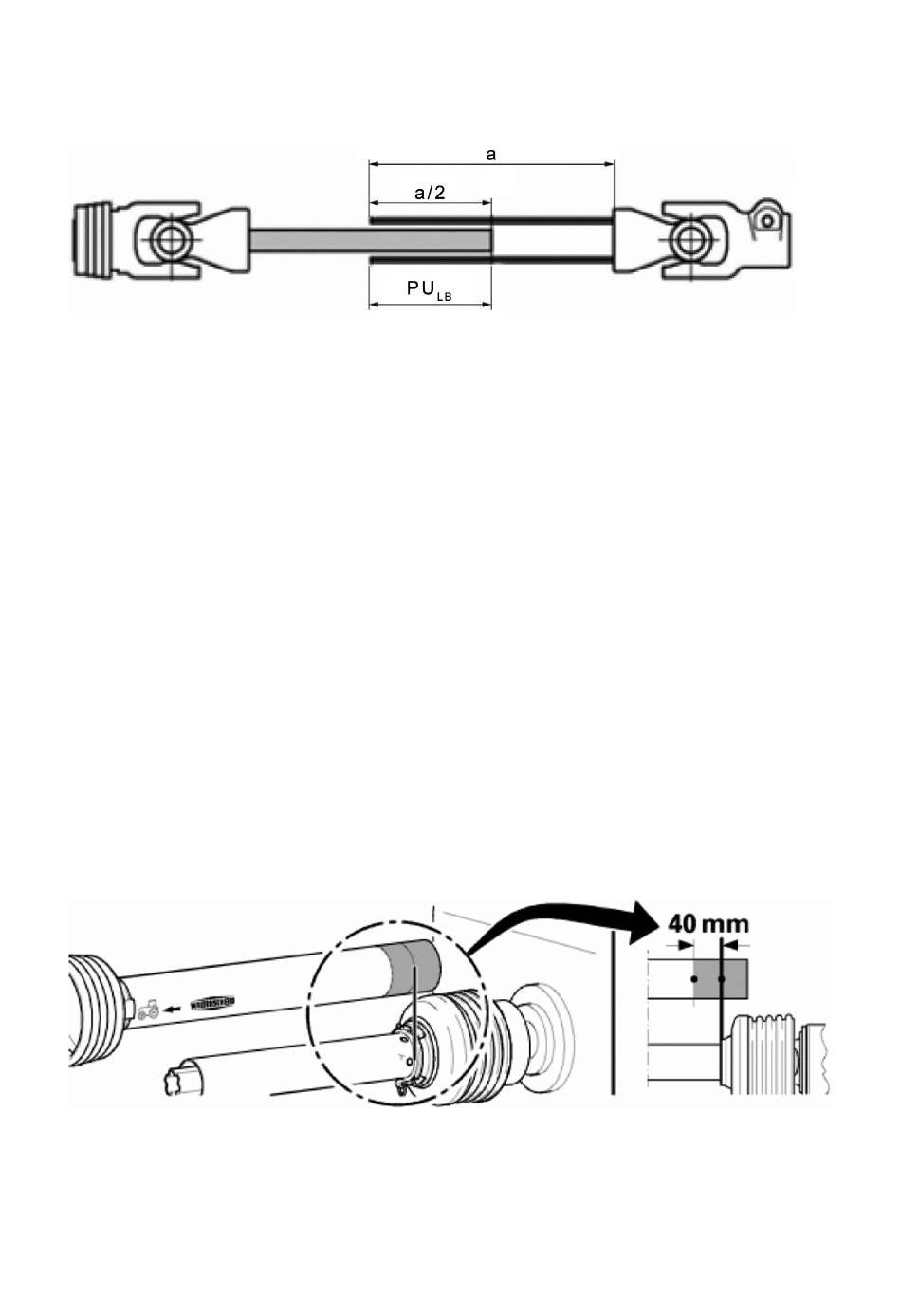

a = Gesamtlänge des Profils einer Gelenkwellenhälfte
PU
= Profilüberdeckung
LB
Durchführung
1
Die längste mögliche Betriebsstellung zwischen Traktor und Maschine herstellen.
2
Gelenkwelle auseinanderziehen und die beiden Gelenkwellenhälften nebeneinander
halten.
3
Die Profilüberdeckung kontrollieren.
4
Die minimale Profilüberdeckung (PU
(a/2) betragen. Die größtmögliche Profilüberdeckung ist anzustreben.
5
Beim Transport und bei abgeschaltetem Antrieb muss die Profilüberdeckung (PU
destens 100 mm betragen.
6
Der Schutzschild an der Traktorseite und der Schutztopf an der Maschinenseite müssen
die Schutztrichter der Gelenkwelle um mindestens 50 mm überdecken.
7
Sollte die Profilüberdeckung in einem der oben genannten Fällen nicht ausreichend
sein, beim Service-Fachhändler neue Schutzrohre oder eine neue Gelenkwelle bestel-
len.
Gelenkwelle kürzen
Anpassungen an der Gelenkwelle darf nur ein Service-Fachhändler vornehmen. Die Anlei-
tung des Gelenkwellen-Herstellers beachten.
Durchführung
►
Die Gelenkwellenhälften nebeneinander halten und vom Rand des Innenschutzrohres
auf das Außenschutzrohr den minimalen Schiebeweg von 40 mm anzeichnen.
►
Die Gelenkwellenteile abnehmen.
3733.de-DE.80X.1
) muss die Hälfte der Gesamtlänge des Profils
LB
Original-Betriebsanleitung NOVACAT F 3100 ALPIN
Betrieb
) min-
LB
| 51
