Mähbalken zirka 15 Minuten in dieser Position stehen lassen, damit sich das Getriebeöl
im unteren Bereich des Mähbalkens sammeln kann.
►
Einfüllschraube entfernen und Füllstand feststellen.
▷

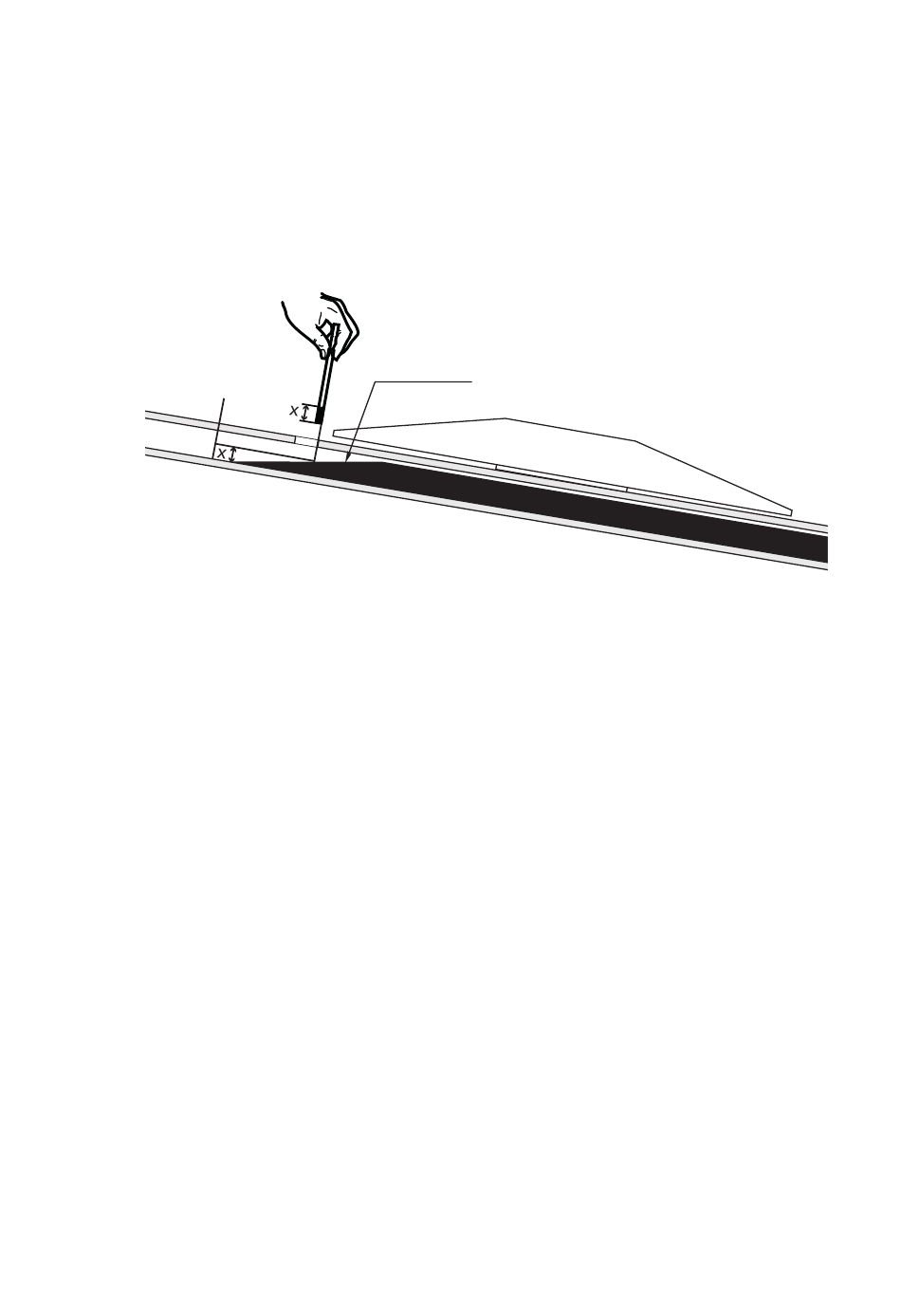

Sauberen, festen Gegenstand (z.B. Schraubendreher oder ein gerades Stück
Draht) wie einen Messstab senkrecht zur Bohrung und an der "unteren" Bohrungs-
kante anliegend wie abgebildet, bis zum Anschlag durch die Bohrung führen. Im-
provisierten Messstab herausziehen und den Füllstand abmessen.
Der Abstand zwischen unterem Rand des Messstabes und dem oberen Rand des
Füllstandes (= Maß X) soll maximal 16 mm betragen.
169-16-06
X = 16 mm
▷
Ist der Füllstand geringer als 16 mm, dann Schmiermittel bis zum geforderten
Maß schrittweise nachfüllen.
▷
Ist der Füllstand bereits bei 16 mm, dann mit nächsten Schritt fortfahren.
►
Einfüllschraube reinigen, wieder anbringen und festziehen.
►
Bereich um die Einfüllschraube von Verschmutzungen befreien.
►
Mit Schmiermittel verunreinigtes Putzpapier fachgerecht entsorgen.
3733.de-DE.80X.1
OIL LEVEL
Original-Betriebsanleitung NOVACAT F 3100 ALPIN
Vorausbestimmte Instandhaltung
| 101
