8.2
Übersicht Ersatzteile Luftmotor
Werden bei der Montage oder Demontage des Winkelgetriebe Elemente des
Luftmotors beschädigt müssen diese erneuert werden.
Beim Austausch von Elementen, ist die Betriebsanleitung des jeweiligen Fräsroboter
der MICRO Serie oder DRIVE 2 zu beachten!

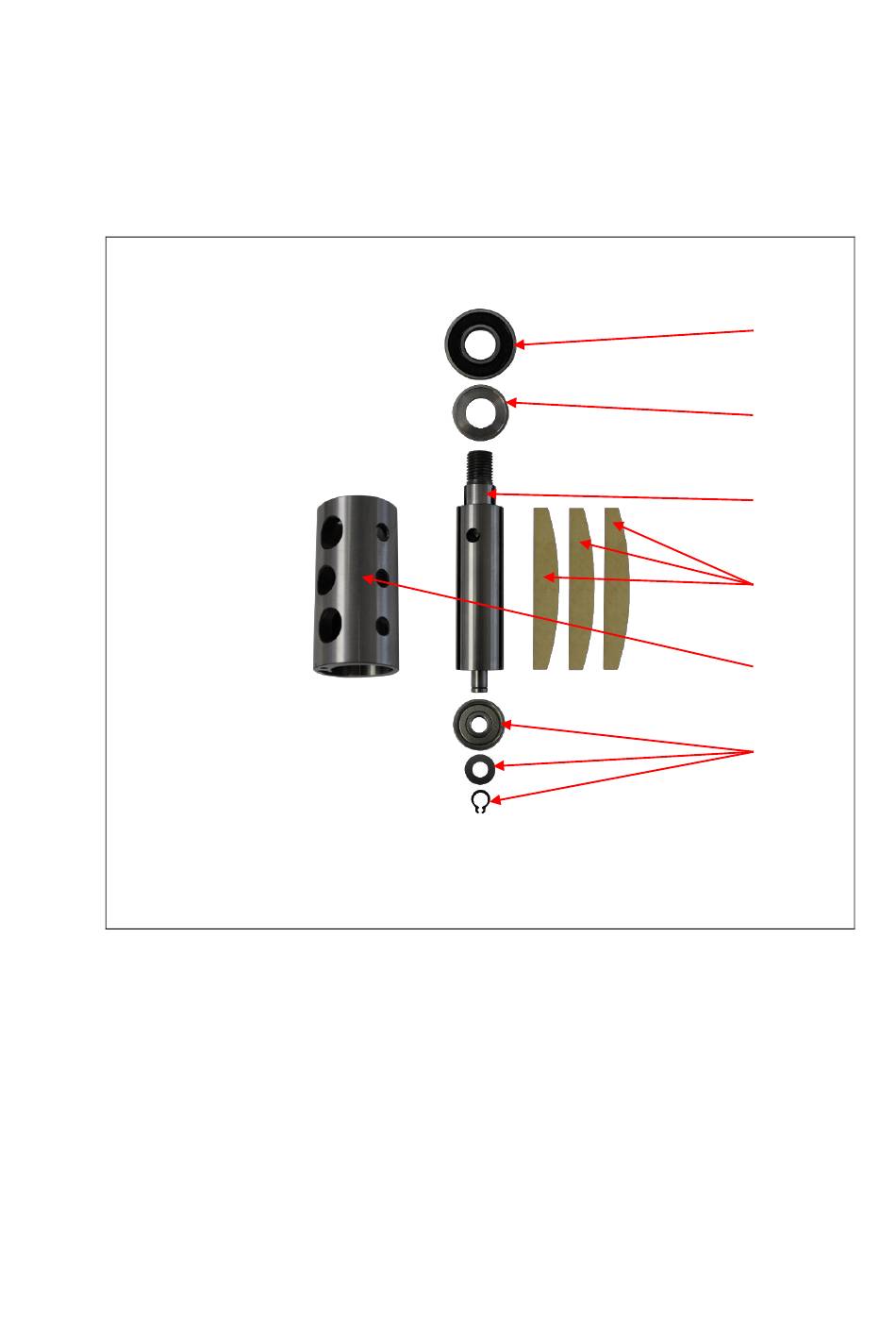

Abbildung 5 Übersicht Ersatzteile Luftmotor MICRO Serie und DRIVE 2
1
030 01 070
2
030 01 032
3
006 30 002
4
021 01 053
5
021 01 027
6
006 30 001
Kugellager
Entlüftungsring
Rotor mit Luftmotorring
Lamellensatz
Zylinder
Kugellager mit Passscheibe und Sicherungsring
34
1
2
3
4
5
6
