5 Montageanleitung
Das Winkelgetriebe darf nur an Fräsrobotern der MICRO Serie oder DRIVE 2
montiert werden.
WICHTIG
Bei der Montage ist darauf zu Achten, dass der Fräsroboter ausgeschalten
wurde und die gesamte Anlage gegen Wiedereinschalten gesichert ist.

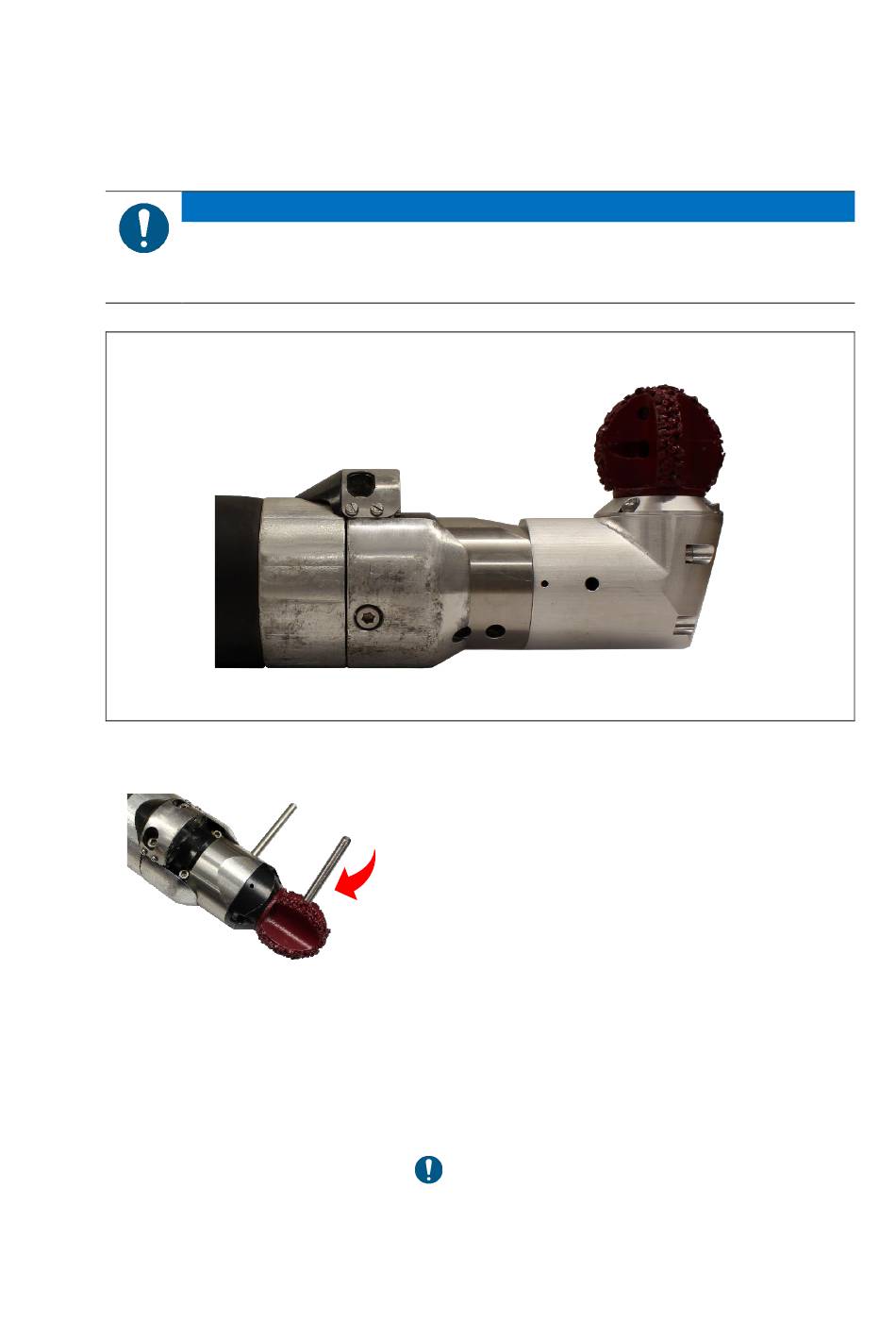

Abbildung 4 Montage des Winkelgetriebe an Fräsroboter
1. Fräsroboter auf eine Ebene Unterlage oder
Tisch legen und das Fräswerkzeug vom
Luftmotor abschrauben.
Zum Entfernen des Fräswerkzeuges
werden die mitgelieferten Hartmetallstifte
(Durchmesser 5 mm) verwendet.
Mit einem Hartmetallstift wird der Rotor in
der dafür vorgesehenen Bohrung am
Gehäuse fixiert.
Mittels des zweiten Hartmetallstiftes wird
das Fräswerkzeug (entsprechend
Pfeilrichtung) gelöst.
Die Hartmetallstifte müssen richtig in den
Bohrungen platziert werden, damit wird ein
Abrutschen oder Beschädigen der Luftmotor
Lamellen vermieden.
