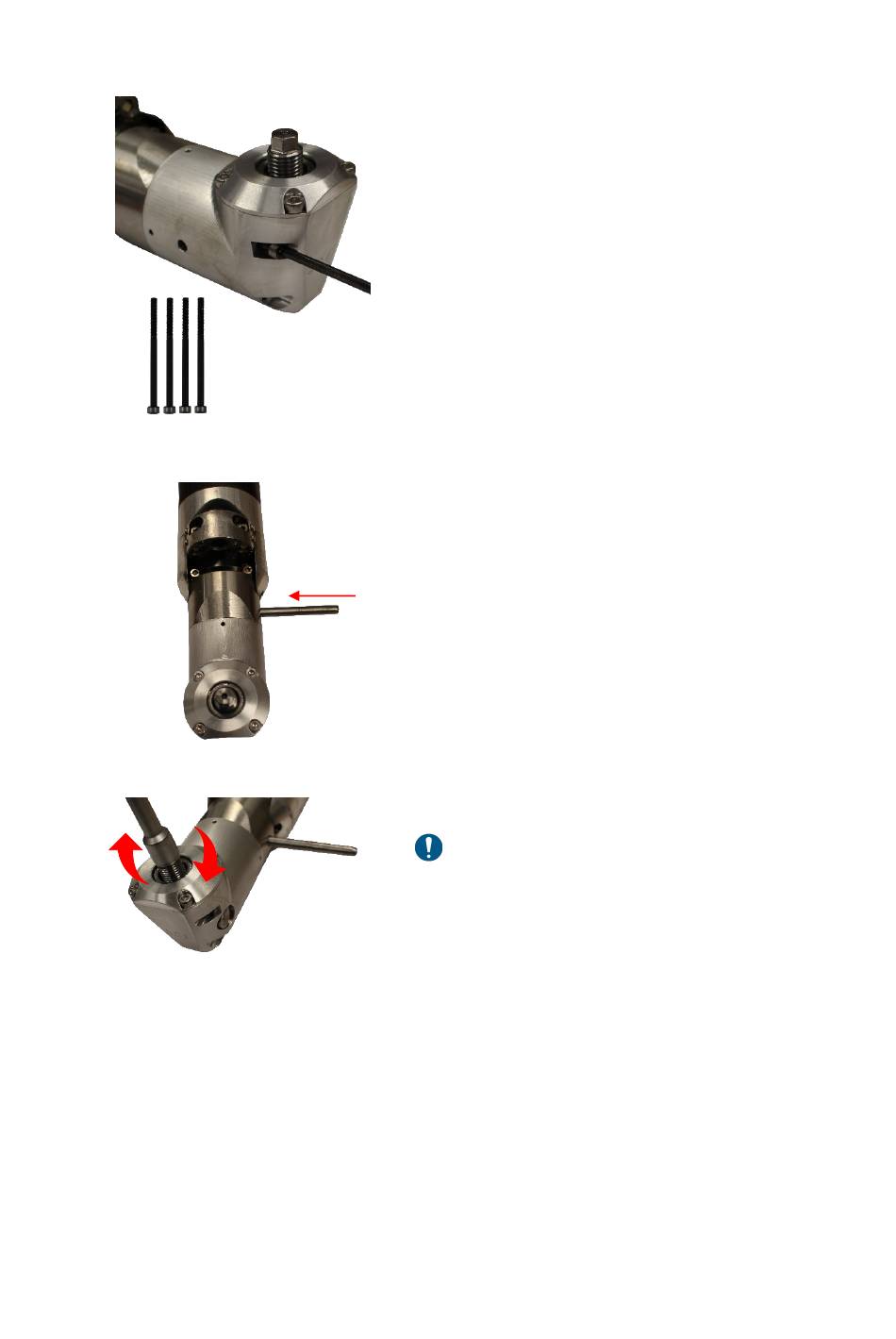

10. Ist die Position des Zylinders unverändert,
kann das Winkelgetriebe bis zum Anschlag
des Luftmotorgehäuse geschoben werden.
Im Anschluss alle 4 Stück
Zylinderschrauben M3 x50 mit der Hand in
die Gewinde des Luftmotorgehäuse
einschrauben.
Danach mit einem Innensechskantschlüssel
die Zylinderschrauben Handfest anziehen.
11. Die Antriebswelle mit dem Rotor auf festen
Sitz überprüfen.
Dazu in die Bohrung des Rotors ein
Hartmetallstift einstecken und die
Antriebswelle mit einem Steckschlüssel 7
oder Maulschlüssel 7 drehen, bis der Rotor
mit der Antriebswelle fest verbunden ist.
Der Rotor muss etwas gedreht werden,
damit die Bohrung des Rotors mit der
Bohrung des Luftmotorgehäuse
übereinstimmt, um den Hartmetallstift
einsetzen zu können.
Die Hartmetallstifte müssen richtig in den
Bohrungen platziert werden, damit wird ein
Abrutschen oder Beschädigen der
Luftmotor Lamellen vermieden.
