4 Produktbeschreibung
Das Winkelgetriebe wird in Verbindung mit einem Fräsroboter der MICRO Serie
oder DRIVE 2, zum Ausführen von Sanierung oder Reparatur von Abwasserkanälen
eingesetzt.
Mit dem Winkelgetriebe können Fräswerkzeuge um 90° versetzt an der Luftmotor
angebracht werden. Das Winkelgetriebe darf nicht zweckentfremdet eingesetzt
werden. Durch die Verwendung von Erweiterungsteilen ist die Grundausführung im
Hausanschlussbereich von Nennweite 75 mm bis zur Nennweite 250 mm möglich.
4.1
Aufbau des Winkelgetriebe

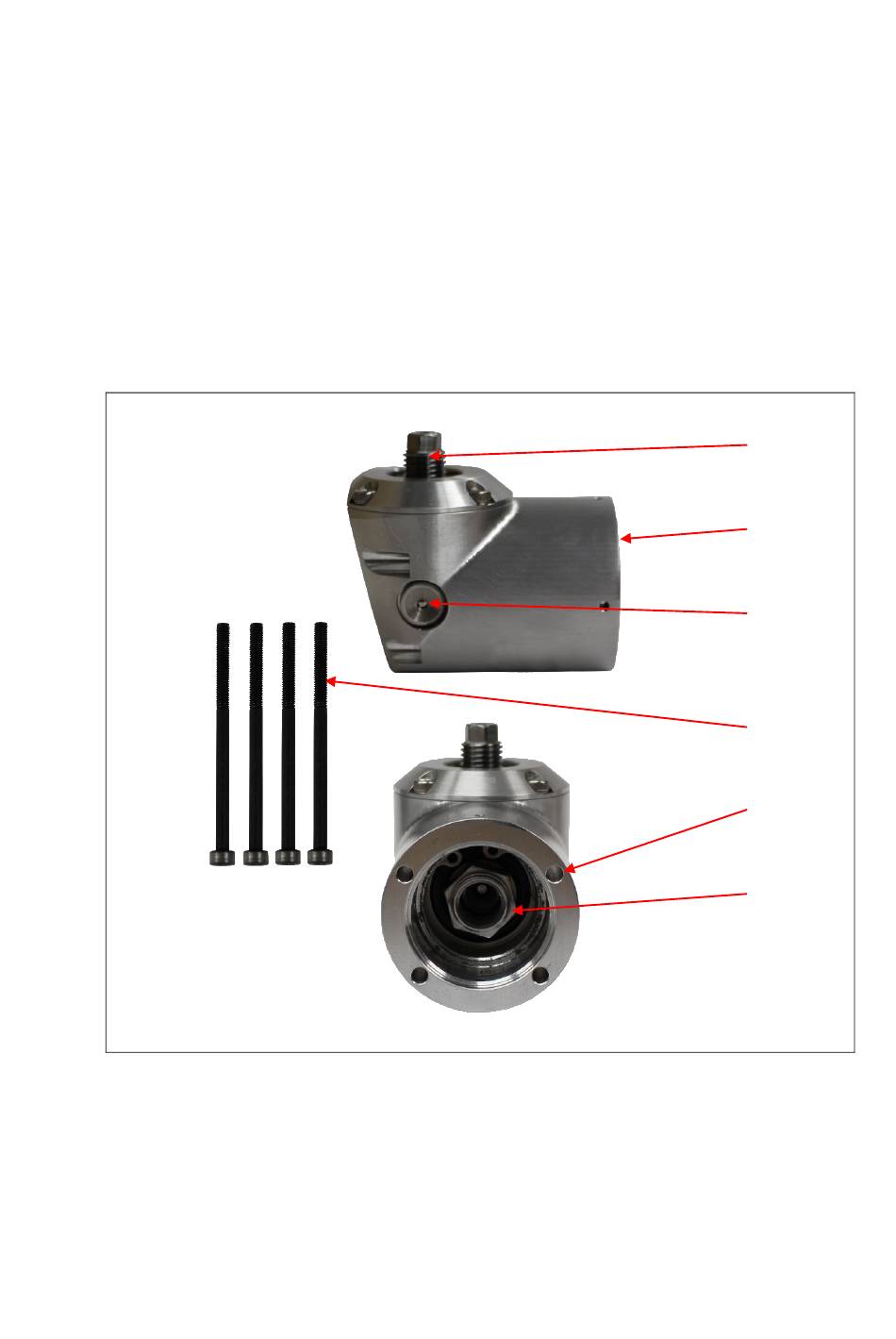

Abbildung 3 Übersicht Winkelgetriebe
1
Antriebswelle mit Gewinde MS (MICRO Spezial)
2
Winkelgetriebegehäuse
3
Schmiernippel Anschluss (nur für Servicetechniker)
4
4 Stück Zylinderschrauben M3x50
5
Bohrung für Zylinderschrauben
6
Luftmotoranschluss mit Gewinde MS (MICRO Spezial)
18
1
2
3
4
5
6
