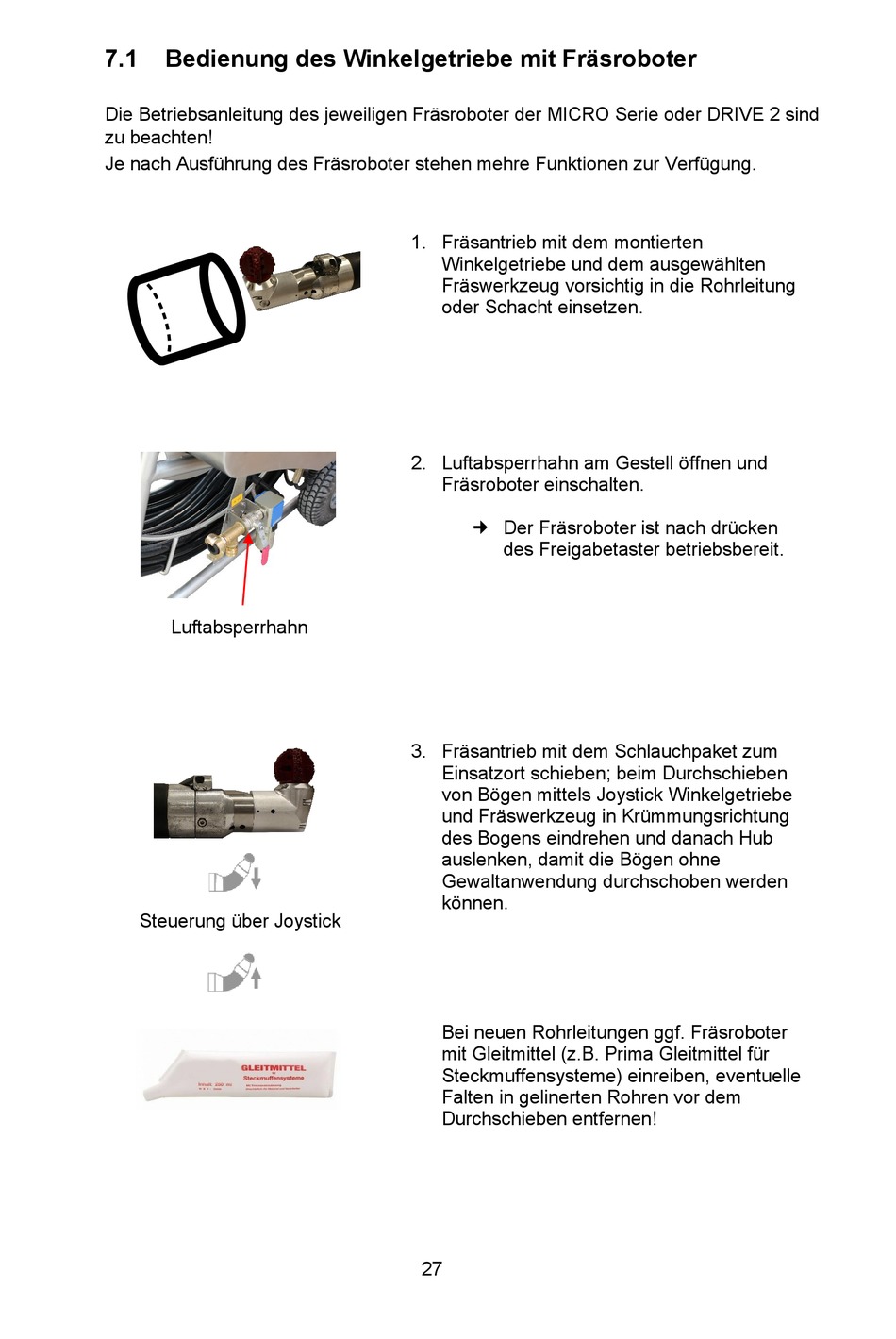

7.1
Bedienung des Winkelgetriebe mit Fräsroboter
Die Betriebsanleitung des jeweiligen Fräsroboter der MICRO Serie oder DRIVE 2 sind
zu beachten!
Je nach Ausführung des Fräsroboter stehen mehre Funktionen zur Verfügung.
Luftabsperrhahn
Steuerung über Joystick
1. Fräsantrieb mit dem montierten
Winkelgetriebe und dem ausgewählten
Fräswerkzeug vorsichtig in die Rohrleitung
oder Schacht einsetzen.
2. Luftabsperrhahn am Gestell öffnen und
Fräsroboter einschalten.
Der Fräsroboter ist nach drücken
des Freigabetaster betriebsbereit.
3. Fräsantrieb mit dem Schlauchpaket zum
Einsatzort schieben; beim Durchschieben
von Bögen mittels Joystick Winkelgetriebe
und Fräswerkzeug in Krümmungsrichtung
des Bogens eindrehen und danach Hub
auslenken, damit die Bögen ohne
Gewaltanwendung durchschoben werden
können.
Bei neuen Rohrleitungen ggf. Fräsroboter
mit Gleitmittel (z.B. Prima Gleitmittel für
Steckmuffensysteme) einreiben, eventuelle
Falten in gelinerten Rohren vor dem
Durchschieben entfernen!
27
