7.2
Fräswerkzeug mit Werkzeugverlängerung
Mit dem Winkelgetriebe können nur die Original - IMS - Fräswerkzeuge für die
MICRO Serie oder DRIVE 2 verwendet werden.
Dabei ist darauf zu achten das auf Grund der 90° versetzen Antriebswelle die Sicht in
der Rohrleitung eingeschränkt wird.
Die Original - IMS - Fräswerkzeuge entsprechen den Anforderungen bezüglich
Qualität, Standfestigkeit, Rundlauf und vor allem den konstruktiven Eigenschaften
WICHTIG
Beschädigte oder nicht auf das Produkt angepasste
Werkzeugverlängerungen, Benutzen von mehreren
Werkzeugverlängerungen, Drahtbürsten oder sonstige Werkzeuge können
schwere Schäden am Produkt verursachen. Es dürfen nur vom Hersteller
freigeben Fräswerkzeuge verwendet werden.

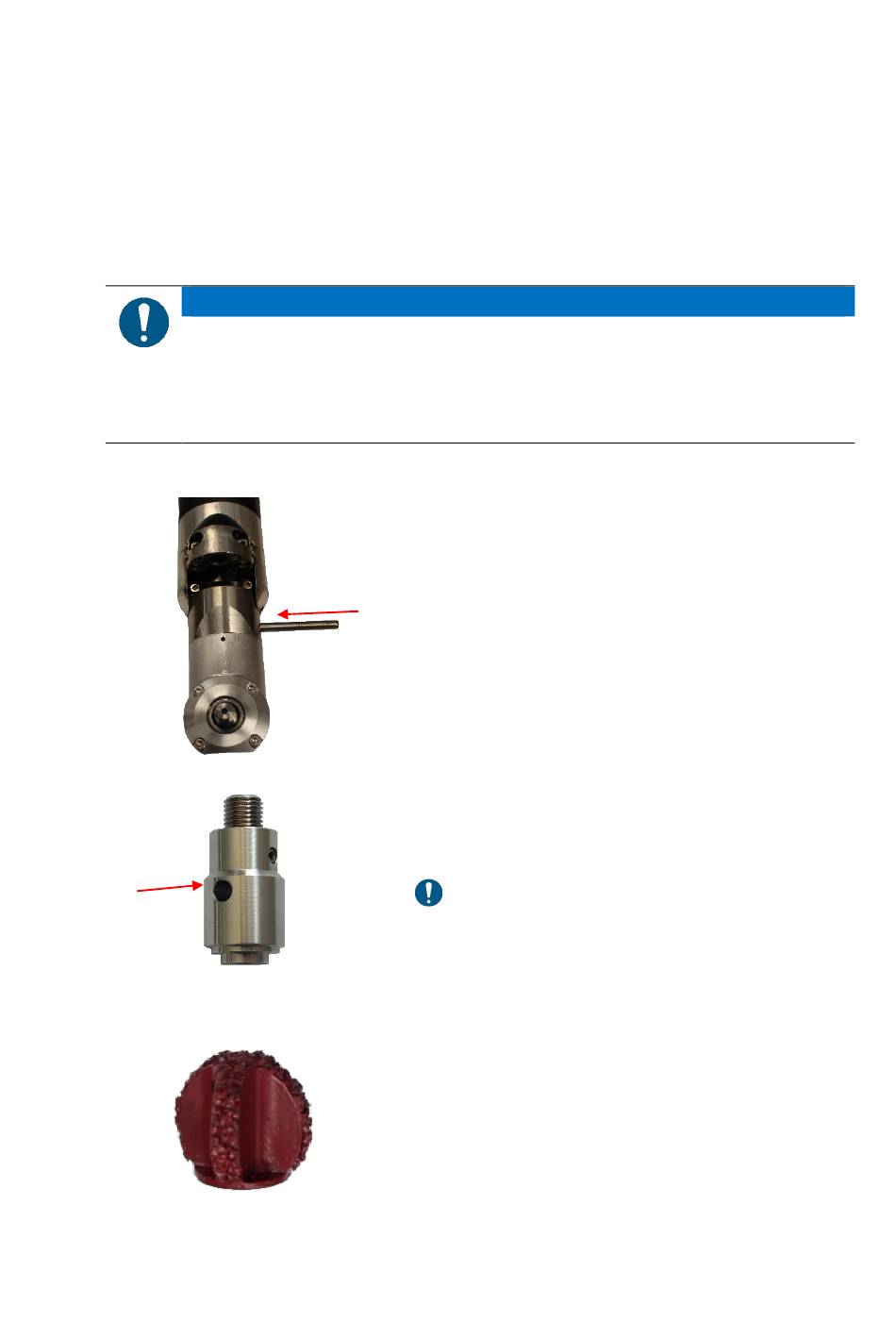

1. Ein Hartmetallstift in die Bohrung des
Rotors einstecken und die
Werkzeugverlängerung mit der Hand auf
die Antriebswelle aufschrauben.
Der Rotor muss etwas gedreht werden,
damit die Bohrung des Rotors mit der
Bohrung des Luftmotorgehäuse
übereinstimmt, um den Hartmetall Stift
einsetzen zu können.
Die Werkzeugverlängerung auf festen Sitz
überprüfen, dafür ein zweiten Hartmetallstift
in die Bohrung des Fräswerkzeug
einstecken.
Die Hartmetallstifte müssen richtig in den
Bohrungen platziert werden, damit wird ein
Abrutschen oder Beschädigen der
Luftmotor-Lamellen vermieden.
2. Das Fräswerkzeug mit der Hand auf die
Werkzeugverlängerung aufschrauben.
Danach auch das Fräswerkzeug auf festen
Sitz überprüfen, dafür den zweiten
Hartmetallstift erneut verwenden.
29
