Die waagerechte Verstellung funktioniert wie folgt:
• Rasthebel nach vorne drücken
• durch Heben oder Senken des Fußplattenträgerrohres die Beinstütze
in die gewünschte Position bringen
• Rasthebel loslassen; Beinstütze arretiert selbsttätig.
6.
Fußplattenwinkel
• Das Einstellen der Fußplatte ist gleich wie bei der mechanischen
Beinstütze (s. Kap. 3.5.1).
Höhe der Wadenpolster
• Die Höhe der Wadenpolster ist variabel
• Lösen Sie die Verschraubung seitlich an der Beinstütze
7.

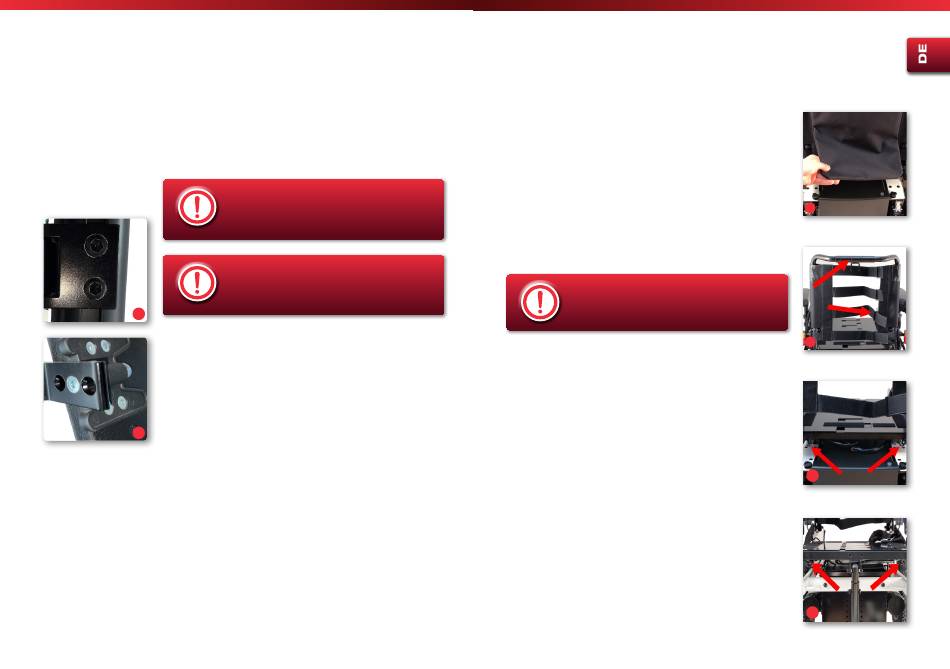

• Stellen Sie die gewünschte Höhe der Wadenpolster ein (Abb. 6)
• Ziehen Sie die Schrauben wieder fest.
Tiefe der Wadenpolster
• Die Tiefe der Wadenpolster ist variabel
• Lösen Sie die Verschraubung seitlich am Wadenpolster
• Stellen Sie die gewünschte Tiefe der Wadenpolster ein (Abb. 7)
• Ziehen Sie die Schrauben wieder fest.
16 16
Steigen Sie niemals auf die Fußplatte
und achten Sie beim Schwenken auf Ihre
Finger, es besteht Klemmgefahr.
Zum Umsitzen muss die Beinstütze
weggeschwenkt oder entfernt werden. Sitzen
Sie niemals auf die Beinstütze. Kippgefahr!
3.5.3. Elektrische Beinstützen
(optional)
Unterschenkellänge
• Die Unterschenkellänge kann in acht Schritten verstellt werden
• Lösen Sie hierzu die Inbusschraube und ziehen diese dann heraus
• Stellen Sie die gewünschte Höhe ein
• Ziehen Sie die Schraube wieder fest an.
Fußplattenwinkel
• Das Einstellen der Fußplatte ist gleich wie bei der mechanischen
Beinstütze (s. Kap. 3.5.1)
Achten Sie auf einen angemessenen Abstand
zwischen Fußstützen und Boden.
Höhe der Wadenpolster
• Das Einstellen des Wadenpolsters ist gleich wie bei der waagrecht-
verstellbaren Beinstütze (s. Kap. 3.5.2)

3.5.4. Sitz

Sitzbreite
Verstellung der Sitzbreite:
• Vergewissern Sie sich, dass der Rollstuhl ausgeschalten ist.
• Entfernen Sie Anbauteile wie Rückenpolster und Sitzpolster. Rü-
cken- und Sitzpolster sind mittels Klettverschluss gegen Verrutschen
gesichert.
• Lösen Sie die Klettverschlüsse der Rückenlehnenbespannung und
entfernen diese (Abb. 8/9).
• Entfernen Sie beide Befestigungsschrauben an der Hülse am Schie-
begriff (Abb. 9).
• Danach lösen Sie die Schrauben an der Unterseite der Sitzfläche
vorne und hinten (Abb. 10/11).
• Sie verstellen zunächst eine Sitzhälfte (links oder rechts) und erst im
Bischoff & Bischoff GmbH - 2022-05-18- Revision: 1
Ejoy RD
Elektrorollstuhl |
Elektrorollstuhl | Ejoy RD XL
8.
9.
10.
11.
