PYRO LIGHT / XL PYRO LIGHT / XL
| Leichtgewichtrollstuhl | Leichtgewichtrollstuhl

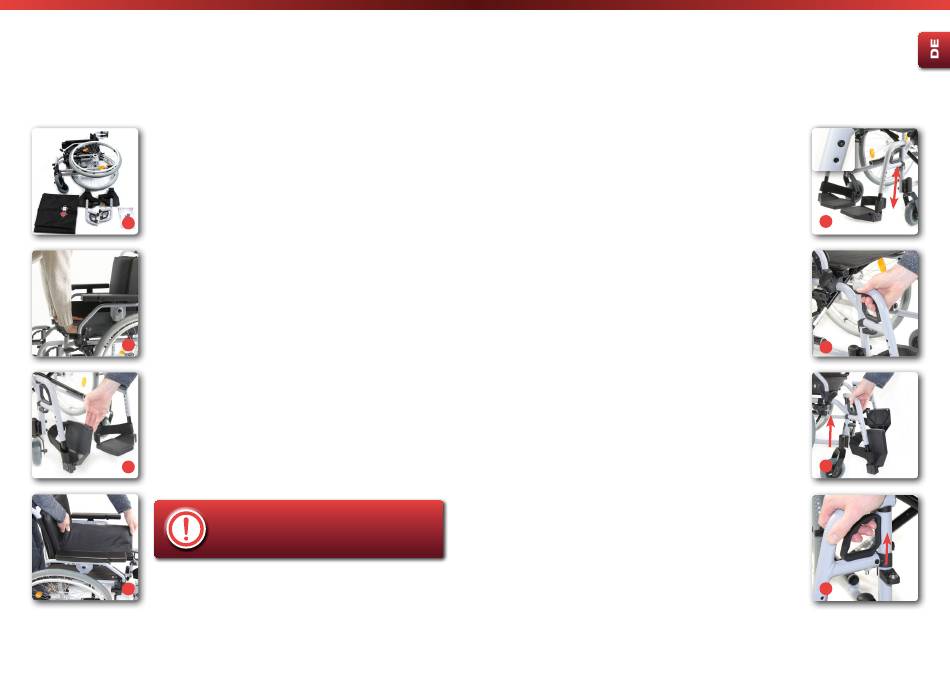

4. Zusammenbau/Anpassungen

4.1.

Aufstellen des Rollstuhls

Um Ihren Rollstuhl nach dem Auspacken zu entfalten, stellen Sie sich
vor den Rollstuhl.
• Ergreifen Sie mit einer Hand die Armlehne oder das Sitzrohr auf
einer Seite des Rollstuhls und kippen ihn zu sich heran (Abb. 2).
• Drücken Sie mit der anderen Hand die Kreuzstrebe auseinander bis
2
das Sitzrohr vollständig in der Kunststoffhalterung aufliegt
(Abb. 3).
• Das Sitzpolster muss vollständig ausgebreitet sein.
• Betätigen Sie die Feststellbremsen rechts und links an den
Antriebsrädern.
• Hängen Sie die Beinstützen ein. (s. Kap 4.4.)
• Nun können Sie sich hinsetzen.
3
4.2. Zusammenfalten des
Rollstuhls
Um Ihren Rollstuhl zusammenzufalten, schwenken Sie zuerst die
Fußplatten hoch (Abb. 4).
• Stellen Sie sich neben den Rollstuhl.
• Greifen Sie vorn und hinten das Sitzpolster und ziehen Sie es hoch
(Abb. 5). Um den Rollstuhl in einem Personenkraftfahrzeug zu
verstauen können Sie die Hinterräder leicht über die Steckachse
4
abnehmen.
5
16 16
KLEMMGEFAHR! Achten Sie darauf, dass Sie das
Sitzrohr nicht umfassen.
Leichtgewichtrollstuhl | Leichtgewichtrollstuhl |
4.3. Fußplatten
• Die Unterschenkellänge kann in fünf Stufen verstellt werden (Abb.
6).
• Lösen Sie hierzu beide Innensechskantschrauben, innen und außen.
• Stellen Sie die gewünschte Höhe ein.
• Ziehen Sie beide Schrauben wieder fest.
• Gehen Sie auf der anderen Seite genauso vor.
4.4. Beinstützen
• Um Ihnen das Ein-/Aussteigen so einfach wie möglich zumachen,
können Sie die Fußplatten nach oben klappen sowie die
Beinstützen nach außen wegschwenken oder auch komplett nach
oben herausnehmen.
• Um die Beinstütze nach außen wegzuschwenken, öffnen Sie die
Arretierung (Abb. 7).
• In der „Außenposition" kann die Beinstütze komplett abgenommen
werden (Abb. 8, Abb. 9).
• Um die Beinstütze zu montieren gehen Sie in umgekehrter
Reihenfolge vor.
• Schwenken Sie die Beinstütze wieder nach vorne bis sie deutlich
hörbar einrastet.
4.4.1. Waagrecht verstellbare
Beinstützen (optional)
Montage, Demontage und Abschwenken erfolgen wie bei den
Standardbeinstützen.
Zum Einstellen den Klemmhebel lockern, dann die Beinstütze auf die
gewünschte Länge einstellen und den Klemmhebel festziehen
Die waagerechte Verstellung funktioniert wie folgt:
• Rasthebel nach vorne drücken.
• durch Heben oder Senken des Fußplattenträgerrohres die Beinstütze
in die gewünschte Position bringen.
• Rasthebel loslassen; Beinstütze arretiert selbsttätig.
Bischoff & Bischoff GmbH | 2021-07-26 - Revision 1
PYRO LIGHT / XL PYRO LIGHT / XL
6
7
8
9
17 17
