Manuelle Betätigung des Ventils
12.2 Ventil mechanisch betätigen
Bei nicht anliegender Versorgungsspannung z. B. bei der
Montage oder bei Stromausfall kann die Ventilstellung mit der
mechanischen Handbetätigung geändert werden.
ACHTUNG!
Die mechanische Handbetätigung darf nur im stromlosen
Zustand verwendet werden, da sonst das Gerät beschädigt
werden kann.
HINWEIS!
Beschädigung von Gerät oder Membran durch mechanische
Handbetätigung.
▶ Mechanische Handbetätigung nur im stromlosen Zustand
verwenden.
▶ Ventil mit geringer Kraft vorsichtig schließen, damit die Mem-
bran nicht beschädigt wird.

12.2.1 Erforderliche Arbeitsschritte

1. V ersorgungsspannung abschalten. Warten bis LED-Leuchtring
erlischt.
2. A G2: Blinddeckel abnehmen.
AG3: Druckausgleichselement (SW17) abschrauben.
2a. Nur bei Geräten mit Feldbus-Gateway: Feldbus-
Gateway vom Antrieb demontieren (Beschreibung siehe
Bedienungsanleitung).
3. V entil mechanisch betätigen.
4. A G2: Blinddeckel schließen.
AG3: Druckausgleichselement (SW17) mit 1,25 Nm ver-
schrauben.
4a. Nur bei Geräten mit Feldbus-Gateway: Zuerst Feldbus-
Gateway auf den Antrieb montieren (Beschreibung siehe
Bedienungsanleitung), danach Blinddeckel schließen.
5. Versorgungsspannung anlegen.

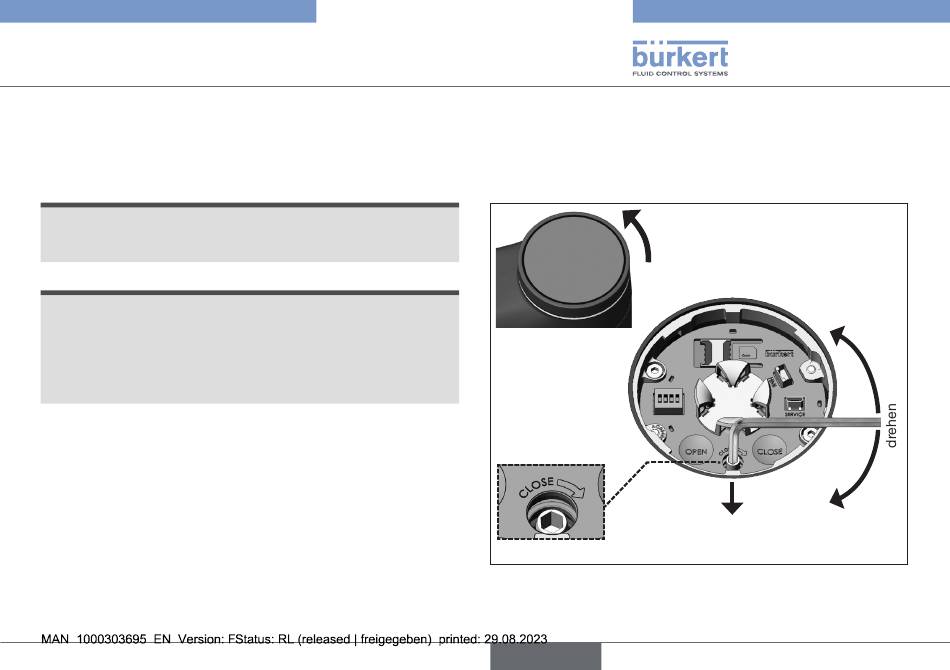

Blinddeckel entriegeln
Mechanische
Handbetätigung
drücken und drehen
Bild 35: Mechanische Handbetätigung AG2
deutsch
Ventil
öffnen
Ventil
schließen
