PCE-ND 10
6 PROGRAMMIERUNG DES MESSGERÄTES PCE-ND 10
6.1 Frontseite
Beschreibung der Frontseite:
1 – Abbruch (ESC)
2 – Nach links
3 – Wertsenkung
4 – Wertherhöhung
5 – Nach rechts
6 – Bestätigung (ENTER)
7 – Symbole digitaler Datenübertragung
8 – Symbole für Einschaltung/ Auftreten eines
Alarms
9 – Einheit bei Anzeige von THD und
Leistungswächter
10 – Einheit bei Anzeige vom THD-Wert
11 – Symbol der Anzeige vom Leistungsfaktor
und Leistungstangens
6

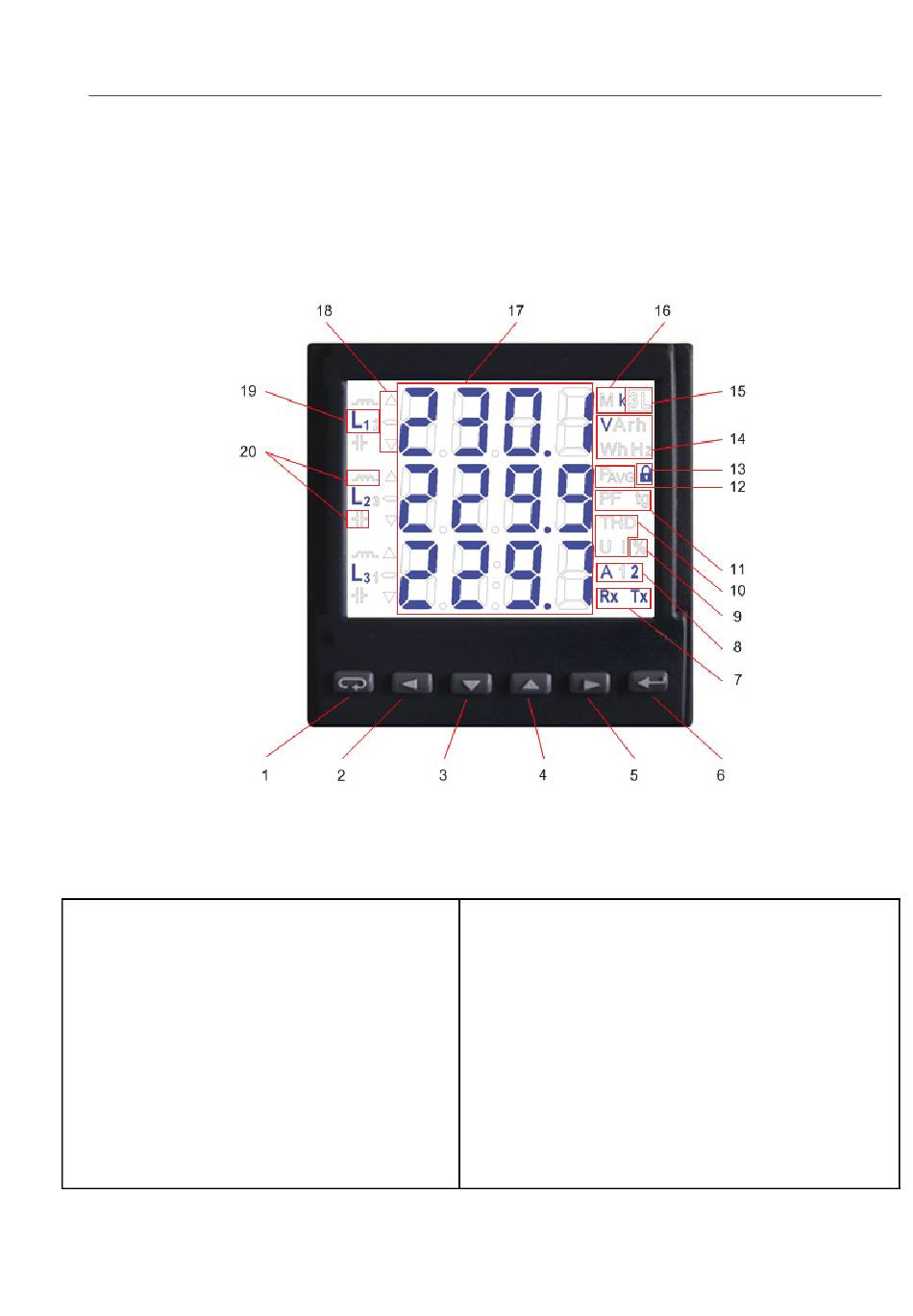

Abb. 5. Frontseite
12 – Symbol der Anzeige vom gemittelten Wert der
Wirkleistung
13 – Symbol der Menüsicherung
14 – Einheiten angezeigter Werte
15 – Anzeigesymbol von Dreiphasenwerten
16 – Multiplikatoren der Grundwerte
17 – Anzeigefeld von Grundwerten, Energie, THD,
Datum, Mittelwerten, Frequenz, Zeit,
Leistungswächter
18 – Symbole von Minimal- und Maximalwerten
19 – Symbole für Zugehörigkeit der Werte zu
einzelnen Phasen
20 – Symbole für Leistungs- und Energiecharakter
Bedienungsanleitung
