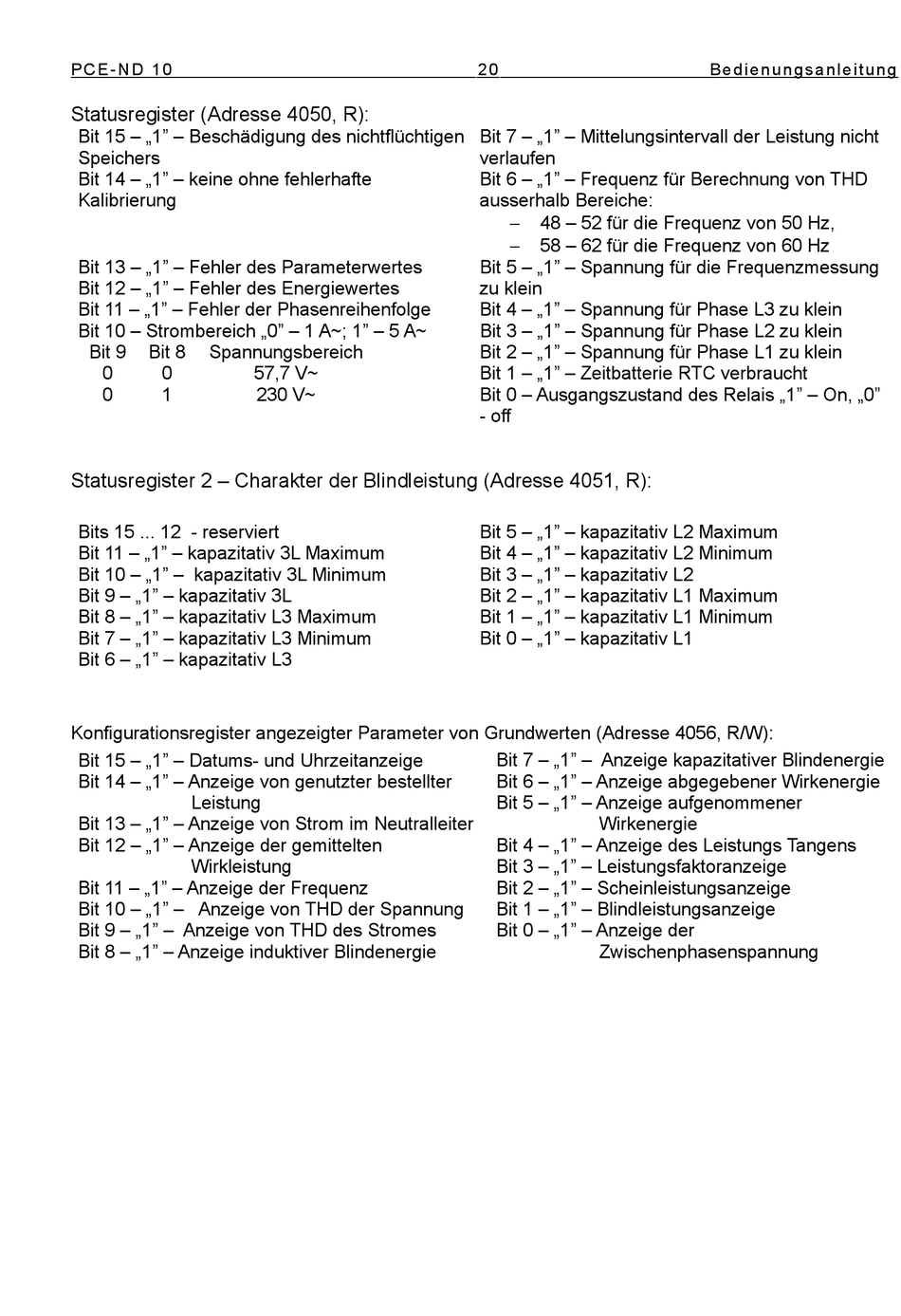

PCE-ND 10
Statusregister (Adresse 4050, R):
Bit 15 – „1" – Beschädigung des nichtflüchtigen
Speichers
Bit 14 – „1" – keine ohne fehlerhafte
Kalibrierung
Bit 13 – „1" – Fehler des Parameterwertes
Bit 12 – „1" – Fehler des Energiewertes
Bit 11 – „1" – Fehler der Phasenreihenfolge
Bit 10 – Strombereich „0" – 1 A~; 1" – 5 A~
Bit 9
Bit 8
Spannungsbereich
0
0
0
1
Statusregister 2 – Charakter der Blindleistung (Adresse 4051, R):
Bits 15 ... 12 - reserviert
Bit 11 – „1" – kapazitativ 3L Maximum
Bit 10 – „1" – kapazitativ 3L Minimum
Bit 9 – „1" – kapazitativ 3L
Bit 8 – „1" – kapazitativ L3 Maximum
Bit 7 – „1" – kapazitativ L3 Minimum
Bit 6 – „1" – kapazitativ L3
Konfigurationsregister angezeigter Parameter von Grundwerten (Adresse 4056, R/W):
Bit 15 – „1" – Datums- und Uhrzeitanzeige
Bit 14 – „1" – Anzeige von genutzter bestellter
Leistung
Bit 13 – „1" – Anzeige von Strom im Neutralleiter
Bit 12 – „1" – Anzeige der gemittelten
Wirkleistung
Bit 11 – „1" – Anzeige der Frequenz
Bit 10 – „1" – Anzeige von THD der Spannung
Bit 9 – „1" – Anzeige von THD des Stromes
Bit 8 – „1" – Anzeige induktiver Blindenergie
57,7 V~
230 V~
20
Bit 7 – „1" – Mittelungsintervall der Leistung nicht
verlaufen
Bit 6 – „1" – Frequenz für Berechnung von THD
ausserhalb Bereiche:
48 – 52 für die Frequenz von 50 Hz,
58 – 62 für die Frequenz von 60 Hz
Bit 5 – „1" – Spannung für die Frequenzmessung
zu klein
Bit 4 – „1" – Spannung für Phase L3 zu klein
Bit 3 – „1" – Spannung für Phase L2 zu klein
Bit 2 – „1" – Spannung für Phase L1 zu klein
Bit 1 – „1" – Zeitbatterie RTC verbraucht
Bit 0 – Ausgangszustand des Relais „1" – On, „0"
- off
Bit 5 – „1" – kapazitativ L2 Maximum
Bit 4 – „1" – kapazitativ L2 Minimum
Bit 3 – „1" – kapazitativ L2
Bit 2 – „1" – kapazitativ L1 Maximum
Bit 1 – „1" – kapazitativ L1 Minimum
Bit 0 – „1" – kapazitativ L1
Bit 7 – „1" – Anzeige kapazitativer Blindenergie
Bit 6 – „1" – Anzeige abgegebener Wirkenergie
Bit 5 – „1" – Anzeige aufgenommener
Wirkenergie
Bit 4 – „1" – Anzeige des Leistungs Tangens
Bit 3 – „1" – Leistungsfaktoranzeige
Bit 2 – „1" – Scheinleistungsanzeige
Bit 1 – „1" – Blindleistungsanzeige
Bit 0 – „1" – Anzeige der
Zwischenphasenspannung
