5.1.8
Netzanschluss
Gefahren durch unsachgemäßen Netzanschluss!
Unsachgemäßer Netzanschluss kann zu Personen- bzw. Sachschäden führen!
• Der Anschluss (Netzstecker oder Kabel), die Reparatur oder Spannungsanpassung des
Gerätes muss durch einen Elektrofachmann nach den jeweiligen Landesgesetzen bzw.
Landesvorschriften zu erfolgen!
• Die auf dem Leistungsschild angegebene Netzspannung muss mit der Versorgungsspan-
nung übereinstimmen.
• Gerät ausschließlich an einer Steckdose mit vorschriftsmäßig angeschlossenem Schutzlei-
ter betreiben.
• Netzstecker, -steckdose und -zuleitung müssen in regelmäßigen Abständen durch einen
Elektrofachmann geprüft werden!
• Bei Generatorbetrieb ist der Generator entsprechend seiner Betriebsanleitung zu erden.
Das erzeugte Netz muss für den Betrieb von Geräten nach Schutzklasse I geeignet sein.
5.1.8.1

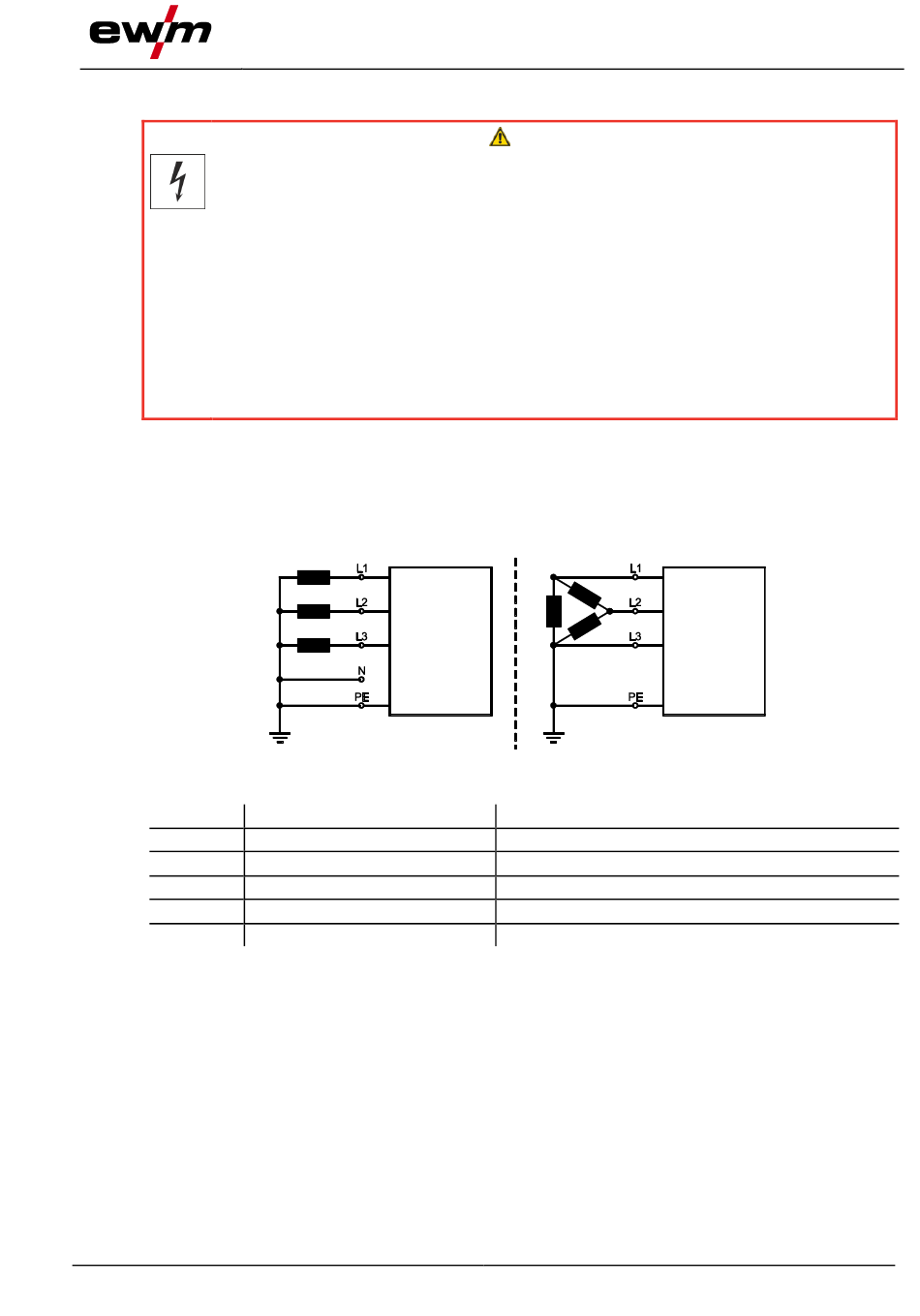

Netzform
Das Gerät darf entweder an einem
• Dreiphasen-4-Leiter-System mit geerdetem Neutralleiter oder
• Dreiphasen-3-Leiter-System mit Erdung an einer beliebigen Stelle,
z.B. an einem Außenleiter angeschlossen und betrieben werden.
Legende
Pos.
L1
L2
L3
N
PE
• Netzstecker des abgeschalteten Gerätes in entsprechende Steckdose einstecken.
5.2
Prozessdatenanzeige
Die Prozessdatenanzeige zeigt den eingestellten Entmagnetisierungsstrom an.
Des Weiteren können Fehlermeldungen zur Identifizierung von Gerätestörungen angezeigt wer-
den > siehe Kapitel 7.2.
099-002065-EW500
21.9.2022
Bezeichnung
Außenleiter 1
Außenleiter 2
Außenleiter 3
Neutralleiter
Schutzleiter
GEFAHR
Abbildung 5-6
Kennfarbe
braun
schwarz
grau
blau
grün-gelb
Aufbau und Funktion
Prozessdatenanzeige
23
