4.4

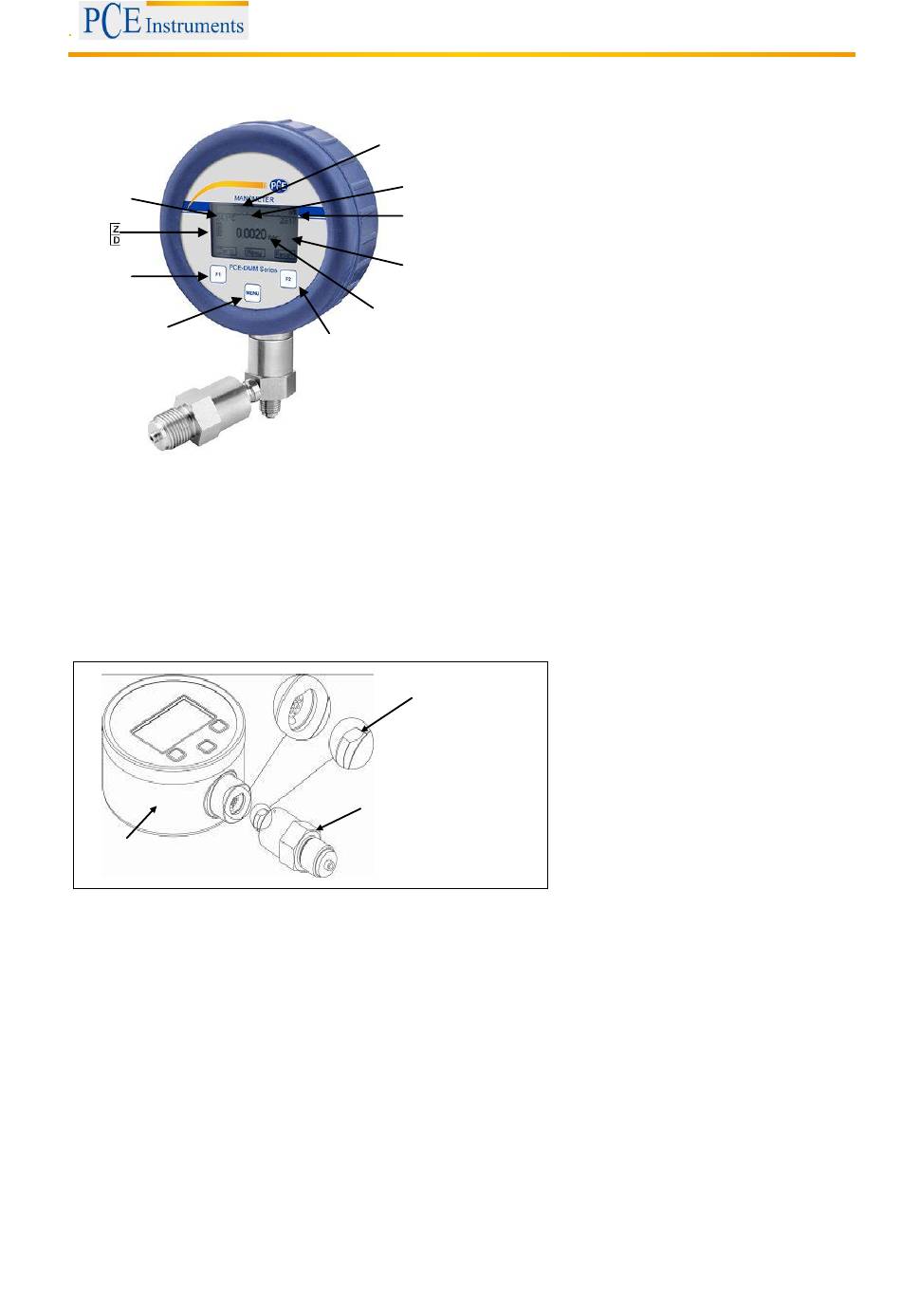

Bedien- und Anzeigeelemente
Temperatur
Linke-Taste
Menü-Taste
Die Anzeige des Messwertes sowie das Konfigurieren der einzelnen Parameter erfolgt menügesteuert
über ein graphikfähiges LC-Display. Die einzelnen Funktionen lassen sich anhand von drei frontseitig
angeordneten Drucktasten einstellen.
Das Menüsystem ist in sich geschlossen, dadurch kann man sowohl vorwärts als auch rückwärts durch
die einzelnen Einstellungsmenüs "blättern", um zu dem gewünschten Einstellungspunkt zu gelangen.
4.5
Verbindung Anzeige mit Druckmessumformer-Modul
Anzeige
Verbinden Sie Anzeige mit Druckmessumformer-Modul wie folgt:
- führen Sie vorsichtig die Anzeige mit dem Druckmessumformer Modul zusammen.
- drücken Sie die Anzeige handfest auf das Druckmessumformer -Modul bis diese einrastet.
BETRIEBSANLEITUNG
Bargraph
Timer / Batterie
Uhrzeit
Display
Druckbereich
Rechte Taste
Verdrehsicherung
Druckmess-
umformer-Modul
11
