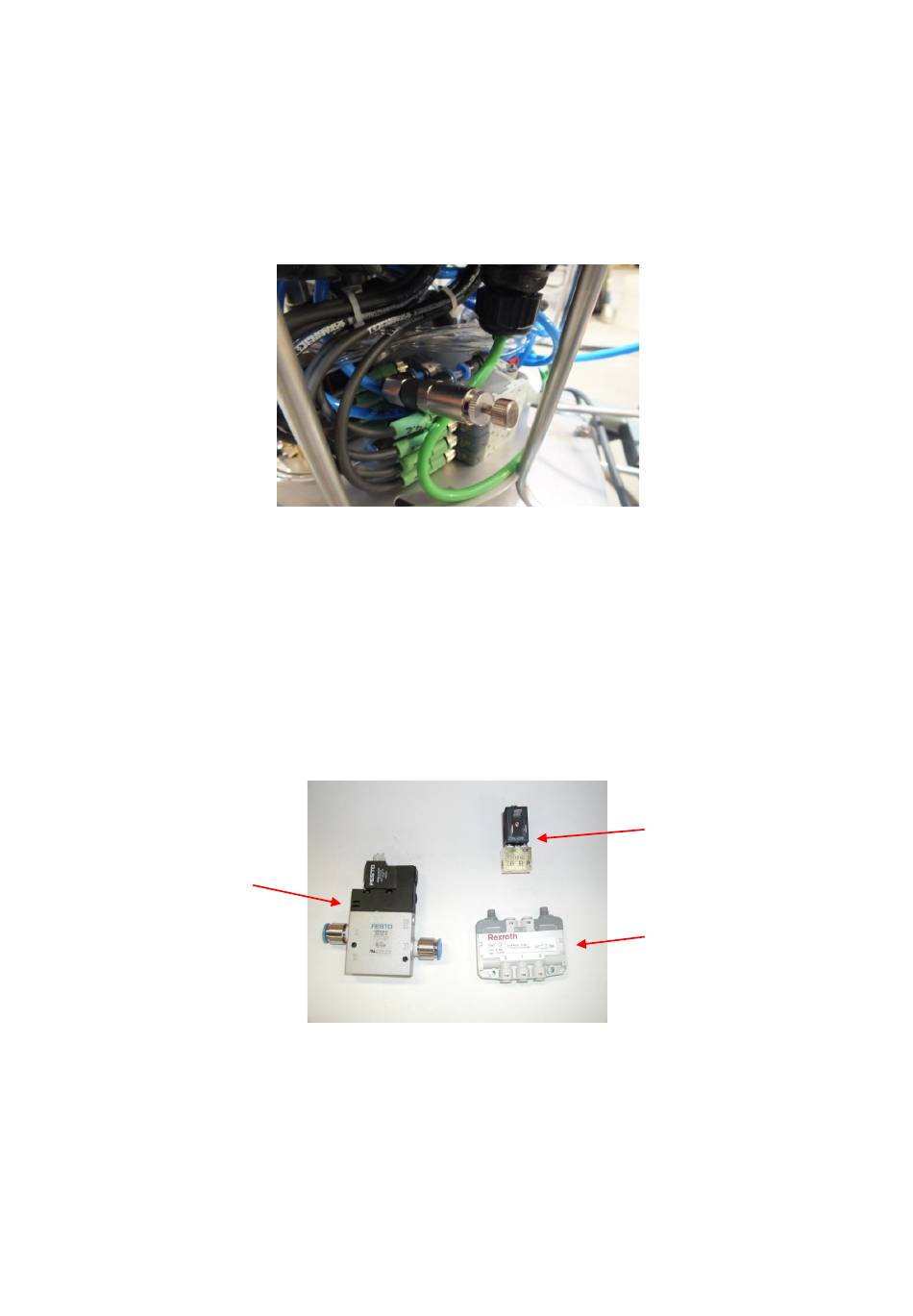

5.3.2.3 Druckminderer DM 4 (Axialvorschub) wechseln
Schlauchpaket abtrommeln. Schläuche von Druckminderer DM 4 abziehen. Druckminderer
tauschen und Schläuche wieder anstecken. Kontrolle des Druckes (3,5-3,8 bar) des
Axialvorschubes mittels Manometeranzeige; dazu Axialvorschub am Bedienpult betätigen
(Zusammenziehen) und Druck ggf. korrigieren (Sicherungsrändelmutter am Druckminderer 4
lösen, Einstellschraube ein wenig in Uhrzeigerrichtung zum Erhöhen des Druckes bzw.
entgegengesetzt zum Reduzieren des Druckes drehen, Sicherungsrändelmutter wieder
festdrehen). Danach Vorgang ggf. mehrmals wiederholen. Druckminderer versiegeln mit
Siegellack.
5.4 Wegeventile
Die Wegeventile (WV 1- 4, WV 5, WV 6) sind Ersatzteile und können bei IMS bestellt
werden.
5.4.1 Übersicht Ersatzteile Wegeventil
2
1
010 01 051
2
030 04 747
3
016 12 010
Wegeventil (WV 5, Wasser)
Wegeventil (WV 6, Fräsluft)
Wegeventil (WV 1-4, Verspannblasen, Hub, Axialvorschub)
59
1
3
