Druckausgang
Druckeingang
5.3.2 Druckminderer wechseln
Die Druckminderer DM1 (Hubantrieb), DM2, (Verspannblase) sowie DM4 (Axialvorschub)
sind Ersatzteile und können bei IMS bestellt werden. Die Druckminderer werden mit
Blindstopfen geliefert. Diese sind eingedichtet. Der Druckminderer ist voreingestellt. Der
Druck ist aber nach wechseln des Druckminderers noch einmal zu kontrollieren. Siehe dazu
Punkt 4.4.1 Druckminderer für Axialvorschub prüfen, 4.4.2 Druck für Hubantrieb prüfen und
4.4.3 Druckminderer für Verspannblasen prüfen.

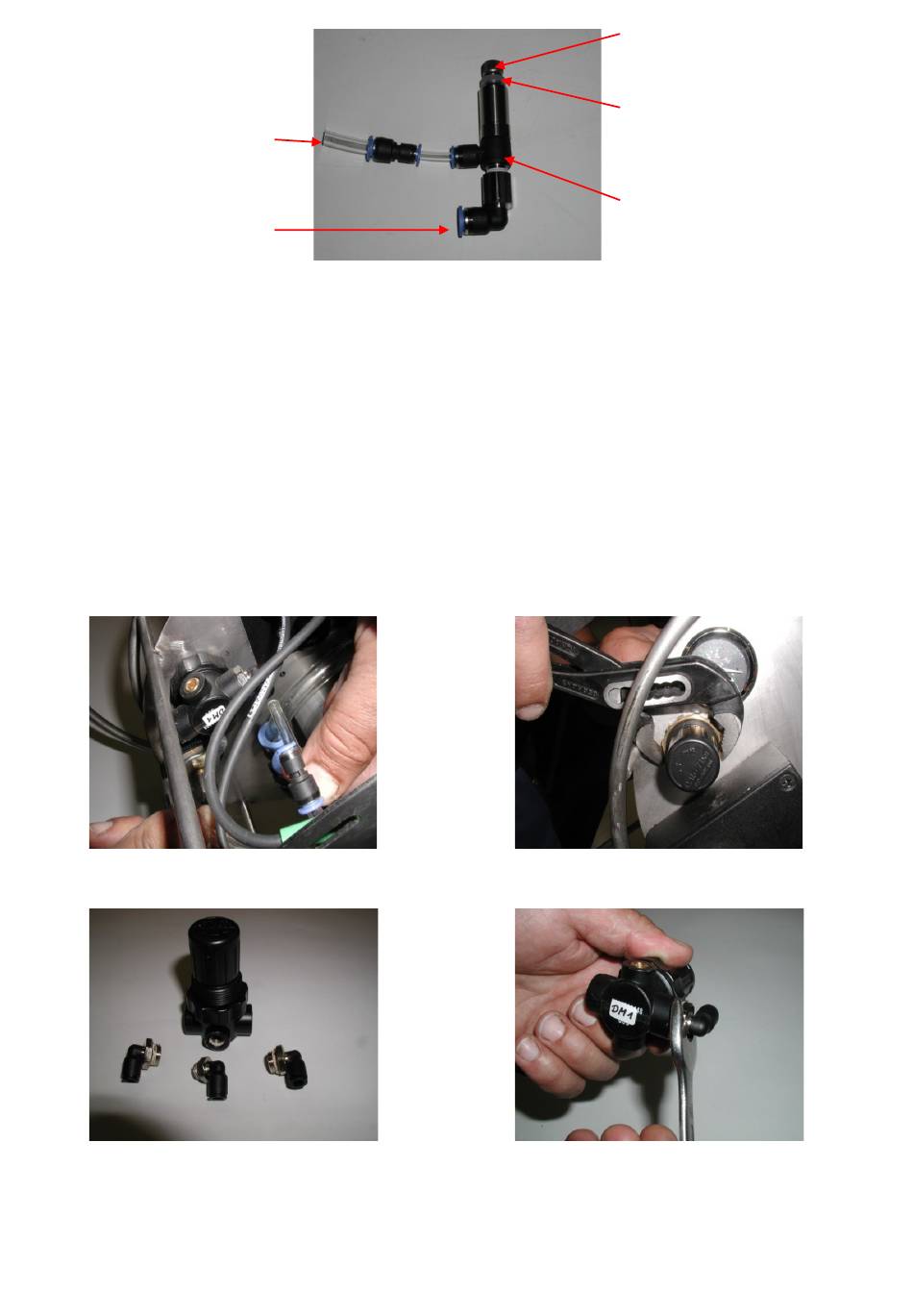

5.3.2.1 Druckminderer DM 1 (Hubantrieb) wechseln
Schlauchpaket abtrommeln. Schläuche abziehen. Dazu am Luftanschlussring drücken und
gleichzeitig am Schlauch ziehen. Mittels Zange Schalttafelmutter lockern und abschrauben.
Winkeleinschraubanschlüsse abschrauben, Druckminderer tauschen und mit DM 1
beschriften. Alle 3 Winkelverschraubungen mit O- Ring einschrauben.
Druckminderer in Trommel einsetzen und Schalttafelmutter einschrauben. 6mm- Schläuche
aufstecken. Achtung: Flussrichtung beachten ( Pfeil auf Druckminderer). Druck überprüfen und
ggf. nachstellen. Siehe 4.4.2 Druck für Hubantrieb prüfen.
57
Einstellschraube
Sicherungsrändel-
mutter
Druckminderer 4
(Axialvorschub)
