Einsetzen Eines Erweiterungskartenträgers - Dell Precision R5400 Handbuch

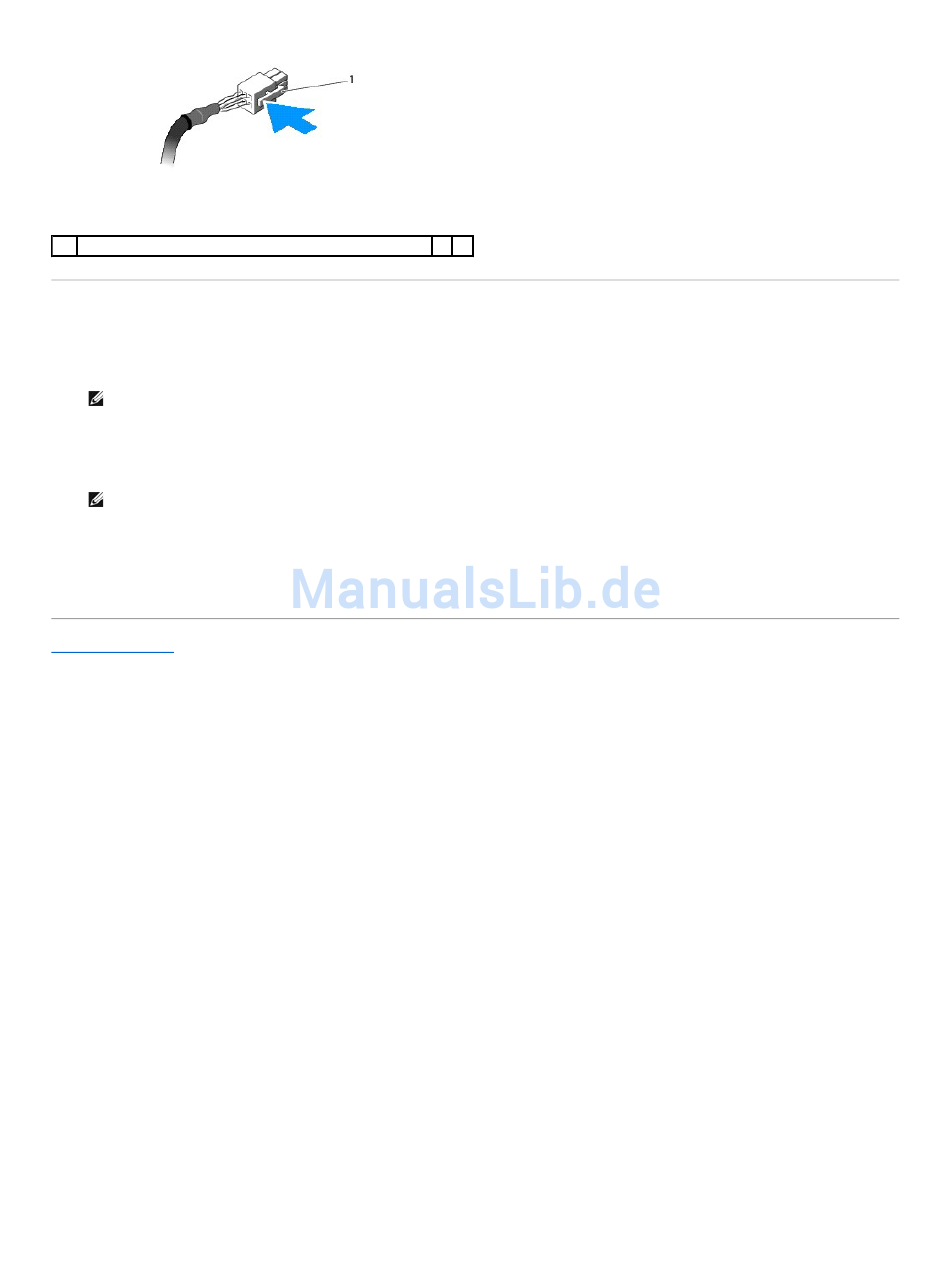

1 Freigabelasche des Kabelanschlusses
Einsetzen eines Erweiterungskartenträgers
1. Bringen Sie die erforderlichen Kabel an allen im Erweiterungskartenträger installierten Erweiterungskarten wieder an.
ANMERKUNG: Der äußere Erweiterungskartenträger verfügt an einem Ende über zwei Öffnungen, durch die Sie bei Bedarf die Netzkabel P5 bzw.
P6 für alle installierten Erweiterungskarten führen können.
2. Richten Sie die Führungsschienen an beiden Enden des Erweiterungskartenträgers an den Führungsstützen der Systemplatine aus und senken Sie den
Träger ab.
ANMERKUNG: Der mittlere Erweiterungskartenträger verfügt auf der Systemplatine über drei Führungen für drei Stützen, während der äußere
Kartenträger auf der Systemplatine nur mit zwei Führungen für zwei Stützen ausgestattet ist.
3. Drücken Sie den Träger nach unten, um die Steckkarte in den Steckkartenanschluss auf der Systemplatine einzusetzen.
4. Drücken Sie die blauen Entriegelungsriegel nach unten in den Träger.
