Erweiterungskartenträger
Dell Precision™ R5400 Service-Handbuch
Entfernen eines Erweiterungskartenträgers
Einsetzen eines Erweiterungskartenträgers
VORSICHT: Nur ausgebildete Servicetechniker sind zum Entfernen der Computerabdeckung und zum Zugriff auf die Komponenten im
Computerinneren befugt. Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers
enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der
dazugehörigen Homepage unter www.dell.com/regulatory_compliance.
Ihr Computer verfügt über zwei Erweiterungskartenträger: einen äußeren" und einen mittleren". Beide Kartenträger werden mit dem gleichen Verfahren
entfernt.
Entfernen eines Erweiterungskartenträgers
ANMERKUNG: Nehmen Sie zunächst alle Erweiterungskarten aus dem Erweiterungskartenträger, bevor Sie den Träger aus dem Computer entfernen.
1. Folgen Sie den Anweisungen in
2. Ziehen Sie die beiden blauen Entriegelungsriegel am Erweiterungskartenträger nach oben.

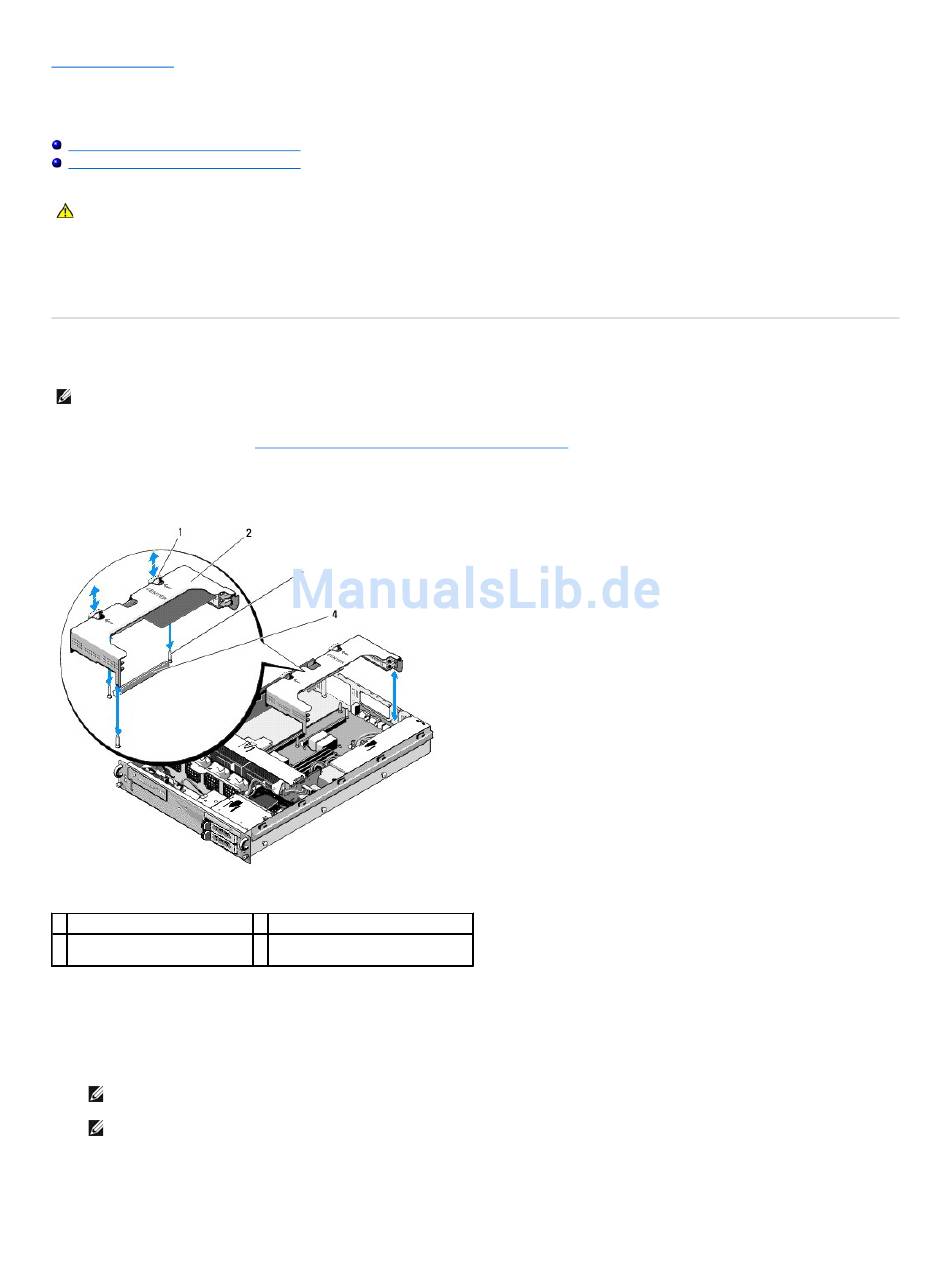

1 Entriegelungsriegel (2)
3 Führungsstützen auf der
Systemplatine (3)
3. Heben Sie den Kartenträger nach oben. Heben Sie ihn jedoch erst dann vollständig aus dem Gehäuse heraus, nachdem Sie alle an die
Erweiterungskarten angeschlossenen Kabel abgezogen haben.
4. Ziehen Sie die Kabel von allen im Kartenträger installierten Erweiterungskarten ab und heben Sie den Kartenträger vollständig aus dem Gehäuse
heraus.
ANMERKUNG: Wenn es sich um den äußeren Kartenträger handelt, führen Sie beim Herausheben des Trägers aus dem Gehäuse die
Netzanschlüsse P5 und/oder P6 durch die Öffnungen an einem Ende des Trägers.
ANMERKUNG: Drücken Sie zum Trennen der Netzkabel auf die Freigabelasche des Kabelanschlusses. Ziehen Sie nicht an den Kabeln selbst.
Vor der Arbeit an Komponenten im Inneren des
2 Erweiterungskartenträger
4 Steckkartenanschluss auf der
Systemplatine
Computers.
