Leistungsverteilungseinheit
Dell Precision™ R5400 Service-Handbuch
Entfernen der Leistungsverteilungseinheit
Einsetzen der Leistungsverteilungseinheit
VORSICHT: Nur ausgebildete Servicetechniker sind zum Entfernen der Computerabdeckung und zum Zugriff auf die Komponenten im
Computerinneren befugt. Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers
enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien entnehmen Sie der
Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.
Entfernen der Leistungsverteilungseinheit
1. Folgen Sie den Anweisungen in
HINWEIS: Ziehen Sie beim Trennen des Anschlusses von der Rückseite des optischen Laufwerks nur am Anschluss und nicht am Stromkabel selbst.
2. Ziehen Sie den Netzkabelanschluss mit der Bezeichnung P9" von der Rückseite des optischen Laufwerks ab.
3. Ziehen Sie das bzw. die Netzkabel des Festplattenlaufwerks an den Anschlüssen mit der Bezeichnung P8" (oberes Festplattenlaufwerk) und
P7" (unteres Festplattenlaufwerk, falls installiert) ab.
ANMERKUNG: Ziehen Sie die Netzkabel nicht von der Rückseite der Festplatten ab, da dies zum Entfernen der Leistungsverteilungseinheit nicht
erforderlich ist.

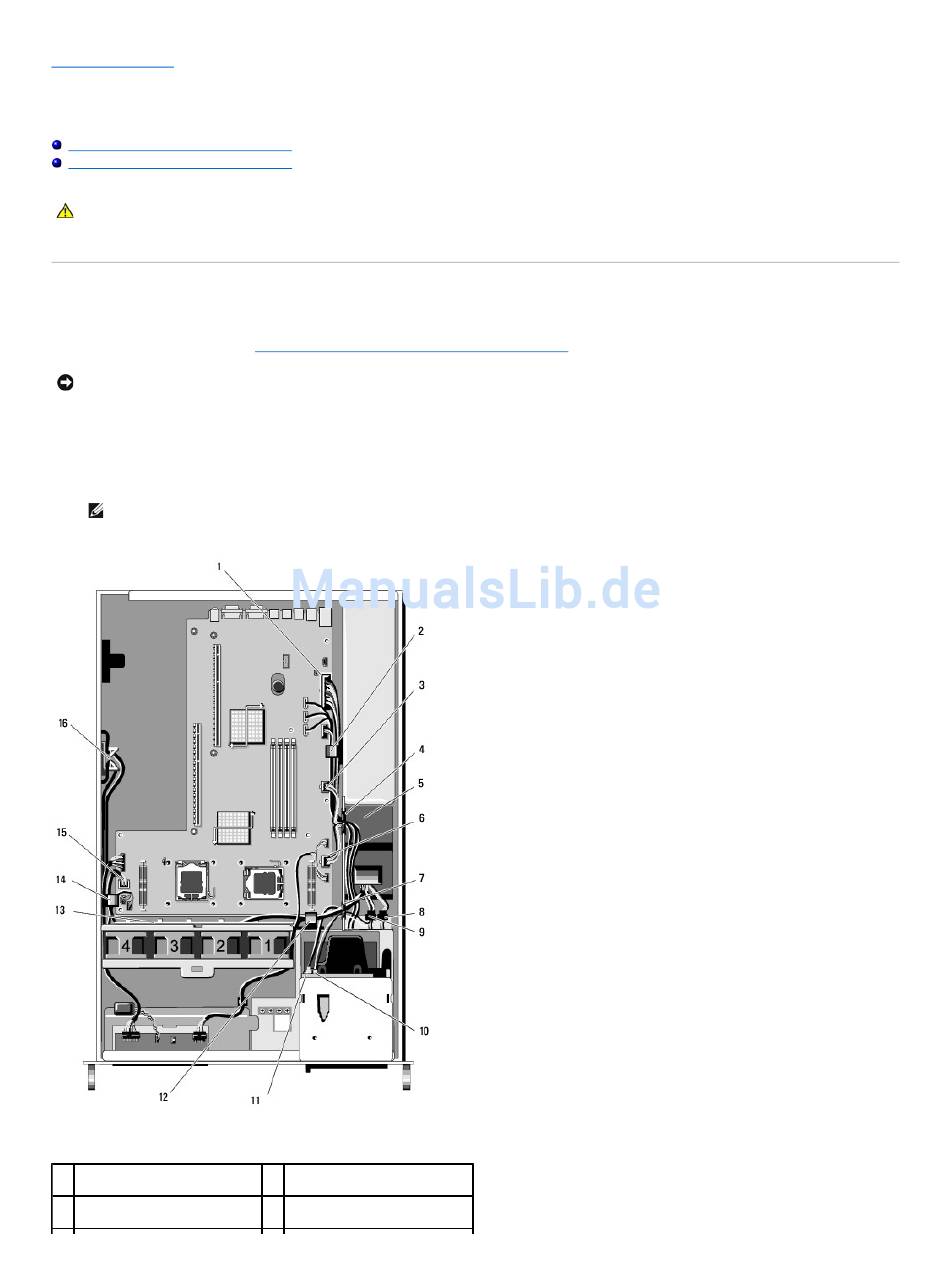

1 Netzkabelanschluss P1
3 Netzkabelanschluss P2
Vor der Arbeit an Komponenten im Inneren des
2 Kabelführungsklemme (Netzkabel
P1)
4 Kabelführungsportal (Netzkabel
P1, P2 und P3)
Computers.
