Lautsprecher
Dell Precision™ R5400 Service-Handbuch
Entfernen der Lautsprecher
Einsetzen des Lautsprechers
VORSICHT: Nur ausgebildete Servicetechniker sind zum Entfernen der Computerabdeckung und zum Zugriff auf die Komponenten im
Computerinneren befugt. Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers
enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien entnehmen Sie der
Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.
Entfernen der Lautsprecher
1. Folgen Sie den Anweisungen in
2. Trennen Sie das Lautsprecherkabel von der Bedienfeldplatine.
HINWEIS: Ziehen Sie an dem Anschluss, um die Kabelverbindung zu trennen. Ziehen Sie nicht am Kabel, um den Stecker zu lösen. Andernfalls kann das
Kabel beschädigt werden.

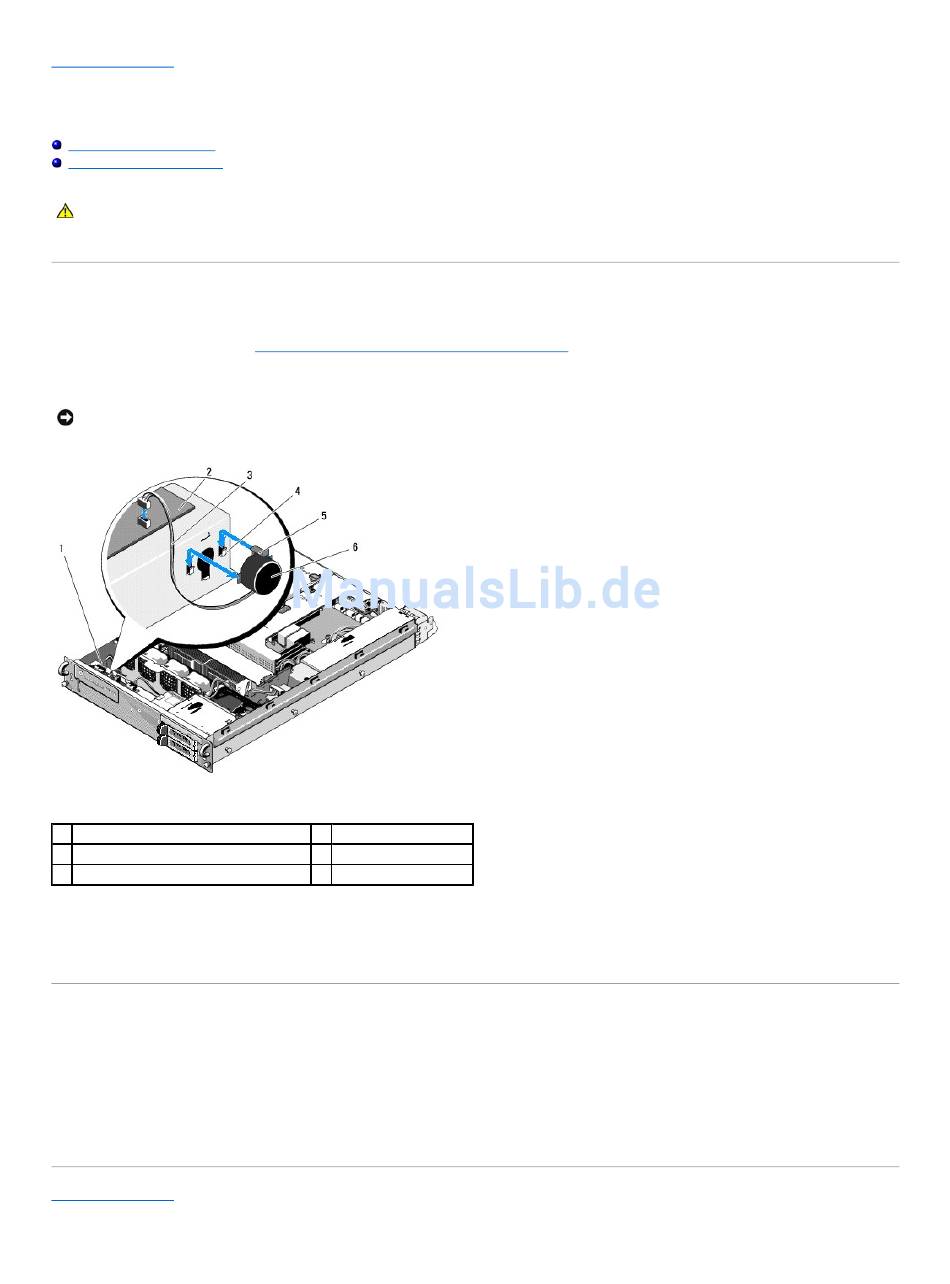

1 Kabel des Bedienfeldes
3 Lautsprecherkabel
5 Freigabelasche für Lautsprecher
3. Um Zugang zum Lautsprecher zu erhalten, trennen Sie das Bedienfeldkabel von der Bedienfeldplatine.
4. Drücken Sie nach hinten auf die Freigabelasche des Lautsprechers, sodass Sie diesen nach oben aus dem Gehäuse herausschieben können.
Einsetzen des Lautsprechers
1. Schieben Sie den Lautsprecher in die Halteklammern, bis die Freigabelasche einrastet.
2. Schließen Sie das Lautsprecherkabel an die Bedienfeldplatine an.
3. Verbinden Sie das Bedienfeldkabel mit der Bedienfeldplatine.
Zurück zur Inhaltsseite
Vor der Arbeit an Komponenten im Inneren des
2 Bedienfeldplatine
4 Halteklammern (2)
6 Lautsprecher
Computers.
