Steckkarte für Erweiterungskarten
Dell Precision™ R5400 Service-Handbuch
Entfernen der mittleren Steckkarte
Einsetzen der mittleren Steckkarte
VORSICHT: Nur ausgebildete Servicetechniker sind zum Entfernen der Computerabdeckung und zum Zugriff auf die Komponenten im
Computerinneren befugt. Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers
enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien entnehmen Sie der
Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.
ANMERKUNG: Die Steckkarte kann nicht im äußeren, sondern nur im mittleren Erweiterungskartenträger ausgetauscht werden.
Entfernen der mittleren Steckkarte
1. Folgen Sie den Anweisungen in
2. Nehmen Sie den mittleren Erweiterungskartenträger aus dem Computer heraus (siehe Entfernen eines Erweiterungskartenträgers).
3. Entfernen Sie alle Erweiterungskarten aus der Steckkarte für Erweiterungskarten (siehe Entfernen einer
4. Heben Sie den blauen federbelasteten Freigabehebel an, und schieben Sie gleichzeitig die Steckkarte horizontal von dem Ende des
Erweiterungskartenträgers mit den Riegeln weg, bis die Steckkarte aus den fünf Führungshaken gelöst ist.

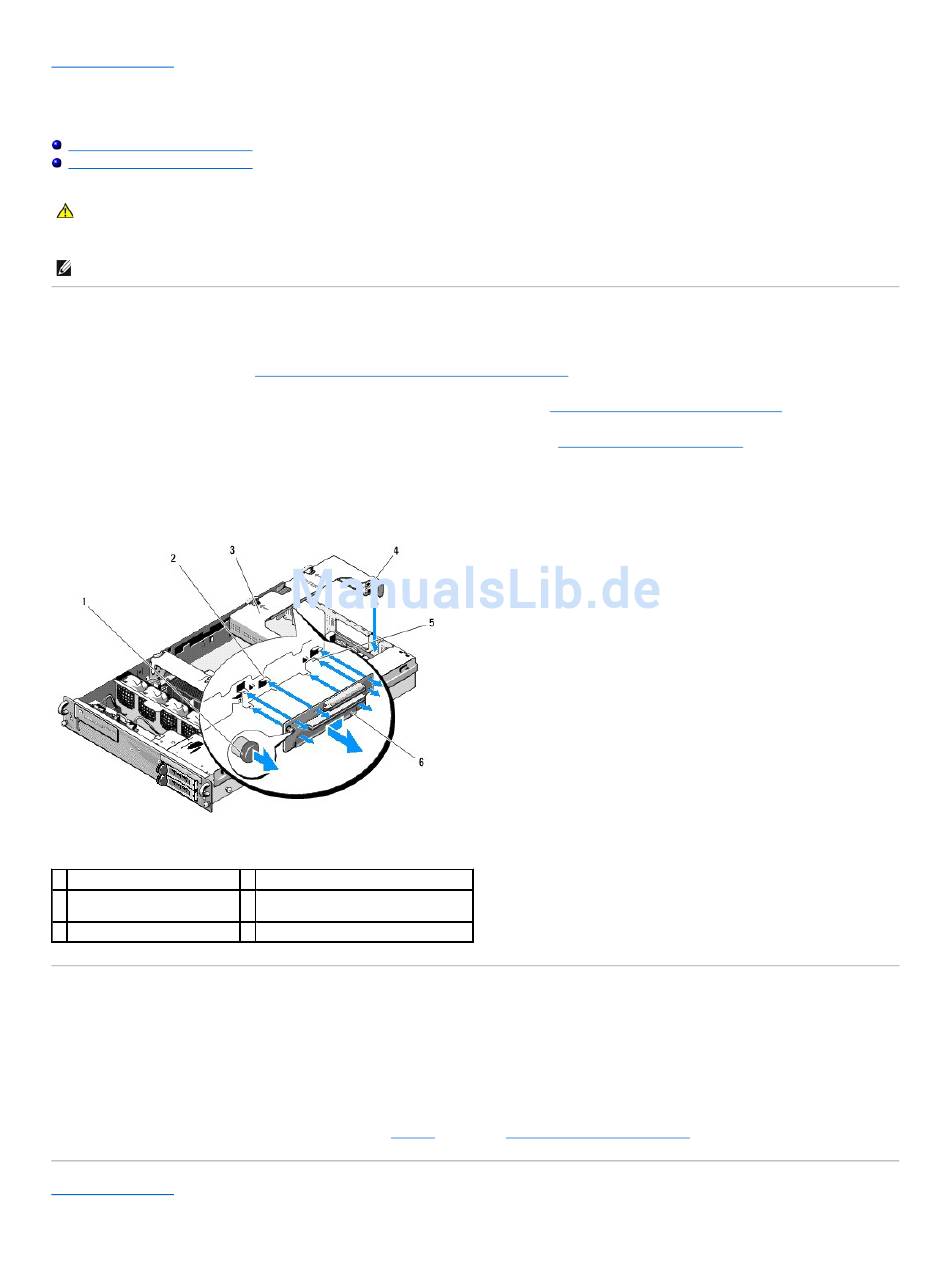

1 Federbelasteter Freigabehebel 2 Führungshaken (5)
3 Mittlerer
Erweiterungskartenträger
5 Führungsstift
Einsetzen der mittleren Steckkarte
1. Halten Sie die Steckkarte am Freigabehebel und platzieren Sie die Karte so, dass der Führungsstift in der vorgesehenen Öffnung auf der Karte sitzt.
2. Schieben Sie die Karte mit angehobenem Freigabehebel in Richtung Erweiterungskartenriegel, bis die Führungshaken und der Freigabehebel fest
einrasten.
3. Bringen Sie alle Erweiterungskarten wieder an, die Sie in
Zurück zur Inhaltsseite
Vor der Arbeit an Komponenten im Inneren des
4 Ende des Erweiterungskartenträgers
mit Riegeln
6 Steckkarte
Schritt 3
Computers.
im Abschnitt

Entfernen der mittleren Steckkarte

Erweiterungskarte).
entfernt haben.
