Dell Precision R5400 Handbuch Seite 33

2. Schließen Sie das bzw. die Festplattennetzkabel wieder an den Netzkabelanschluss P8 (Festplatte im oberen Schacht) und den Anschluss P7 (Festplatte
im unteren Schacht, falls installiert) an.
3. Schließen Sie den Netzkabelanschluss P9 für das optische Laufwerk wieder an der Rückseite des optischen Laufwerks an.
4. Stecken Sie die Anschlüsse P7 und P8 und die dazugehörigen Kabel in die Lücke zwischen Leistungsverteilungseinheit und Rückseite der Festplatten.
5. Verlegen Sie die Netzkabel für die Anschlüsse P1, P2 und P3 wieder im Kabelführungsportal neben der Leistungsverteilungseinheit.
6. Führen Sie das Netzkabel für Anschluss P1 in die Kabelführungsklemme neben dem Netzteilschacht.
7. Verlegen Sie die Netzkabel für die Anschlüsse P4, P5 und P6 wie folgt:
im verbleibenden Kabelführungsportal
l
in der Kabelführungsröhre neben den vier Lüftern, auf der Gehäuseunterseite
l
in den Kabelführungsklemmen am Gehäuse an beiden Enden der Kabelführungsröhre.
l
8. Setzen Sie das Kühlgehäuse wieder ein (siehe Einsetzen des Kühlgehäuses).
9. Schließen Sie die Netzkabelanschlüsse mit der Bezeichnung P1", P2", P3" und P4" wieder an der Systemplatine an.

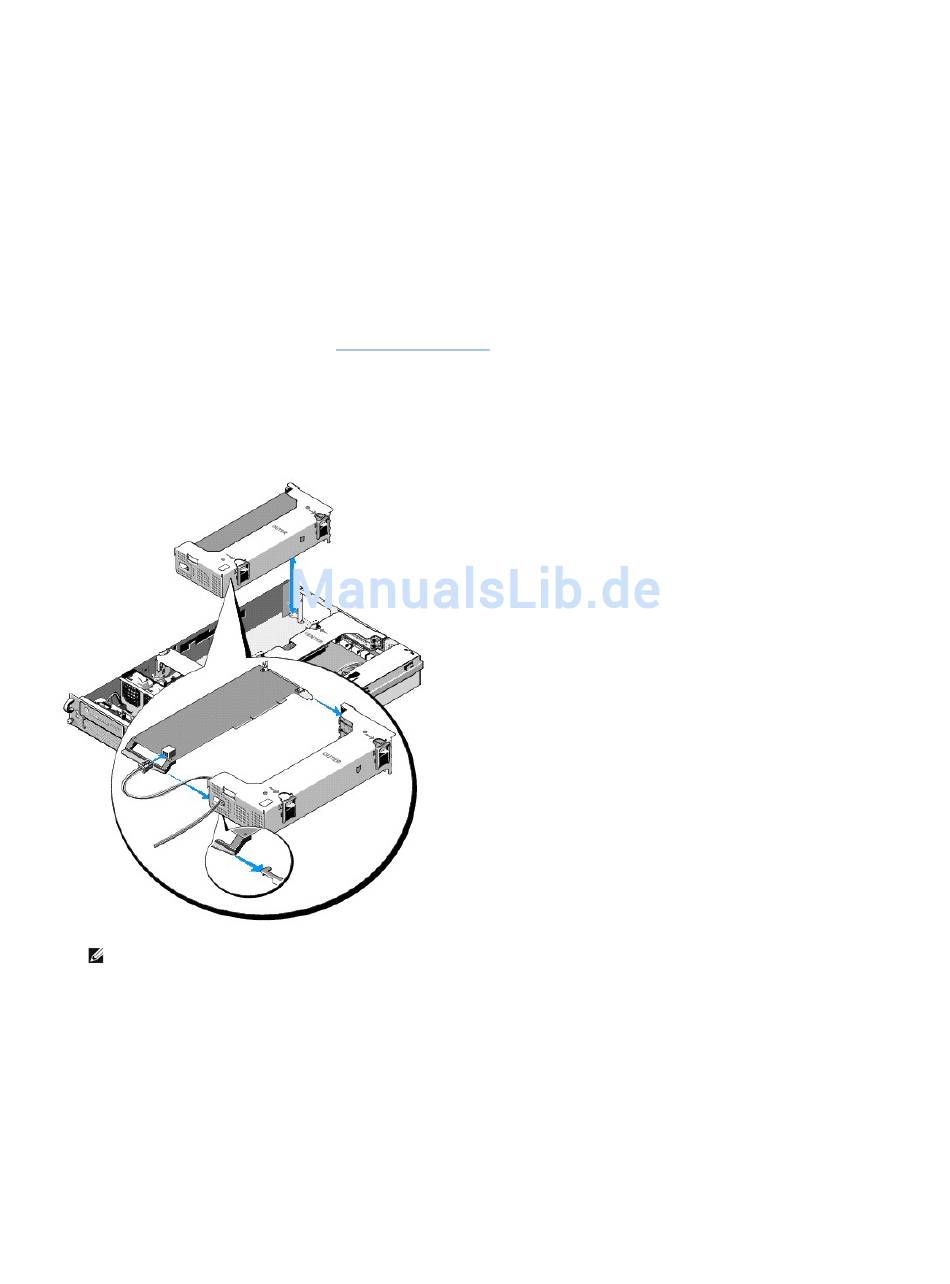

10. Führen Sie die Anschlüsse P5 und P6 (falls diese verwendet werden) durch die Kabelführungsöffnungen des äußeren Erweiterungskartenträgers und
schließen Sie das bzw. die Kabel wieder an evtl. installierte Erweiterungskarte(n) an.
ANMERKUNG: Falls die Netzkabelanschlüsse P5 und P6 nicht verwendet werden, bewahren Sie sie in der dafür bereitgestellten Röhre an der
Gehäuseseite auf. Verlegen Sie die Kabel mithilfe der Kabelführung so, dass diese nicht den äußeren Erweiterungskartenträger und die
Mittelstütze behindern.
