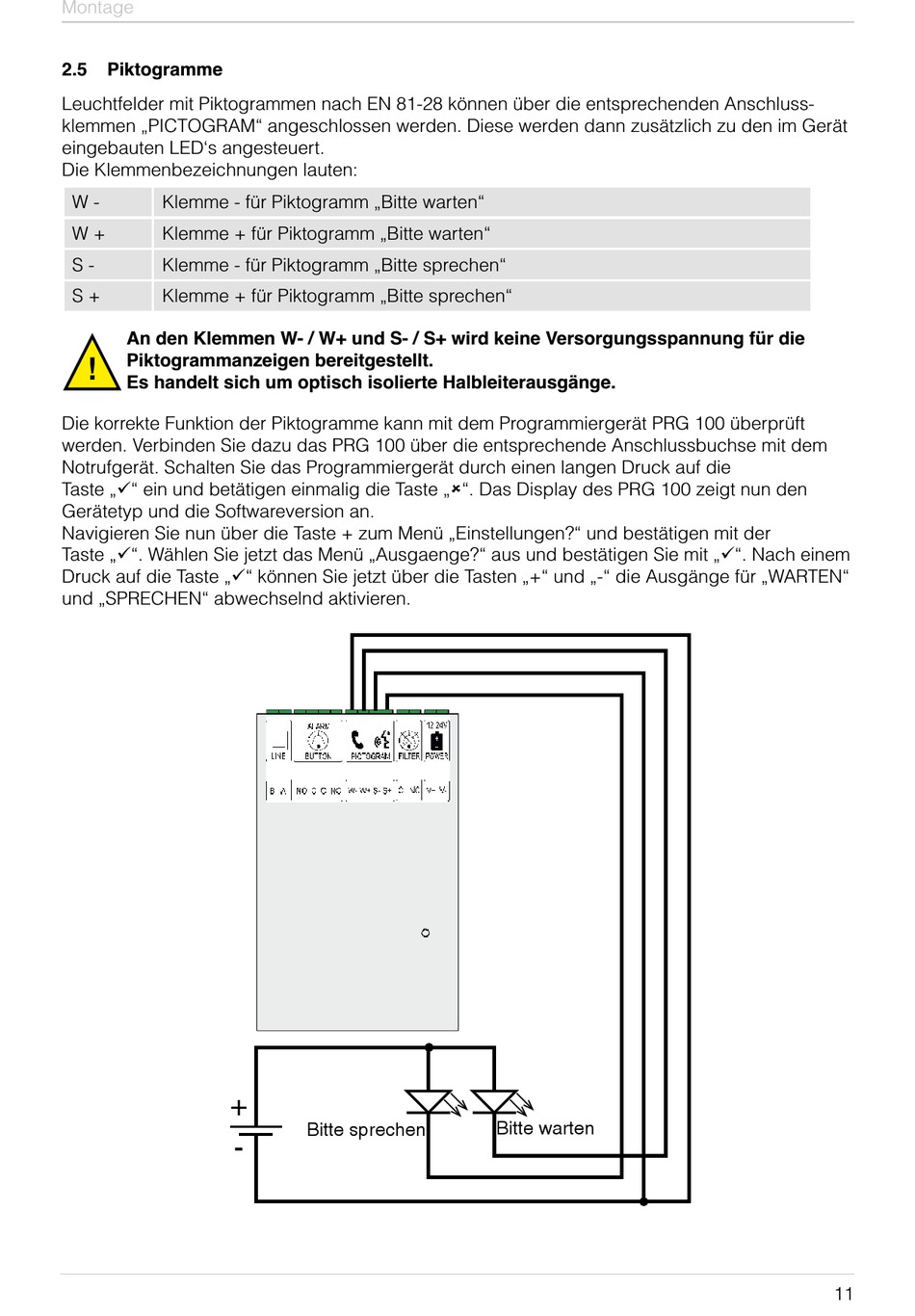

Montage
2.5
Piktogramme
Leuchtfelder mit Piktogrammen nach EN 81-28 können über die entsprechenden Anschluss-
klemmen „PICTOGRAM" angeschlossen werden. Diese werden dann zusätzlich zu den im Gerät
eingebauten LED's angesteuert.
Die Klemmenbezeichnungen lauten:
W -
Klemme - für Piktogramm „Bitte warten"
W +
Klemme + für Piktogramm „Bitte warten"
S -
Klemme - für Piktogramm „Bitte sprechen"
S +
Klemme + für Piktogramm „Bitte sprechen"
An den Klemmen W- / W+ und S- / S+ wird keine Versorgungsspannung für die
Piktogrammanzeigen bereitgestellt.
!
Es handelt sich um optisch isolierte Halbleiterausgänge.
Die korrekte Funktion der Piktogramme kann mit dem Programmiergerät PRG 100 überprüft
werden. Verbinden Sie dazu das PRG 100 über die entsprechende Anschlussbuchse mit dem
Notrufgerät. Schalten Sie das Programmiergerät durch einen langen Druck auf die
Taste „" ein und betätigen einmalig die Taste „". Das Display des PRG 100 zeigt nun den
Gerätetyp und die Softwareversion an.
Navigieren Sie nun über die Taste + zum Menü „Einstellungen?" und bestätigen mit der
Taste „". Wählen Sie jetzt das Menü „Ausgaenge?" aus und bestätigen Sie mit „". Nach einem
Druck auf die Taste „" können Sie jetzt über die Tasten „+" und „-" die Ausgänge für „WARTEN"
und „SPRECHEN" abwechselnd aktivieren.
+
-
Bitte sprechen
Bitte warten
11
