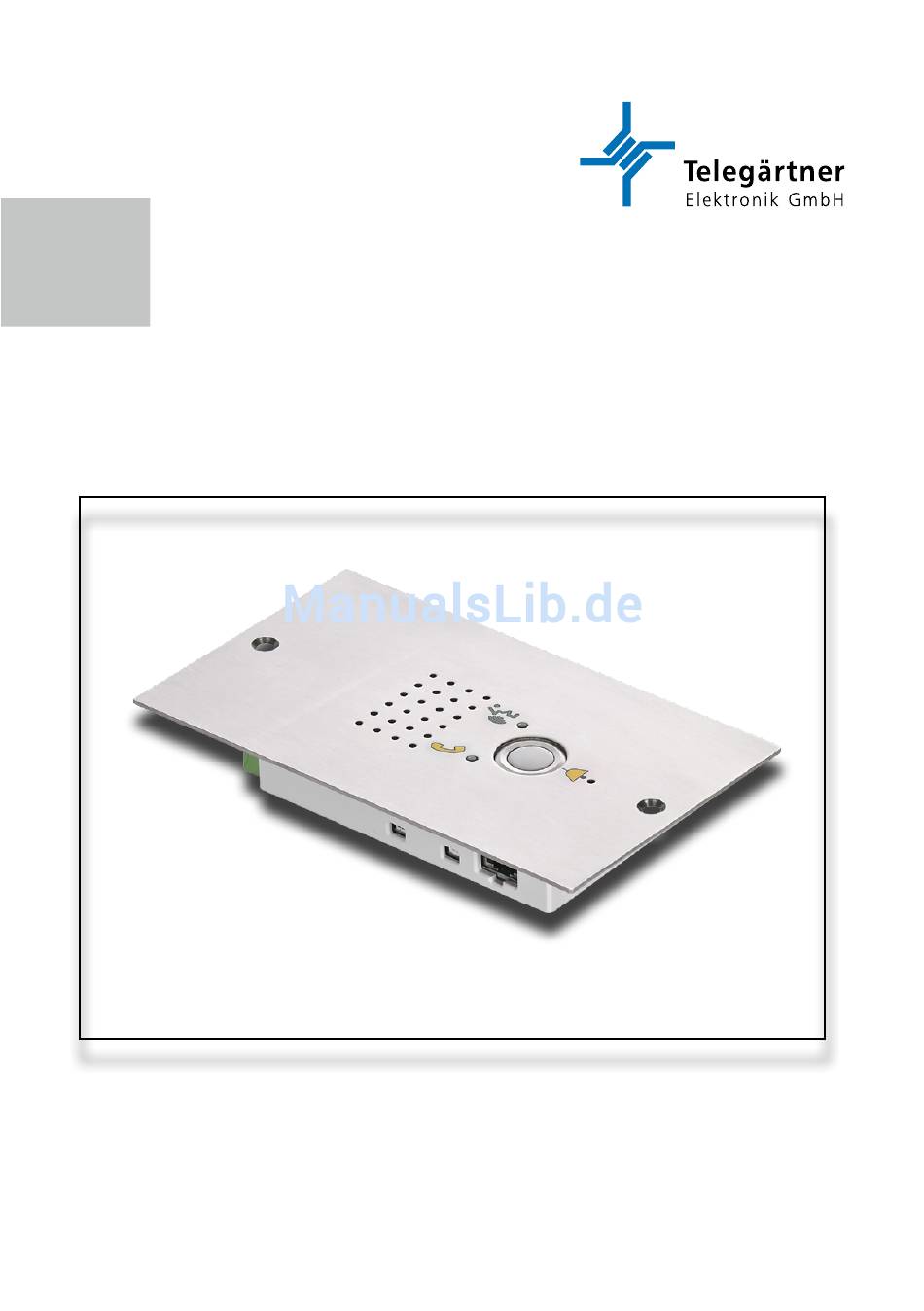

- Seite 1 NRT 2 NT+ V8 Notruftelefon NRT 2 NT+ V8 Montage- und Installationsanleitung...
-
Seite 2: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE BITTE DIESE BEDIENUNGSANLEITUNG BEIM GERÄT AUFBEWAHREN. Diese Anleitung beinhaltet wichtige Anweisungen, welche bei der Programmierung des Gerätes unbedingt zu beachten sind. Bitte lesen Sie alle Anweisungen aufmerksam durch, bevor Sie mit den Arbeiten beginnen und bewahren Sie diese Anleitung für spätere Arbeiten auf. Der Gesetzgeber fordert, dass wir Ihnen wichtige Hinweise für Ihre Sicherheit geben und Sie darauf hinweisen, wie Sie Schäden am Gerät und an anderen Einrichtungen vermeiden. -
Seite 3: Inhaltsverzeichnis
Notruftasten Piktogramme Eingang für Notruffilterung Betriebsspannung Inbetriebnahme Betriebsspannung anschließen Installation überprüfen Konfiguration durchführen Notruftest durchführen Konfiguration des NRT 2 NT+ V8 Allgemeines Funktionen Programmierung über Telefon Programmierung über PRG 100 Betrieb und Wartung Störungssuche Auf Werkseinstellungen zurücksetzen Technische Daten Zeichnungen / Montagehinweise Aufputzvariante, Artikel Nummer 601573 / 601574 (ohne oder mit Taste) Grundgerät Hinterbauvariante, Artikelnummer 601570... -
Seite 4: Aufbau Und Funktion
Aufbau und Funktion Allgemeines Bei den Notrufgeräten der NRT 2 NT+ V8 - Serie handelt es sich um ein kompaktes Gerät mit den wichtigsten Funktionen der Geräte aus der NT und XT-Serie. Ein Hauptvorteil dabei ist, dass dieses Gerät mit allen Notrufzentralen kompatibel ist, die das NRT 2 NT+ ebenfalls unterstützen. -
Seite 5: Mehrgeräte - Betrieb
Hierbei lassen sich bis zu drei Notrufgeräte parallel am selben Telefonanschluss betreiben und bleiben doch gezielt erreichbar. Bei der Installation der Notrufgeräte muss jedem NRT 2 NT+ V8 seine eigene Bus-Adresse zuge- wiesen werden. Die Zuweisung wird entweder vor Ort über ein Programmiergerät PRG 100, der Programmiersoftware PRS oder aus der Ferne über ein tonwahlfähiges Telefon durchgeführt. -
Seite 6: Gerätebeschreibung
Aufbau und Funktion Gerätebeschreibung Frontansicht Rückansicht Lautsprecher Gelbe Piktogrammanzeige „Bitte warten“ Grüne Piktogrammanzeige „Bitte sprechen“ Integrierte Nottaste (je nach Modell) Mikrofon Klemme LINE Anschluss der Telefon-/Bus-Leitung, polungsneutral Klemme ALARM BUTTON, potenzialfrei (Anschluss Nottaster) NO+C=Anschluss Schließerkontakt NC+C=Anschluss Öffnerkontakt Hinweis: Der Öffnerkontakt muss, falls dieser nicht verwendet wird, gebrückt sein! Klemme PICTOGRAM Anschluss der Piktogrammanzeigen „Bitte warten“... -
Seite 7: Status - Leuchtdioden
Aufbau und Funktion / Montage Status - Leuchtdioden Eine Leuchtdiode (LED) auf der Rückseite des Gerätes zeigt den aktuellen Gerätestatus. Beschreibung Telefonleitung ist angeschlossen, NRT hat aufgelegt und ist Blitzt grün betriebsbereit NRT hat aufgelegt und ist beschäftigt, z.B. während Wahlpausen oder Blinkt grün bei Bus-Zugriff Leuchtet dauerhaft... -
Seite 8: Telefonleitung
Montage Telefonleitung Führen Sie die Telefonleitung vom Maschinenraum über das Hängekabel zur Klemme LINE und schließen diese an die Kontakte A und B an. Der Anschluss ist polungsneutral. Maschinenraum Fahrkorb Telefondose (TAE-F) Klemmkasten Klemmkasten Fahrkorb Schaltschrank Hängekabel Wir weisen ausdrücklich darauf hin, dass es zu störenden Beeinflussungen der Sprechverbindung kommen kann, falls kein getrenntes Hängekabel oder ein abgeschirmtes Adernpaar im Hängekabel verwendet wird. -
Seite 9: Notruftasten
Anschlussbeispiel Notruftaste mit Schließerkontakt: Bei Verwendung von Schließerkontakten ist diese Brücke erforderlich! Wird beim NRT 2 NT+ V8 der Nottastereingang für Öffnerkontakte (NC + C) nicht genutzt, so muss dieser gebrückt werden. Eine Drahtbrücke ist ab Werk schon montiert. Anschlussbeispiel Notruftaste mit Öffnerkontakt:... -
Seite 10: Piktogramme
Montage Piktogramme Leuchtfelder mit Piktogrammen nach EN 81-28 können über die entsprechenden Anschluss- klemmen „PICTOGRAM“ angeschlossen werden. Diese werden dann zusätzlich zu den im Gerät eingebauten LED‘s angesteuert. Die Klemmenbezeichnungen lauten: Klemme - für Piktogramm „Bitte warten“ Klemme + für Piktogramm „Bitte warten“ Klemme - für Piktogramm „Bitte sprechen“... -
Seite 11: Eingang Für Notruffilterung
Montage Eingang für Notruffilterung Das Notrufgerät verfügt über einen Eingang, mit dem eine Notruffilterung entsprechend den Anforderungen der EN 81-28 realisiert werden kann. Der Eingang ist ab Werk bereits auf Notruffilterung vorkonfiguriert. Wird die Notruffilterung nicht verwendet, kann der Eingang auch einfach unbeschaltet bleiben. Anschaltebeispiel: potenzialfreier Kontakt, z.B. -
Seite 12: Betriebsspannung
Montage / Inbetriebnahme Betriebsspannung Das Notrufgerät benötigt eine Betriebsspannung zwischen 12V und 24V DC, die an der Klemme POWER angeschlossen wird. 12 V - 24 V DC, max. 50 mA, akkugepuffert! Die Betriebsspannung darf erst im Rahmen der Inbetriebnahme angeschlossen werden! Inbetriebnahme Nach der Herstellung aller notwendigen elektrischen Verbindungen kann die Inbetriebnahme... - Seite 13 Inbetriebnahme Sprechverbindung Um die Qualität der Sprechverbindung zu überprüfen, muss durch einen Telefonanruf (oder ein Maschinenraum-Telefon) eine Verbindung zum Notrufgerät hergestellt werden: Rufnummer des Anschlusses von einem Handy, einer Nebenstelle oder einem anderen Telefon anrufen. Bei Einzelgeräte-Betrieb bitte mit Punkt 3. fortfahren. Wenn sich ein Notrufgerät mit der Nachwahlaufforderung meldet, die Nachwahlziffer (1 –...
-
Seite 14: Konfiguration Durchführen
Inbetriebnahme Konfiguration durchführen Wurden alle vorhergehenden Punkte erfolgreich abgearbeitet, muss das Notrufgerät konfiguriert werden. Die Aufschaltung und Konfiguration des Gerätes übernimmt nun die Leitzentrale. Notruftest durchführen Nach Abschluss aller Änderungen an der Installation oder der Konfiguration ist ein abschließen- der Notruftest durchzuführen. Ist die Notruffilterung aktiviert, muss dies berücksichtigt werden. -
Seite 15: Konfiguration Des Nrt 2 Nt+ V8
Schritte zur Inbetriebnahme durchgeführt wurden Funktionen Aufschaltung Die Aufschaltung des NRT 2 NT+ V8 erfolgt auf Leitzentralen, die das Telegärtner-Datenprotokoll unterstützen. Eine Aufschaltung auf normale, tonwahlfähige Telefone ist nicht möglich. Notruffilterung Die Notruf-Filterung dient dazu unechte Notrufe auszufiltern, oder den Notruf zu verzögern. -
Seite 16: Bedeutung
Falls der Anrufschutz aktiviert wurde, muss ein aktiver, nicht quittierter Notruf vorhanden sein, damit das Gerät die Sprechverbindung herstellt. Routineruf Zur Funktions- und Leitungsüberwachung verfügt das NRT 2 NT+ V8 über einen Routineruf. Hier lassen sich Routinerufe täglich, wöchentlich, monatlich oder z.B. in einem 3-tages Intervall zu einer festgelegten Uhrzeit programmieren. -
Seite 17: Programmierung Über Telefon
Konfiguration Programmierung über Telefon Allgemeines Über die Telefon-Konfiguration ist ein Zugriff, auch aus der Ferne, auf die wichtigsten Parameter möglich. Einwahl und Sicherheitscode Um in den Telefon-Konfigurationsmodus zu gelangen, gehen Sie bitte wie folgt vor: Den Telefonanschluss des Notrufgerätes von einem tonwahlfähigen Telefon anrufen Werden mehrere Notrufgeräte an einer Telefonnummer betrieben (Mehrgeräte-Betrieb), muss die Nachwahlziffer des zu konfigurierenden Notrufgerätes bekannt sein (Nachwahlziffer = Bus-Adresse) - Seite 18 Konfiguration #*10 - Audio Reset Über die Eingabe der Tastenfolge #*10 werden die Audio-Einstellungen auf den werksseitigen Auslieferungszustand zurückgestellt. Somit kann eine zufällig ungünstige Audioeinstellung, welche zu einer akustischen Rückkopplung führt, behoben werden, ohne das Gerät komplett zurücksetzen zu müssen. Reaktion NRT Eingaben am Telefon #*10 2 x Piep...
- Seite 19 Konfiguration #*70 - Bus-Adresszuweisung Dieser Befehl legt fest, ob das NRT als Einzelgerät oder als Bus-Gerät (Mehrgeräte-Betrieb) betrieben wird. Reaktion NRT Eingaben am Telefon #*70 1 x Piep Eingabe der Bus-Adresse 0 = Bus-Betriebsart aus (Bei Einzelbetrieb / Werkseinstellung), 1 .. 3 = Bus-Adresse 2 x Piep #*88 - Sicherheitscode ändern Zum Schutz vor unbefugtem Fernzugriff auf die Konfiguration kann der Sicherheitscode geändert...
- Seite 20 Programmierung über Telefon #*99 - Automatischer Leitungsabgleich Der automatische Leitungsabgleich kann verwendet werden, um das Notrufgerät automatisch die optimalen Einstellungen für die Freisprechfunktion finden zu lassen. Reaktion NRT Eingaben am Telefon #*99 Ein Messton wird eingespielt und der auto- matische Abgleich wird durchgeführt. Der Vorgang kann bis zu 6 Sekunden dauern.
-
Seite 21: Programmierung Über Prg 100
Konfiguration Programmierung über PRG 100 Allgemeines Über das Programmiergerät PRG 100 ist eine bequeme, menügestützte Programmierung der wichtigsten Parameter des Notrufgerätes direkt vor Ort möglich. Rufnummern oder die Gerätenummer werden ausschließlich von der Notrufzentrale program- miert. Einstieg in die Konfiguration Das Anschlusskabel des Programmiergerätes in die Buchse „TERMINAL“... -
Seite 22: Betrieb Und Wartung
Nachfolgende Tabelle enthält die häufigsten Fehlerursachen bei Inbetriebnahme und Wartung. Störung Mögliche Ursache Maßnahme Keine LED leuchtet Keine Stromversorgung Das NRT 2 NT+ V8 benötigt 12 V-24 angeschlossen V DC an der Klemme POWER Stromversorgung verpolt Klemmenbezeichnung beachten angeschlossen Das NRT 2 NT+ V8 kann... -
Seite 23: Technische Daten
Technische Daten Technische Daten Kommunikationsschnittstelle: Analoger Port / CTR-21 kompatibel Speisespannung 24-64 V DC Speisestrom 20-50 mA Wahlverfahren Notrufsprechstellen: Bezeichnung Integrierte Sprechstelle Lautstärkeeinstellung 8 Stufen Lautsprecher 50Ω / 200 mW Mikrofoneinstellung 8 Stufen Sonderfunktionen: Notruffilter potenzialfreier Kontakt NC Tableauansteuerung Integrierte Tableauanzeige bei Variante mit VA- Blende 2 x optisch isolierte Halbleiterausgänge, max. -
Seite 24: Zeichnungen / Montagehinweise
Zeichnungen / Montagehinweise Zeichnungen / Montagehinweise Aufputzvariante, Artikel Nummer 601573 / 601574 (ohne oder mit Taste) 24,5 167,5 Ø 15 15,5 Notrufgerät Wandhalterung Das Gehäuse vom Notrufgerät wird an den Punkten „A“ mittels zweier Schrauben an der Wand- halterung befestigt. Die Zuleitung wird durch die Wandhalterung über „B“ zum Gerät geführt. -
Seite 25: Grundgerät Hinterbauvariante, Artikelnummer 601570
Zeichnungen / Montagehinweise Grundgerät Hinterbauvariante, Artikelnummer 601570 24,0 17,2 Ø 2,8 (2x) 22,7 Ø 19,0 Ø 2,3 70,0 Gerät wird mittels Klebefolie in ein bestehendes Tableau installiert. Die Oberfläche sollte vor der Montage gereinigt und fettfrei sein. Die beiden beiliegenden Lichtleiter für die Piktogrammanzei- gen können, falls benötigt, von der Tableauvorderseite aus nachgerüstet werden. -
Seite 26: Einbau / Montage Va Tableau Senkrecht, Artikelnummer 601571 Und 601575
Zeichnungen / Montagehinweise Einbau / Montage VA Tableau senkrecht, Artikelnummer 601571 und 601575 25,5 70,0 Der Ausschnitt für die Montage muss mindestens 114 x 70 mm betragen. Die Befestigung erfolgt mittels der mitgelieferten Schrauben. -
Seite 27: Einbau / Montage Va Tableau Waagrecht, Artikelnummer 601572 Und 601576
Zeichnungen / Montagehinweise Einbau / Montage VA Tableau waagrecht, Artikelnummer 601572 und 601576 25,5 Der Ausschnitt für die Montage muss mindestens 70 x 114 mm betragen. Die Befestigung erfolgt mittels der mitgelieferten Schrauben. - Seite 28 © Copyright 2014 Telegärtner Elektronik GmbH, Deutschland. Alle Rechte vorbehalten. Vervielfältigungen jeglicher Art bedürfen der schriftlichen Zustimmung von Telegärtner Elektronik GmbH. Art. Nr. 115214 Telegärtner Elektronik GmbH Hofäckerstraße 18 Stand: 74564 Crailsheim 24.07.2017 E-Mail: info@telegaertner-elektronik.de Internet: www.telegaertner-elektronik.de...
