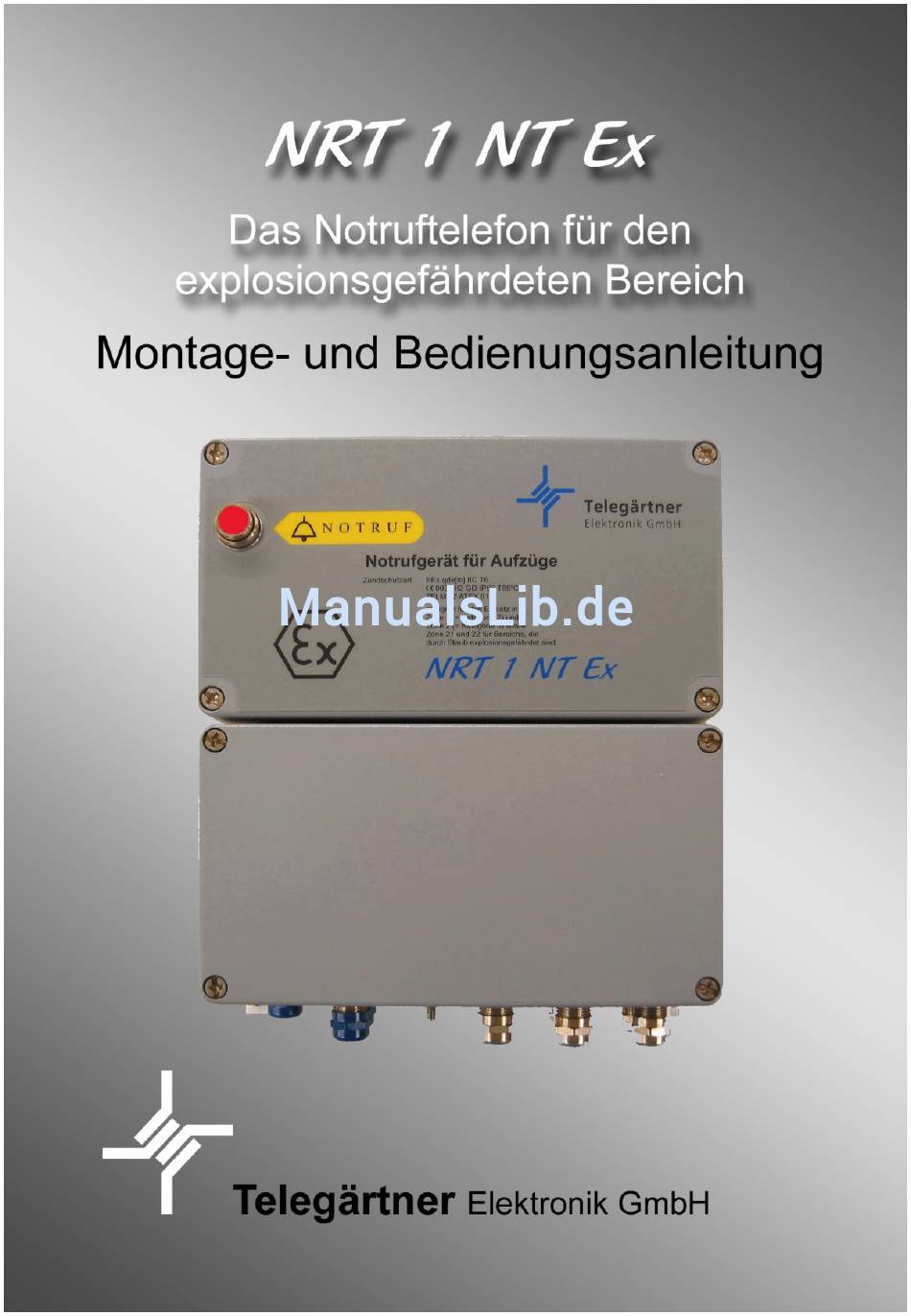

- Seite 2 Bedienungsanleitung NRT 1 NT Ex...
-
Seite 3: Inhaltsverzeichnis
Montage ........................9 Erste Sprechstelle, Lautsprecher, Mikrofon ............9 Einbaumaße ......................10 NRT 1 NT Ex Gehäuse ..................10 Anschlüsse des NRT 1 NT Ex ................12 Inbetriebnahme ....................... 13 Hinweis zum Nottaster: ..................13 Einstellen von Lautsprecher und Mikrofon ............14 Funktionsbeschreibung ................... - Seite 4 # 83 Wiedergabe des Schlusstextes ..............32 # 88 Neuer Sicherheitscode ................32 # 97 Aufmerksamkeitston/Abhörschutz ............. 33 # 98 Impedanz ....................33 # 99 Leitungsabgleich ..................34 Beispiel-Programmierung mit dem Telefon ............. 35 Störungsbeseitigung ....................37 Bedienungsanleitung NRT 1 NT Ex...
-
Seite 5: Einleitung

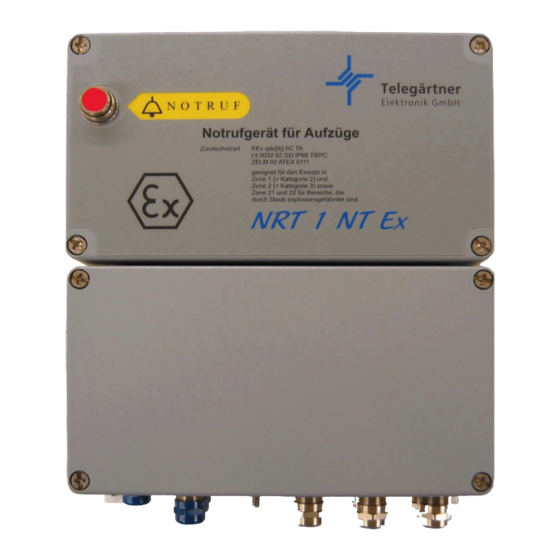

Einleitung Das explosionsgeschützte Notruftelefon NRT 1 NT Ex ist durch verschiedene Optionen optimal auf den Einsatz im Aufzug abgestimmt. Des NRT 1 NT Ex ist in Zündschutz Sandkapselung „q“ ausgeführt. Der Anschluss erfolgt über einen Klemmenkasten, der mit fest eingebauten Anschlussleitungen am sandgekapselten Notrufteil angeschlossen ist. -
Seite 6: Programmierbare Leistungsmerkmale
− Betriebsart 0-3 programmierbar − Ansagetext zur Identifikation beim angerufenen Telefon − Pausezeit vor Wiedergabe der Ansage − Zuordnung Leitstand oder Telefon zu jeder Notrufnummer − Anrufschutz: Sprechverbindung bei Anruf automatisch oder erst nach Code Bedienungsanleitung NRT 1 NT Ex... -
Seite 7: Weitere Leistungsmerkmale
Rückruf der Notrufnummer zu Testzwecken von Telefon • auslösbar Aufbau einer Sprechverbindung durch Anruf des NRT 1 NT Ex automatisch oder • bei aktivem Anrufschutz nur nach Eingabe eines Codes möglich Sprechverbindung vom Leitstand aus automatisch zur zuletzt notrufauslösenden •... -
Seite 8: Basisausführung Und Optionen
Klemmenkasten angeschlossen. Ein weiteres Mikrofon und ein weiterer Ex- Notruftaster können unter der Kabine montiert werden. Mehrfachschaltung mit TK-Anlage NR-Line 230: Mit der TK-Anlage NR-Line 230 können bis zu sechs Notruftelefone NRT 1 NT Ex an einer analogen Telefonleitung betrieben werden (siehe auch: Anschluss an die Telefonleitung) -
Seite 9: Montage
Montage Erste Sprechstelle, Lautsprecher, Mikrofon Lautsprechereinbau Montage auf der Kabine Mikrofoneinbau Montage im Paneel bzw. in der Seitenwand, oder an unauffälliger Stelle z.B. hinter abgehängter Decke (nicht im Lüfterbereich) Bedienungsanleitung NRT 1 NT Ex... -
Seite 10: Einbaumaße
Einbaumaße NRT 1 NT Ex Gehäuse NRT 1 NT Ex Bedienungsanleitung NRT 1 NT Ex... -
Seite 11: Anschluss An Die Telefonleitung
An einen analogen Hauptanschluss können unter Benutzung der TK-Anlage NR-Line 230 bis zu sechs NRTs angeschlossen werden. K abel 2-adrig Kabi ne 1 Kabi ne 2 Kabi ne 3 Amt (analog) NR-Line 230 Kabi ne 4 Kabi ne 5 Kabi ne 6 Bedienungsanleitung NRT 1 NT Ex... -
Seite 12: Anschlüsse Des Nrt 1 Nt Ex
Anschlüsse des NRT 1 NT Ex Anschlussliste Klemmenkasten Mikro 1 Schirm (Kabine) Amt 1 Mikro 2 Schirm Amt 2 Mikro 3 Schirm (intern) 18 – 36 VDC Mikro 1 braun (Kabine) 18 – 36 VDC Mikro 2 braun Mikro 3 braun (intern) -
Seite 13: Inbetriebnahme
Die Zuleitung zum Nottaster sollte möglichst kurz gehalten werden (5 Meter). Keinesfalls darf der Nottaster über das Hängekabel geführt werden, da sonst die Funktion des NRT 1 NT Ex nicht mehr gewährleistet ist. Sollte eine längere Zuleitung notwendig sein, ist der Nottastenkontakt am NRT 1 NT Ex durch einen Relaiskontakt zu ersetzen. -
Seite 14: Einstellen Von Lautsprecher Und Mikrofon
Einstellen von Lautsprecher und Mikrofon 1. Rufen Sie das NRT 1 NT Ex mit einem Telefon an, und geben Sie sofort nach dem ersten Piep innerhalb von 2 Sekunden den Sicherheitscode (Werkseinstellung 0000) ein, um in den Programmiermodus zu gelangen. -
Seite 15: Funktionsbeschreibung
Lautsprecher für die Dauer des Datenprotokolls abgeschaltet. Beruhigungstext in die Kabine (Achtung: nur bei NRT 1 NT Ex) Zur Beruhigung des Eingeschlossenen ist es möglich, eine selbst aufgesprochene Sprachansage in die Kabine einzuspielen. Diese Sprachansage wird in der Regel einmal pro Anwahlversuch wiedergegeben. -
Seite 16: Beenden Der Sprechverbindung
Selbstverständlich kann dies auch vom Monteur durchgeführt werden. Anrufen Die Leitzentrale oder der Monteur kann das NRT 1 NT Ex auch anrufen, um z.B. über den Stand der Befreiung zu unterrichten. Dabei sind außer der Wahl der Rufnummer des NRT 1 NT Ex keine weiteren Eingaben notwendig, um in die Sprechverbindung zu gelangen. -
Seite 17: Tonsignale
Das Gerät legt auf. Es wurde ein falscher Die Kommunikation wurde durch alternierende Sicherheitscode eingegeben, Betätigung der Taste „0“ oder „9“ Tonfolge das Gerät legt auf beendet. Das Gerät legt auf. Das Gerät schaltet in 4-Ton-Folge Sprechverbindung Bedienungsanleitung NRT 1 NT Ex... -
Seite 18: Programmierung Über Telefon
Ein idealer Einsatzzweck wäre, wenn das NRT 1 NT Ex auf eine Pforte aufgeschaltet wird, wobei eine TK-Anlage die Weiterleitung des Gesprächs auf einen freien Teilnehmer übernimmt. Auf keinen Fall darf ein NRT 1 NT Ex mit dieser Betriebsart auf ein Mobiltelefon oder an einen Anschluss mit Anrufbeantworter aufgeschaltet werden, da sonst unter Umständen die eingeschlossene Person mit... - Seite 19 Notruf von einer eingewiesenen Person entgegengenommen wird. Auf keinen Fall darf ein NRT 1 NT Ex mit dieser Betriebsart auf ein Mobiltelefon oder an einen Anschluss mit Anrufbeantworter aufgeschaltet werden, da sonst unter Umständen die im Aufzug eingeschlossene Person mit der Mobilbox oder des Anrufbeantworters verbunden wird.
-
Seite 20: Befehlsübersicht
Aufnahme des Ansagetextes # 78 Wiedergabe des Ansagetextes # 81 Schlusstext # 82 Aufnahme des Schlusstextes # 83 Wiedergabe des Schlusstextes # 88 Sicherheitscode ändern # 97 Aufmerksamkeitston/Abhörschutz # 98 Leitungsimpedanz auswählen # 99 Leitungsabgleich durchführen Bedienungsanleitung NRT 1 NT Ex... -
Seite 21: Befehlsbeschreibung
Ziffernfolge 1. Notrufnummer Piep, wenn 4 Sek. keine Eingabe Ziffernfolge 2. Notrufnummer Piep, wenn 4 Sek. keine Eingabe Ziffernfolge 3. Notrufnummer Piep, wenn 4 Sek. keine Eingabe Ziffernfolge 4. Notrufnummer 2xPiep, wenn 4 Sek. keine Eingabe Bedienungsanleitung NRT 1 NT Ex... -
Seite 22: Eingabe Des Wahlverfahrens (Wv)
Befehlsbeschreibung # 01 Eingabe des Wahlverfahrens (WV) Die Tastenfolge # 01 ermöglicht die Eingabe des Wahlverfahrens. Die Eingabe einer 1 veranlasst das NRT 1 NT Ex zur Tonwahl (MFV), eine 0 zur Impulswahl. NRT Telefon # 01 Piep WV (Wahlverfahren) -
Seite 23: Sprechverbindung
Sprechbetrieb mit der zuletzt aktiven Sprechstelle. Zusätzlich zum vorhergehenden Befehl wird die Kommunikationsdauer für die folgende Verbindung auf 30 Minuten gestellt. Hinweis: Auch hier haben Sie die Möglichkeit, Spracheinstellungen während des Sprechbetriebs zu verändern! NRT Telefon # 07 4-Klang-Tonfolge Bedienungsanleitung NRT 1 NT Ex... -
Seite 24: Anrufschutz
Kennung 4. Notrufnummer Timernummer Kennung Timernummer Autom. Amtsfindung Betriebsart Wahlverfahren Beruhigungstext Kommunikationsdauer 3 Min Anrufschutz Jumper Diskriminator Pause vor Ansage ✳ ✳ ✳ ✳ Die Gerätenummer (Identnummer) wird nur bei der Programmierung durch einen Leitstand vergeben. Bedienungsanleitung NRT 1 NT Ex... -
Seite 25: Automatische Amtsfindung (Aaf)
2xPiep # 13 Notrufquittierung, Betriebsart Die Tastenfolge # 13 schaltet das NRT 1 NT Ex mit 0 in Betriebsart 0, mit 1 in Betriebsart 1, mit 2 in Betriebsart 2 und mit 3 in Betriebsart 3. Die Eingabe einer Ziffer ungleich 0, 1, 2 oder 3 führt zu Betriebsart 0. -
Seite 26: Amtskennziffer (Akz)
0 = kein Timeranruf, 1 = Timeranruf täglich zur angegebenen Timerzeit, 2 = Timeranruf wöchentlich zur angegebenen Timerzeit am aktuellen Wochentag, 3 = Timeranruf monatlich zur angegeben Timerzeit am aktuellen Tag. NRT Telefon # 21 Piep hhmm (Uhrzeit) Piep t (Timerfolge-Kennung) 2xPiep Bedienungsanleitung NRT 1 NT Ex... -
Seite 27: Timerrufnummer, Ansage Ja/Nein
# 55 Rückruftest Mit der Tastenfolge # 55 wird ein Notruf aus der Ferne ausgelöst. Das NRT 1 NT Ex legt nach der Tastenfolge # 55 auf und löst dann (unter Berücksichtigung des Diskriminators) einen Notruf aus. Es wird immer diejenige Sprechstelle dazu verwendet, die zuletzt aktiv war. -
Seite 28: Code Für Sprechverbindung Ändern
# 60 Piep Ziffernfolge SV-Code (max. 4-stellig) Piep, wenn 4 Sekunden keine Eingabe oder Maximum von 4 Ziffern erreicht Ziffernfolge SV-Code (max. 4-stellig) 2xPiep, wenn 4 Sekunden keine Eingabe oder Maximum von 4 Ziffern erreicht Bedienungsanleitung NRT 1 NT Ex... -
Seite 29: Pause Vor Ansage
Notrufnummern eins bis vier. Die Eingabe der Kennung „0“ bedeutet Notrufnummer wählt Leitstelle, die Eingabe der Kennung „1“ bedeutet Notrufnummer wählt Telefon. Anhand der Kennung entscheidet das NRT 1 NT Ex, ob die Ansage wiedergegeben wird oder nicht. NRT Telefon # 72 Piep Kennung zu 1. -
Seite 30: Beruhigungstext
Taste 8 oder max. 8 Sekunden 2xPiep # 76 Wiedergabe des Beruhigungstextes Die Tastenfolge # 76 startet die einmalige Wiedergabe des Beruhigungstextes. Dadurch kann ein aufgesprochener Beruhigungstext überprüft werden. NRT Telefon # 76 Piep Beruhigungstext wird wiedergegeben 2xPiep Bedienungsanleitung NRT 1 NT Ex... -
Seite 31: Aufnahme Des Ansagetextes
12 Wahlversuchen nicht abgesetzt werden konnte. Die Eingabe der Kennung 0 bedeutet, es wird kein Schlusstext eingespielt. Die Eingabe der Kennung 1 bedeutet es wird ein Schlusstext eingespielt. NRT Telefon # 81 Piep Kennung (1=ein, 0=aus) 2xPiep Bedienungsanleitung NRT 1 NT Ex... -
Seite 32: Aufnahme Des Schlusstextes
Fehlersignalisierung, die Eingabe des neuen Sicherheitscodes wird nicht übernommen, der ursprüngliche Sicherheitscode ist gültig. Es kann jeder beliebige vierstellige Sicherheitscode eingegeben werden NRT Telefon # 88 Piep Neuer Sicherheitscode (vierstellig) Piep Neuer Sicherheitscode (vierstellig) 2xPiep Bedienungsanleitung NRT 1 NT Ex... -
Seite 33: Aufmerksamkeitston/Abhörschutz
Wechselsprechen möglich, kann versucht werden mit dem Befehl # 98 die Impedanz durch Eingabe einer „0“ auf 600 Ohm umzustellen. Bitte anschliessend den Leitungsabgleich erneut durchführen! Werksseitig ist das NRT 1 NT Ex bereits mit „1“ auf Amtsimpedanz eingestellt. NRT 1 NT Ex Telefon # 98... -
Seite 34: Leitungsabgleich
Um ein möglichst optimales Gegensprechen/Freisprechen an allen TK - Anlagen oder Hauptanschlüssen zu gewährleisten, verfügt das NRT 1 NT Ex über die Möglichkeit, sich automatisch auf die jeweilige Anlage/Anschlussart einzustellen. Mit dem Befehl # 99 starten Sie den Abgleich, während dem ein Abgleichton eingespielt wird. -
Seite 35: Beispiel-Programmierung Mit Dem Telefon
Beispiel-Programmierung mit dem Telefon Das NRT 1 NT Ex ist im Aufzug Nr. 3 installiert und an die gebäudeseitig vorhandene TK-Anlage an der Nebenstelle mit der Rufnummer 26 angeschlossen. Im Notruffall soll es zunächst den Hausmeister mit der internen Rufnummer 22 anrufen. - Seite 36 Piep, wenn 4 Sek. NRT 1 NT Ex bestätigt keine Eingabe 0#0171123123 2. Notrufnummer, Hausmeister mobil Piep, wenn 4 Sek. NRT 1 NT Ex bestätigt keine Eingabe 0#069987987 3. Notrufnummer, Leitstelle Piep, da 4 Sek. keine NRT 1 NT Ex bestätigt Eingabe NRT 1 NT Ex bestätigt,...
-
Seite 37: Störungsbeseitigung
Ziffer zur Rufnummer Amtsholung programmieren lassen. programmiert Rufnummer nicht oder falsch programmiert Tableauanzeige blinkt Ein Öffner wurde als Einen Schließer als Nottaster und/oder Piezo piepst Nottaster angeschlossen anschließen, oder Kurzschluss am Schließer-Nottaster beheben Bedienungsanleitung NRT 1 NT Ex... - Seite 38 Bedienungsanleitung NRT 1 NT Ex...
- Seite 39 Stand: Telegärtner Elektronik GmbH 22.10.2013 74564 Crailsheim Internet: e-mail: www.telegaertner-elektronik.de info@telegaertner-elektronik.de Bedienungsanleitung NRT 1 NT Ex...
