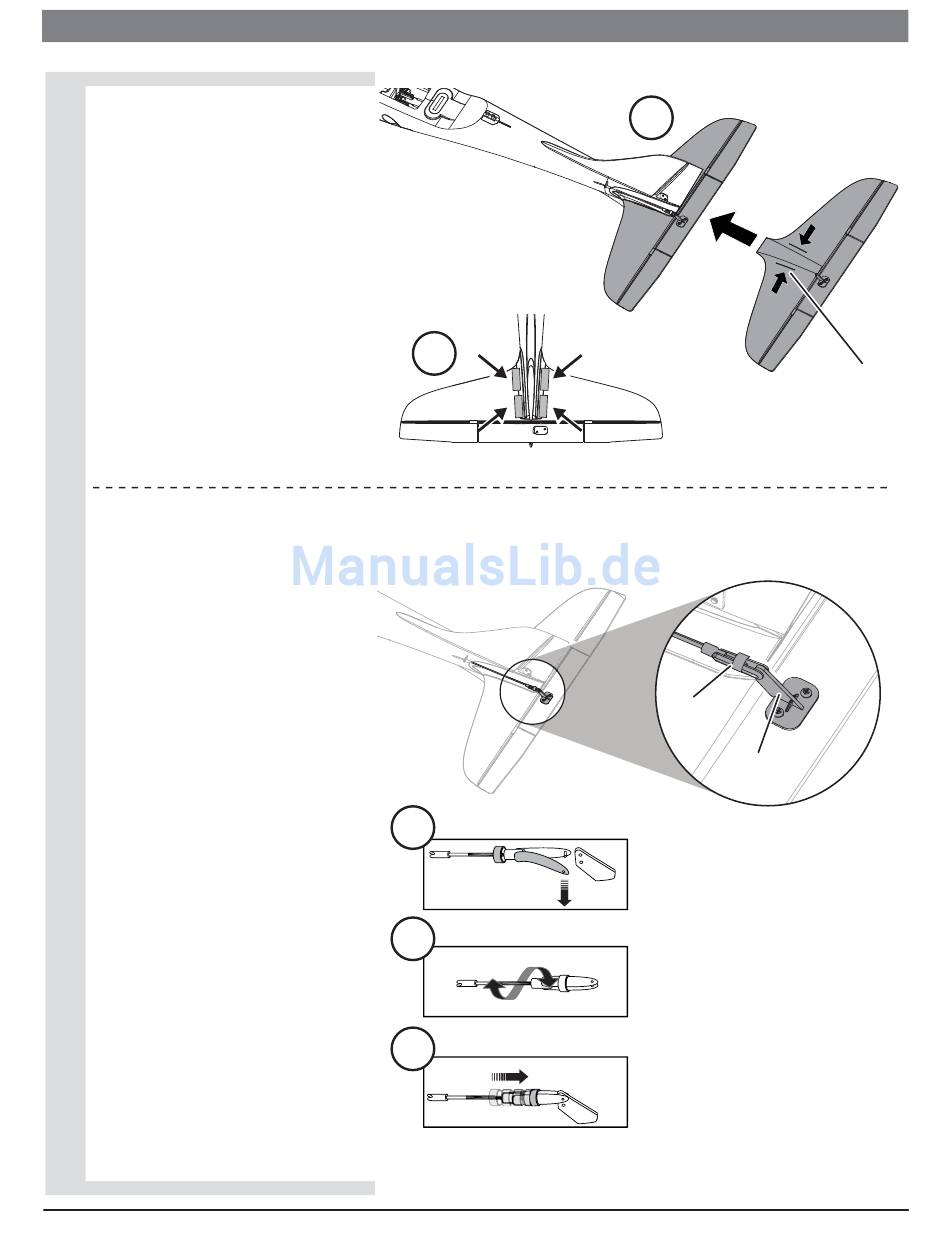

Montage des Höhenruders
Um das Höhenruder zu montieren folgen Sie
bitte diesen einfachen Schritten:
1. Setzen Sie das Höhenruder in den Schlitz
am Leitwerk ein. Zentrieren Sie es mit den
beiden Zentrierführungen (A) die sich auf der
Oberseite befi nden.
2. Ist das Leitwerk richtig plaziert und zentriert
kleben Sie die acht Streifen Klebeband (im
Lieferumfang enthalten), je vier oben und
unten zur Sicherung wie abgebildet auf.
Montage des Gabelkopfes am
Ruderhorn
Beenden Sie die Montage des Höhenruders
mit dem Anschluß des Gabelkopfes am
Ruderhorn.
1. Öffnen Sie den Gabelkopf und stecken den
Pin in das äußerste Loch des Ruderhornes.
2. Sollte eine Längenanpassung notwendig sein,
halten Sie das Gestänge mit einer Spitzzange
oder Klemme fest und drehen den Gabelkopf
im oder gegen den Uhrzeigersinn.
3. Schließen Sie den Gabelkopf am Ruderhorn
und schieben den Sicherungsschlauch wie
abgebildet darüber.
Firebird Stratos
2
1
2
3
1
Gabelkopf
Ruderhorn
