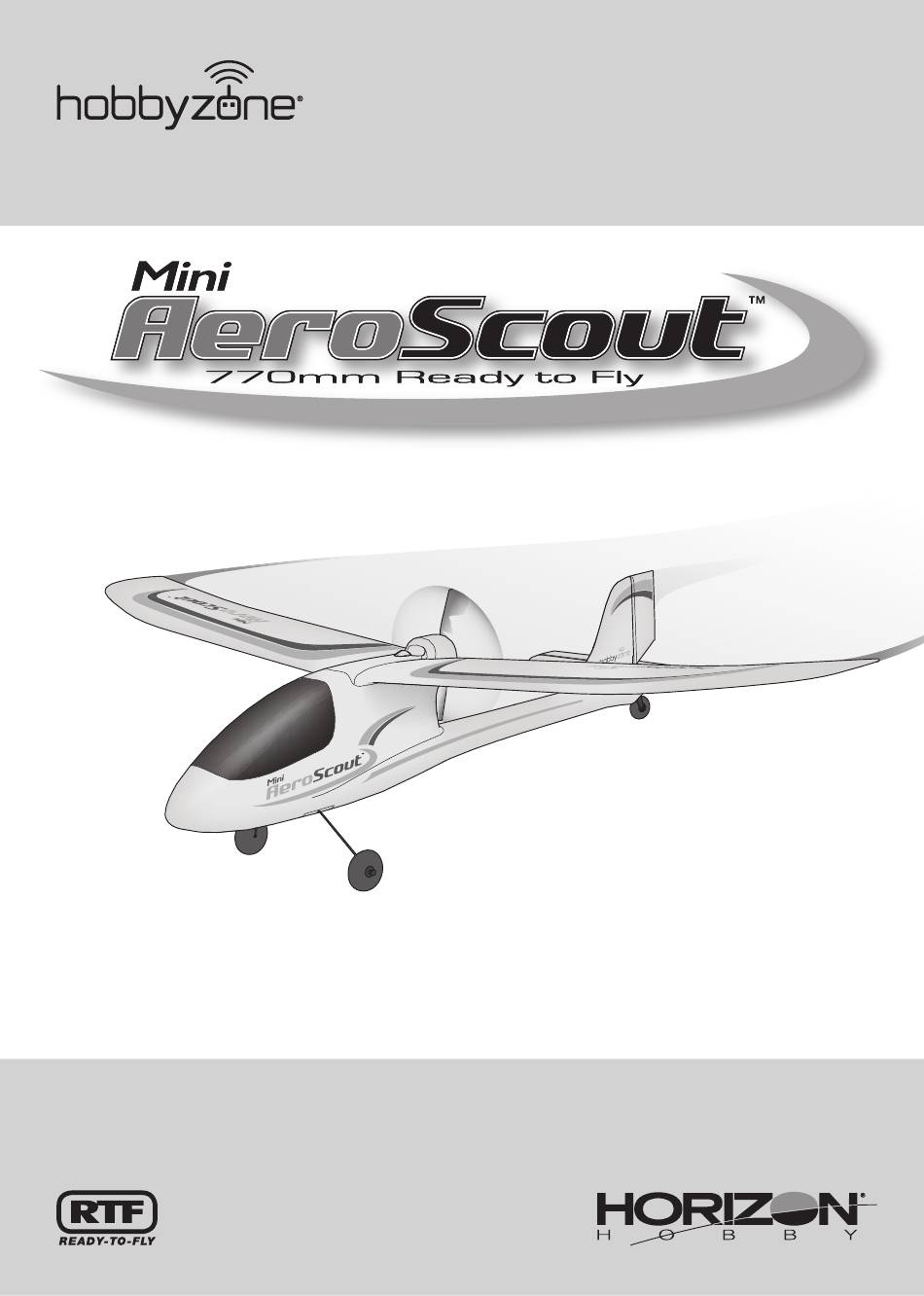

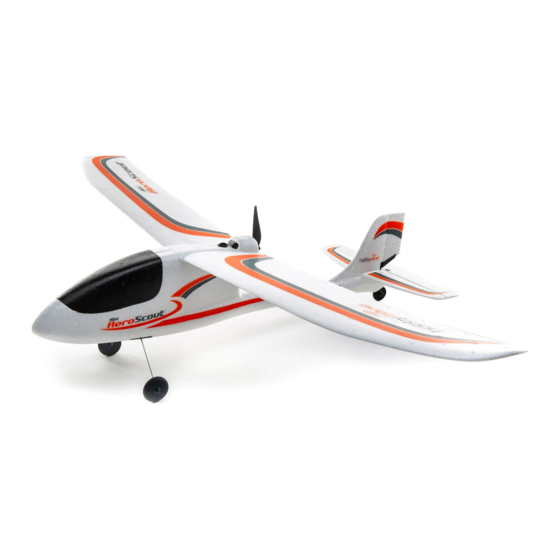

- Seite 1 Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni...
-
Seite 2: Sicherheits Maßnahmen Und Warnungen
HINWIES Allen Anweisungen, Garantien und anderen zugehörigen Dokumenten sind Änderungen nach Ermessen von Horizon Hobby, LLC vorbehalten. Aktuelle Produktliteratur fi nden Sie unter www.horizonhobby.com oder www.towerhobbies.com im Support- Abschnitt für das Produkt. BEGRIFFSERKLÄRUNG Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen: WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden, Kollateralschäden und schwere Verletzungen ODER mit hoher Wahrscheinlichkeit oberfl... -
Seite 3: Inhaltsverzeichnis
Packungsinhalt Inhaltsverzeichnis Spezifi kationen ..............16 Dualraten des Senders ............22 Checkliste vor dern Flug ............17 Sendertrimmungen .............. 22 Akku-Wartnhinweise ............17 Fliegen ................22 Flug-Akku laden ..............17 Checkliste nach dem Flug ............ 23 Flugzeug zusammenbauen ..........18 Wartung ................ -
Seite 4: Checkliste Vor Dern Flug
Checkliste vor dern Flug Finden Sie eine sichere und offene Gegend zum Fliegen. Führen Sie einen Steuerrichtungstest durch. Laden Sie den Flugakku. Planen Sie ihre Flug nach den Flugfeldbedingungen. Flugzeug zusammenbauen. Stellen Sie den Timer auf 10 Minuten ein. Die Sender-Akkus einsetzen. Haben Sie Spaß... -
Seite 5: Flugzeug Zusammenbauen
Flugzeug zusammenbauen 1. Die Akku-Abdeckung vom Rumpf entfernen, indem der hintere Teil der Abdeckung angehoben und nach vorn gedreht wird. Die Abdeckung ist durch eine Schaumstoffl asche am vorderen Teil und einem Magneten am hinteren Teil gesichert. 2. Das Fahrwerk vorsichtig in der Halterung auf der Unterseite des Rumpfs montieren. -
Seite 6: Die Sender-Akkus Einsetzen
Die Sender-Akkus einsetzen 1. Die Akku-Abdeckung abnehmen. 2. Die vier im Lieferumfang enthaltenen Akkus (unter Beachtung der richtigen Polarität) einsetzen. 3. Akku-Abdeckung wieder anbringen. Akku-Abdeckung Übersicht über den Sender Bindungsschalter Dual Rate Schalter LEDs Steuerknüppel Höhenruder/ Seitenruder Höhenrudertrimmung Gastrimmung (Nach oben/Nach unten) (Nach oben/ Nach unten) Seitenrudertrimmung... -
Seite 7: Flugakku Einsetzen
Flugakku einsetzen 1. Die weiche Schlingenseite des Klettbandes an der Akkuhalterung im Rumpf anbringen. 2. Die Hakenseite am Akku anbringen. TIPP: Die Informationen des Akku-Etiketts nicht mit der Hakenseite überdecken. 3. Den Akku im Rumpf einsetzen. Den Akku im Rumpf nach vorne oder nach hinten anpassen, um den Schwerpunkt des Fluggeräts anzupassen. -
Seite 8: Positionen Der Steuerhörner Und Zentrieren Der Steuerfl Ächen
Positionen der Steuerhörner und Zentrieren der Steuerfl ächen Die Gabelköpfe von Höhen- und Seitenruder sollten sich in den Das Seitenruder sollte mit der zentrieren Trimmung zentriert Außenbohrungen der Steuerhörner befi nden, entsprechend der sein. Ist eine der Steuerfl ächen nicht korrekte positioniert, Abbildung. -
Seite 9: Dualraten Des Senders
Flugbereich des Flugzeugs erkunden. Wenn der Timer Einen Timer auf 10 Minuten einstellen. abgelaufen ist, sich auf die Landung vorbereiten. TIPP: HobbyZone Mini AeroScout kann normalerweise Landen 12–15 Minuten bei einem vollständig geladenen Flug-Akku Immer im Wind landen. Den Landeanfl ug mit einem leicht nach fliegen. -
Seite 10: Reparaturen
HINWEIS: Das Gas beim Aufsetzen immer vollständig Klarsichtklebeband reparieren. Nur schaumverträglichen CA- senken, um das Fluggerät zu landen. Werden Gashebel und Klebstoff verwenden, da andere Klebstoffe den Schaumstoff Trimmung während eines Absturzes nicht auf die niedrigst beschädigen können. Können Bauteile nicht repariert werden, möglichen Positionen eingestellt, können Schäden am siehe Ersatzteilliste zum Bestellen nach Artikelnummer. -
Seite 11: Leitfaden Zur Problemlösung
Entfernen/Ersetzen des Propellers WARNUNG: Vor dem Abbau des Propellers immer ZUERST den Flug-Akku trennen. Der Propeller ist auf der Motorwelle eingepresst. Zum Entfernen des Propellers: 1. Den Propeller an der Nabe greifen. 2. Den Propeller vorsichtig von der Motorwelle ziehen. 3. -
Seite 12: Ersatzteile
Problem Mögliche Ursache Lösung Beschädigung an: Ruder, Ruderhörner, Ersetzen oder reparieren Sie beschädigte Teile und Gestänge oder Servos justieren Sie die Kontrollen Prüfen Sie Kabel und Verbindungen, verbinden oder Beschädigte Kabel oder Verbindungen. Ruder bewegen sich ersetzen wie falls erforderlich nicht Flugakkuladung ist gering Laden Sie den Akku vollständig... -
Seite 13: Garantie Und Service Kontaktinformationen
Zusammenhang mit einem Vertrag, der Garantie oder der Rücksendungen / Reparaturen werden nur mit einer von Horizon Gewährleistung erhoben werden. Horizon wird darüber hinaus vergebenen RMA Nummer bearbeitet. Diese Nummer erhalten keine Ansprüche aus einem Garantiefall akzeptieren, die über Sie oder ihr Fachhändler vom technischen Service. Mehr den individuellen Wert des Produktes hinaus gehen. -
Seite 14: Rechtliche Informationen Für Die Europäische Union
Rechtliche Informationen für die Europäische Union HBZ Mini AeroScout (HBZ5700) EU Konformitätserklärung: Horizon LLC erklärt hiermit, dass dieses Produkt konform zu den essentiellen Anforderungen der RED, EMC und LVD Direktive. Eine Kopie der Konformitätserklärung ist online unter folgender Adresse verfügbar : http://www.horizonhobby.com/content/support-render-compliance. - Seite 15 © 2020 Horizon Hobby, LLC HobbyZone, the HobbyZone logo, AeroScout, E-fl ite, DSM, DSM2, DSMX, and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. www.horizonhobby.com Created 01/20 61813 HBZ5700...
