DE
Montage
Für eine Videoanleitung des Zusammenbaus
besuchen Sie bitte die Mini Apprentice
Produktseite unter www.Horizonhobby.com

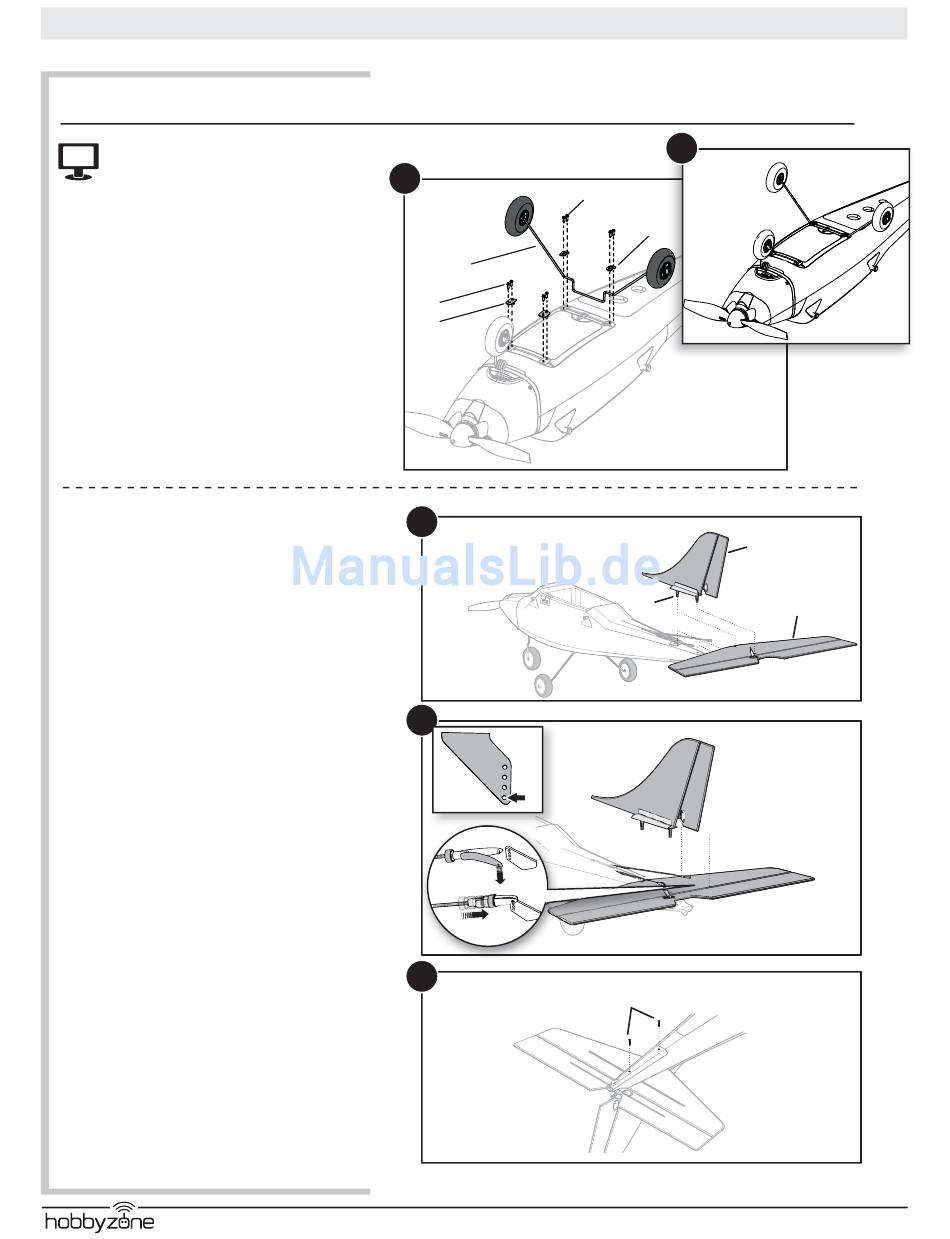

Montage des Fahrwerks
1. Setzen Sie den Fahrwerksbügel (A) in den Schlitz an
der Unterseite des Rumpfes ein.
2. Setzen Sie die beiden Halter (B) passend zu den R
und L Markierungen in die Halterungen ein.
3. Schrauben Sie das Fahrwerk mit den vier Schrauben
(C) fest.
4. Montieren Sie die vorderen Halter (D) mit den vier
Schrauben (E) und stellen sicher dass diese nicht
verloren gehen. Die vorderen Halter sind erforderlich
um das optionale Schwimmerset (HBZ7390) und die
Abspannungen (HBZ3113) zu montieren.
WICHTIG: Verwenden Sie nicht den Propeller aus dem
Lieferumfang des Schwimmersets.
Leitwerksmontage
1. Montieren Sie das Höhenleitwerk (A) auf dem Rumpf
unter der Anlenkung wie abgebildet.
2. Stecken Sie vorsichtig die beiden Stifte (B) des Leit-
werks (C) durch die Öffnungen des Höhenruders.
3. Schrauben Sie an der Unterseite des Rumpfes die
beiden Schrauben (D) in den Rumpf und in die Stifte.
Ziehen Sie die Schrauben an, achten aber bitte darauf
sie nicht zu überdrehen, da der Kunststoff sonst
brechen kann.
4. Schließen Sie die entsprechenden Gabelköpfe an
die äußersten Löcher der Ruderhörner von Seiten-,
Höhen- und Querruder an.
Demontieren Sie in umgekehrter Reihenfolge.
®
www.modellmarkt24.ch
www.modellmarkt24.ch
Mini Apprentice
®
S
1
A
E
D
1
2
3
32
2
C
B
C
B
D
A
