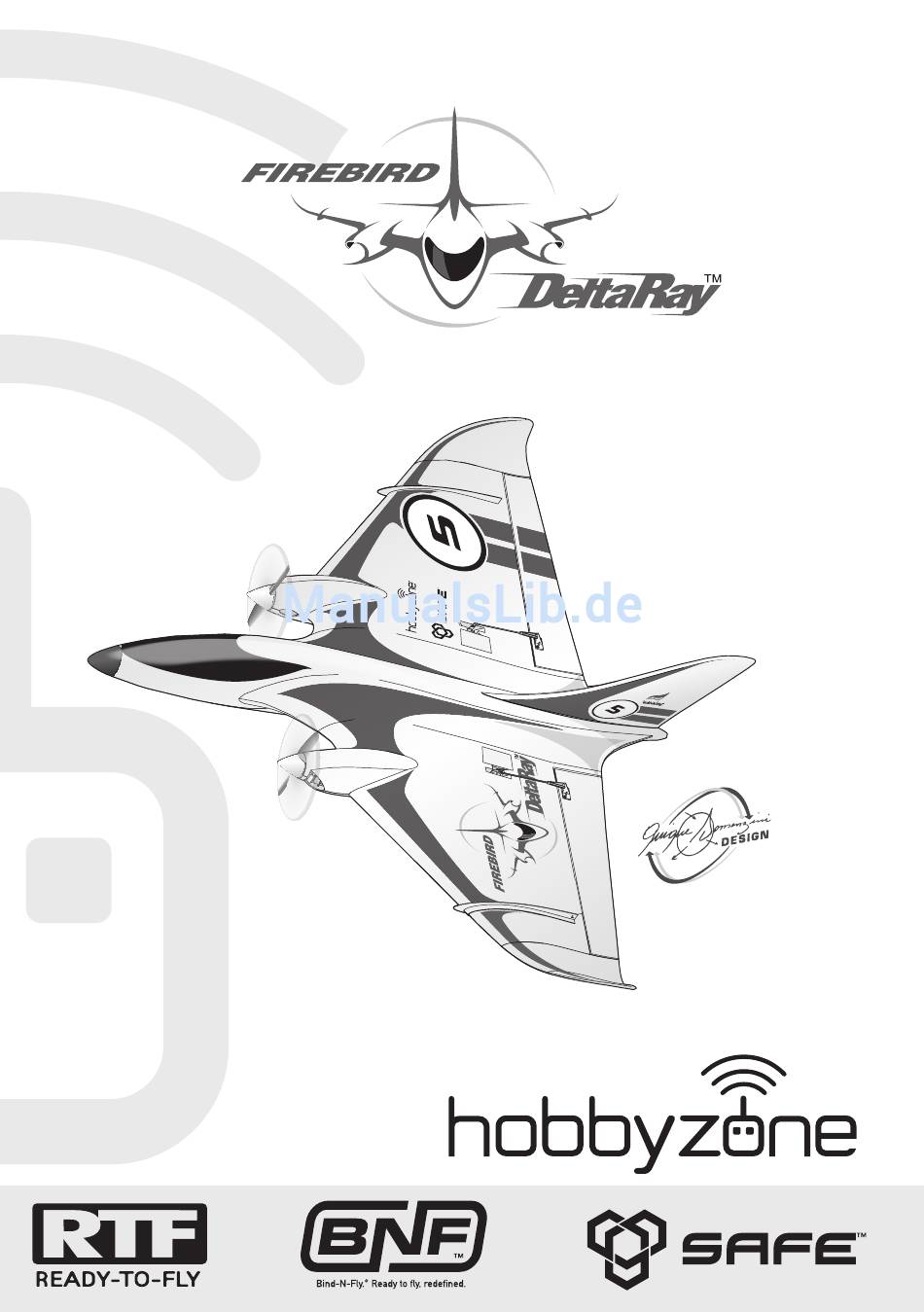

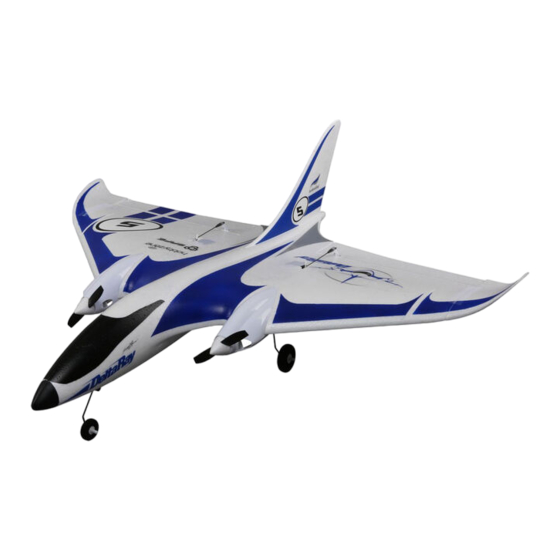

- Seite 1 Instruction Manual • Bedienungsanleitung • Manuel d’utilisation • Manuale di Istruzioni ®...
- Seite 2 • Versuchen Sie niemals das Ladegerät zu demontieren oder zu verändern. • Beim Transport oder vorübergehenden Lagern des Akkus sollte der • Lassen Sie niemals Minderjährige unter 14 Jahren Akkus laden. Temperaturbereich zwischen 5°C und 49°C liegen. Bewahren Sie den Akku • Laden Sie niemals Akkus in extrem heißen oder kalten Orten oder in direkter Sonneneinstrahlung. (Temperaturempfehlung oder 5-49° C) bzw. das Modell nicht im Auto oder in direkter Sonneneinstrahlung auf. Bei Aufbewahrung in einem heißen Auto, kann der Akku beschädigt werden oder sogar Feuer fangen. Firebird Delta Ray...
-
Seite 3: Im Lieferumfang Enthalten
Im Lieferumfang enthalten: Sender Akku und Ladegerät Besuchen Sie Hobbyzonerc.com um das Produkt online zu registrieren und mehr Informationen zu erhalten. Tipps für das Fliegen • Die SAFE Technologie wurde als Flugunterstützung entwickelt und nicht als Autopilot. So hat der Pilot die Kontrolle und ist jederzeit zum Fliegen erforderlich. -
Seite 4: Laden Des Flugakkus
ACHTUNG: Tragen Sie den Sender nicht an der Antenne. Verändern Sie die Für mehr Informationen über den Sender besuchen Antenne nicht, oder belasten die Antenne. Sie bitte www.horizonhobby.com/products/ Eine Beschädigung der Antenne schwächt das SPMR4400 und klicken auf den Support Reiter um Sendersignal was zu Kontrollverlust, Personen- die Bedienungsanleitung runter zu laden. oder Sachwertschäden führen kann. Firebird Delta Ray... -
Seite 5: Optionale Sendere- Instellungen
Optionale Sendere- Ihre Delta Ray sollte bereits an den DX4 Sender gebunden sein. Sollte es notwendig sein diese neu instellungen zu binden, folgen Sie bitte den Schritten in der Referenzliste. Um das SAFE System in diesem Flugzeug nutzen zu können, programmieren Sie den optionalen DSM2/DSMX • Die SAFE Flug Modes werden mit dem Kanal 5 Signal (Hoch, Mitte, Sender mit den unten stehenden Einstellungen. Niedrig) ausgewählt Ein Sender mit einem 2-Wege Schalter auf Kanal 5 • Der Panikschalter wird mit dem Kanal 6 Signal (Hoch, Niedrig) geschaltet erlaubt nur die Position 0 oder Position 2 der möglichen Flugzustände. (Flight Modes) Falls möglich, weisen Sie • Bitte lesen Sie in der Bedienungsanleitung des Senders für mehr Information dieser Funktion einen 3-Wege Schalter zu um alle 3... -
Seite 6: Montage Der Flächenspitzen Und Vertikalen Finne
Montage der Flächenspitzen und vertikalen Finne Doppelseitiges Klebeband Tragflächenfinnen Transparentes Klebeband Transparentes Klebeband Transparentes Klebeband Doppelseitiges Klebeband Firebird Delta Ray... -
Seite 7: Einsetzen Des Flugakkus
Einsetzen des Flugakkus Stellen Sie den Gashebel und die Gastrimmung ganz ACHTUNG: Trennen Sie immer den Akku nach unten, schalten dann vom Flugzeug wenn Sie nicht fliegen um eine den Sender ein und warten Tiefentladung des Akkus zu vermeiden. Akkus die Sie 5 Sekunden. unter die zulässige Soannung entladen werden könnten beschädigt werden was zu Leistungsverlust und potentieller Brandgefahr bei dem Laden führen kann. - Seite 8 Flugzeug wie abgebildet reagiert. Sollte das Modell nicht korrekt reagieren FLIEGEN SIE NICHT. Bitte lesen Sie im Abschnitt Leitfaden zur Problemlösung für mehr Information. Sollten Kurve rechts Sie weitere Unterstüzung benötigen kontaktieren Sie bitte den technischen Service von Horizon Hobby. CH 5 CH 5 Reagiert das Flugzeug wie abgebildet schalten Sie den SAFE Flugmode Schalter zum Fliegen wieder auf die Anfängerposition (Position 0). Kurve links CH 5 Anfänger SAFE Flugmode Firebird Delta Ray CH 5...
- Seite 9 Starten Handstart Starten Sie für die ersten Flüge das Modell aus der Hand. Haben Sie jemanden der das Modell für Sie wirft, können Sie sich ganz auf Steigt bei Vollgas das Fliegen konzentrieren. Sollten Sie das Modell alleine starten wollen, halten Sie es in Ihrer Wurfhand und die Fernsteuerung in der anderen. Das optionale Nackenband hilft Ihnen beim Halten des Senders. CH 5 CH 5 CH 5 Anfänger SAFE Mode (Schalter Position 0) Bodenstart Montieren Sie das Fahrwerk wie abgebildet. Starten Sie für die ersten Flüge im Anfängermode. Sollte der Boden dafür nicht eben und hart genug sein, holen Sie sich bitte Unterstützung für den Wurfstart.
- Seite 10 Höhenruder Querruder Technologie bringt das Flugzeug in eine stabile Fluglage. Expertenmode (Tragflächen gerade mit leichtem Steigflugt) Lassen (Schalter Position 2) Sie den Panikschalter los, kehren Sie wieder zu dem gewählten SAFE Flugmode zurück. CH 5 CH 5 Firebird Delta Ray...
-
Seite 11: Nach Dem Fliegen
Landen CH 5 CH 5 CH 5 Landen Sie das Flugzeug im Anfängermode. ACHTUNG: Fangen Sie das Flugzeug niemals mit den Händen. Dieses könnte Körperverletzungen und Schäden am Flugzeug zur Folge haben. Einfacher landen Die Landung wird einfacher wenn Sie den Panikschalter gedrückt halten. Fliegen Sie zur Sinkt bei Leerlauf Landung an und verringern das Gas auf 0 % und drücken und halten den Panikschalter. -
Seite 12: Einstellen Der Trimmung Während Des Fluges
Technologie dStellen Sie die Trimmung mit dem Trimmschieber zurück in die Neutralposition und justieren dann den Gabelkopf an dem Ruder so, dass es in der gleichen Stellung wie vorher mit der senderseitigen Trimmeingabe steht. 1. Fall nötig entfernen Sie den Gabelkopf vom Ruderhorn 2. Drehen Sie zur Längenverstellung den Gabelkopf auf dem Gestänge 3. Schließen Sie den Gabelkopf am Ruderhorn und schieben zur Sicherung das Schlauchstück auf den Gabelkopf. Firebird Delta Ray... -
Seite 13: Leitfaden Zur Problemlösung
Leitfaden zur Problemlösung Problem Mögliche Ursache Lösung Fliegen über der empfohlenen Geschwin- Reduzieren Sie die Geschwindigkeit digkeit Beschädigter Propeller oder Spinner Ersetzen Sie den Propeller oder Spinner Motorvibrationen Ersetzen Sie alle Teile und ziehen Befestigungen wie benötigt an Schwingungen Empfänger lose Richten Sie den Empfänger im Rumpf aus und befestigen Sie ihn Befestigen und sichern Sie die Teile (Servo Arm, Gestänge, Servohorn Lose Komponenten und Ruder) Justieren Sie zur Kompensation abgenutze Teile oder ersetzen diese Teile verschlissen (speziell Propeller, Gelenke oder Servos) Extreme Trimmauss-... -
Seite 14: Wartungen Und Reparaturen
Landen Sie dann das Flugzeug und laden den Akku wieder auf. 2. Das Flugzeug kann mit einer Akkuladung ca 8 Minuten fliegen. Stellen Sie sich eine Stopuhr oder Timer, damit Sie wissen wann es Zeit für die Landung ist. Sollte die Niederspannungsabschaltung (LVC) aktiv werden, müs- sen Sie unverzüglich landen. HINWEIS: Wiederholtes Fliegen in die Niederspan- nungsabschaltung (LVC) beschädigt den Akku. Firebird Delta Ray... -
Seite 15: Garantieeinschränkungen
Garantieeinschränkungen vom Käufer gewählt werden. Horizon übernimmt keine Garantie und akzeptiert keine Ansprüche für in der folge auftretende Verletzungen oder Beschädigungen. Mit der Verwendung und dem Einbau des Produktes akzeptiert der Käufer alle aufgeführten Warnung Garantiebestimmungen ohne Einschränkungen und Vorbehalte. Ein ferngesteuertes Modell ist kein Spielzeug. Es kann, wenn es falsch eingesetzt wird, zu erheblichen Verletzungen bei Lebewesen Wenn Sie als Käufer nicht bereit sind, diese Bestimmungen im und Beschädigungen an Sachgütern führen. Betreiben Sie Ihr Zusammenhang mit der Benutzung des Produktes zu akzeptieren, RC-Modell nur auf freien Plätzen und beachten Sie alle Hinweise der... -
Seite 16: Garantie Und Service Kontaktinformationen
Käufer selbst vorgenommen werden. Sollten wir nach 90 Tagen keine Einverständniserklärung zur Reparatur vorliegen haben, behalten wir uns vor, das Produkt zu vernichten oder anderweitig zu verwerten. Garantie und Service KontaktInformationen Land des Kaufs Horizon Hobby Telefonnummer/E-Mail-Adresse Adresse Horizon Technischer Service service@horizonhobby.de Christian-Junge-Straße 1 Deutschland Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100 25337 Elmshorn, Deutschland Firebird Delta Ray... -
Seite 17: Konformitätsinformationen Für Die Europäische Union
Konformitätsinformationen für die Europäische Union BE BG CZ CY DE DK FR GR HR HU LV MT NL PT RO SE NO CH Konformitätserklärung laut Allgemeine Anforderungen (ISO/IEC 17050- Konformitätserklärung laut Allgemeine Anforderungen (ISO/IEC 17050- 1:2004, korrigierte Fassung 2007-06-15); Deutsche und 1:2004, korrigierte Fassung 2007-06-15);... - Seite 18 Replacement Parts • Ersatzteile • Pièces de rechange • Pezzi di ricambio Part # | Nummer Description Beschreibung Description Descrizione Numéro | Codice HobbyZone Firebird Delta Ray: Delta Ray - Dérive/extrémités HBZ7925 Fin /Wing TipSet: Delta Ray Set impenn/tip alari: Delta Ray Finnenset d’ailes Motor Fairing Set: Delta HobbyZone Firebird Delta Ray: Delta Ray - Set de carénages Set carenatura motore: HBZ7926 Motorverkleidung moteur Delta Ray...
- Seite 19 HobbyZone, the HobbyZone logo, Delta Ray, SAFE, the SAFE logo, Z-Foam, DSM, DSM2, DSMX, EC2, Celectra and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, Inc. The outline and trim scheme of the Firebird Delta Ray were designed by Quique Somenzini in cooperation with Mirco Pecorari of Aircraft Studio Design.
