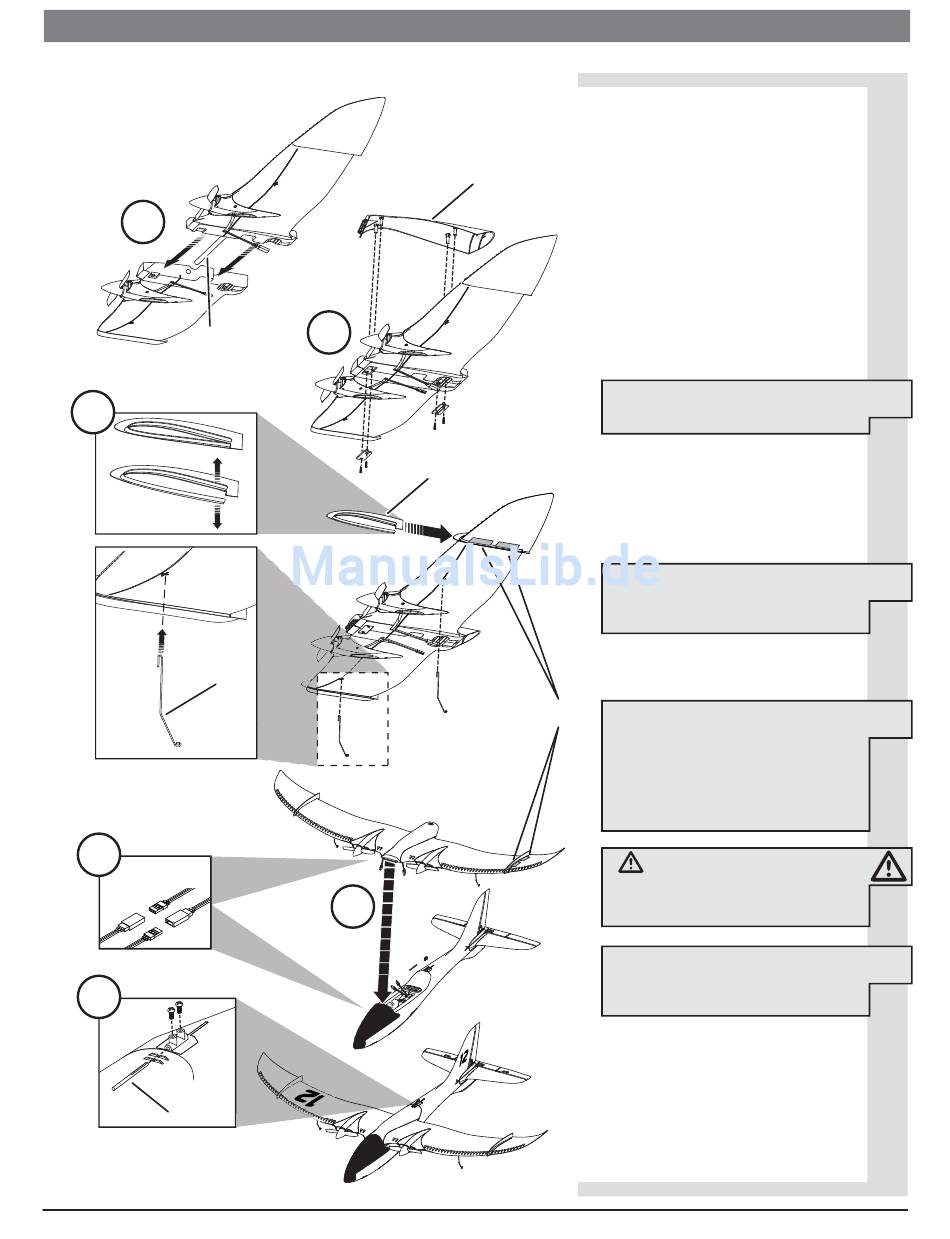

Montage der Tragfl äche
1. Stecken Sie den Carbonrohr Flächenverbind-
er (A) in das Loch in der linken Tragfl äche
und schieben dann die rechte Tragfl äche auf
das Carbonrohr. Der Zapfen auf der rechten
Tragfl äche sollte in die Ausbuchtung der
linken Tragfl äche passen.
2. Sichern Sie die Tragfl äche mit der oberen
Flügelabdeckung (B) mit dem im Lieferum-
fang enthaltenen Haltern und Schrauben auf
der Unterseite der Tragfl äche.
3. Montieren Sie die Tragfl ächenfi nnen (C) auf
den rechten und linken Flächenspitzen. Öff-
nen Sie die Rückseite der Finne und schieben
diese in den Schlitz auf der Oberseite der
Tragfl äche. Sichern Sie die Finnen mit den
acht Stücken Klebeband (D) aus dem Lief-
erumfang.
Flügelkufen (E) helfen Schäden am Propel-
ler und Tragfl äche bei dem Fliegen lernen
zu vermeiden.
4. Verbinden Sie die Motoranschlußkabel aus
der Tragfl äche mit den richtigen Steckern der
Regler im Rumpf des Flugzeuges.
5. Setzen Sie zuerst die Vorderkante der Trag-
fl äche ein und dann die Hinterseite mit den
Magneten. Achten Sie bitte darauf, dass die
Tragfl äche korrekt ausgerichtet ist.
Bitte stellen Sie sicher, dass sich alle Kabel
im Rumpf befi nden. Außenliegende Kabel
könnten den richtigen Sitz der Tragfl äche
verhindern.
6. Setzen Sie den Pin (F) mit der fl achen Seite
nach oben auf die Tragfl ächenplatte. Sichern
Sie den Pin mit 2 Schrauben.
D
Schalten Sie den Sender ein und schließen
Sie den Flugakku an. Armieren Sie den
Regler wie vorher in dem Abschnitt be-
schrieben und testen dann die Motoren um
zu überprüfen ob Sie korrekt angeschlos-
sen sind.
ACHTUNG: Halten Sie immer ihre
Hände fern vom Propeller. Ist der Regler
armiert drehen die Motoren sofort bei
Gaseingabe los.
Individualisieren Sie Ihr Flugzeug mit den
selbstklebenden Nummern auf der oberen
rechten Tragfl äche und auf beiden Seiten
des Seitenruders.
